| Nome da marca: | NUOYING |
| Número do modelo: | NYCSUL-503 |
| MOQ: | 1 PC |
| preço: | $98~$174/pc |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 1000 pcs por mês |

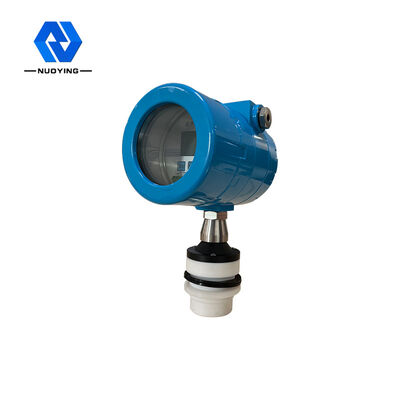

NYCSUL-503 Transmissor de nível ultrasônico digital integrado para medição de líquidos Tipo à prova de explosão
NYCSUL-503 Transmissor de nível ultrasónico digital integrado Princípio de funcionamento
O medidor de nível ultrasônico é instalado na parte superior do recipiente. Sob o controle da unidade eletrônica, a sonda envia um feixe de pulso ultrasônico para o objeto a medir.A onda sonora é refletida pela superfície do objeto, e parte do eco refletido é recebido pela sonda e convertido em sinais elétricos.A variação de nível é determinada de acordo com a diferença de tempo entre a transmissão da onda ultrassônica e a recepção da onda ultrassônica e a velocidade sonora conhecidaO sinal de microondas é processado pelo dispositivo electrónico, e, finalmente, é convertido em sinais eléctricos relacionados com o nível do material.
NYCSUL-503 Transmissor de nível ultrasónico digital integrado Características do projeto
◎ Design razoável, excelente desempenho, estrutura simples, instalação conveniente, etc.;
◎ A sonda de pequeno ângulo é usada para ondas ultrasônicas, com alta potência de transmissão e alta sensibilidade;
◎ A definição do limite superior e inferior e a definição do alarme em qualquer ponto podem ser utilizados para medição contínua do líquido e controlo do nível do líquido.
NYCSUL-503 Transmissor de nível ultrasónico digital integradoParâmetros técnicos
| Aplicação típica | Líquidos (sem agitação, espuma e volatilização) |
| Modelo de produto | NYCSUL-503 |
| Tipo de sonda | Integração |
| Material da sonda | PP/PVC/PTFE/304 |
| Faixa de medição | 0 ~ 20 m |
| Precisão de medição | < 0,25% (faixa de medição < 20 m) |
| Temperatura do processo | -20°C + 40°C |
| Pressão do processo | -0,1 -0,1 MPa (pressão normal) |
| Conexão do processo | Fio, flange (facultativo) |
| Fornecimento de energia | 24VDC, 220VAC |
| Saída de sinal | 4...20mA/HART/RS485/Modbus... |
| Modo de exibição | Nível e distância do líquido (altura do ar) |
| Configuração de saída | definição do limite superior, definição do limite inferior |
| Grau de protecção | IP 65 |
| Grau à prova de explosão | Exia II CT6 (facultativo) |
Nota: Os produtos podem ser personalizados de acordo com os requisitos específicos dos utilizadores.

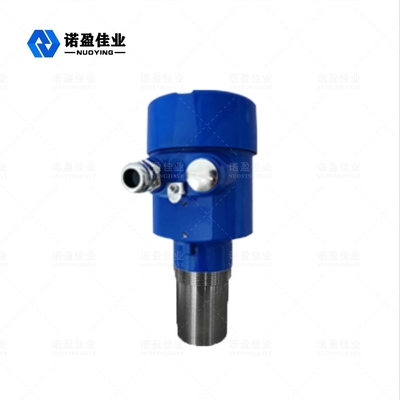

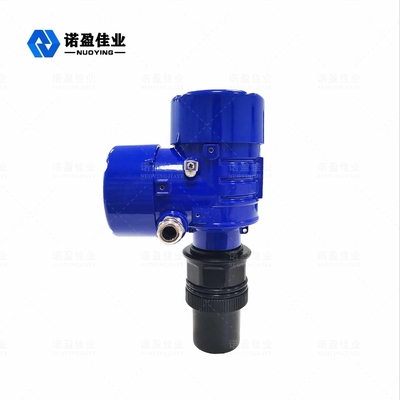

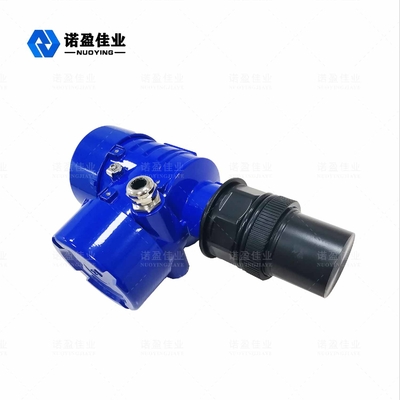

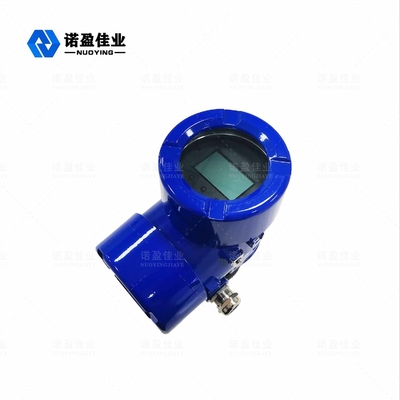

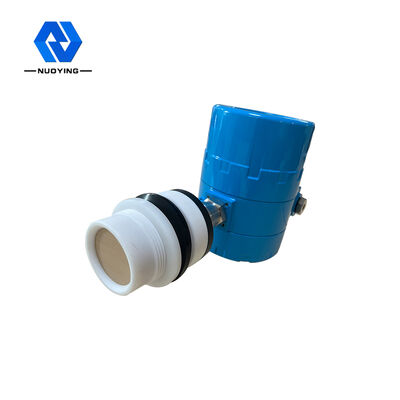

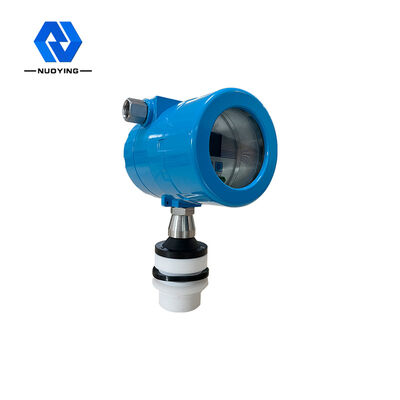

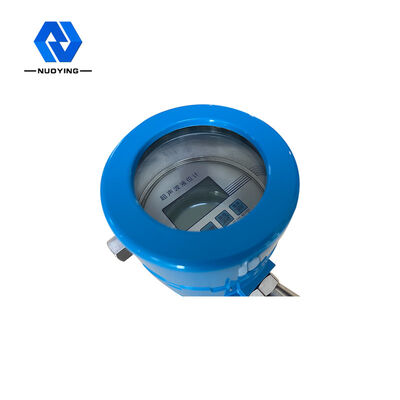

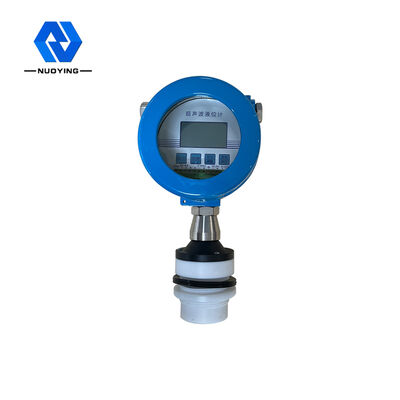

NYCSUL-503 Transmissor de nível ultrasónico digital integrado Imagens relacionadas
