| Nome da marca: | Nuoying JIAYE |
| Número do modelo: | NYCSUL-501 |
| MOQ: | 1 grupo |
| preço: | 1USD - 900USD |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | Sempre produza |
Medida material do contato do PVC de Intellectualization do transmissor nivelado ultrassônico nivelado da medida não

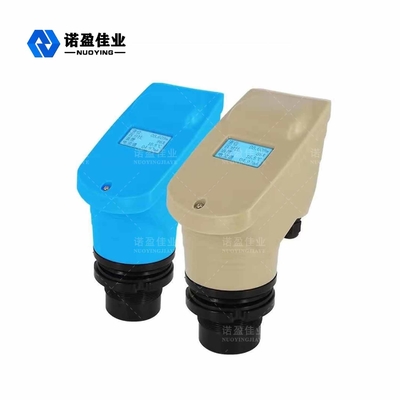

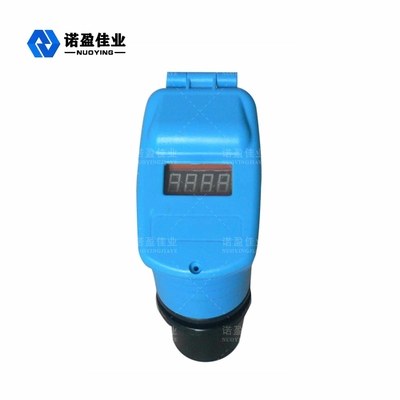

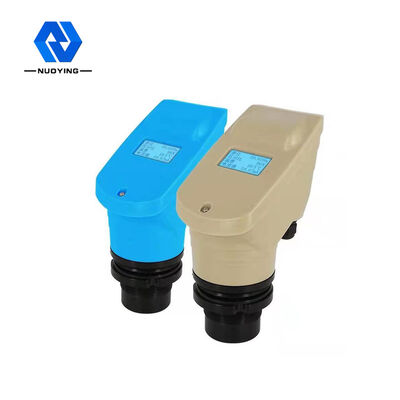

Transmissor nivelado ultrassônico
O medidor nivelado ultrassônico é um medidor nivelado digital controlado pelo microprocessador. Na medida do pulso ultrassônico feita pelo sensor (transdutor), as ondas sadias após a reflexão de superfície líquida pelo mesmo sensor que recebe, pelo cristal piezoelétrico são convertidas em sinais elétricos, e por ondas sadias entre transmitir e receber a hora de calcular o sensor à distância medida na superfície do líquido. Devido ao uso da medida do não-contato, o meio medido é quase ilimitado, pode ser amplamente utilizado em uma variedade de medida material líquida e contínua da altura.
Parâmetro técnico do transmissor nivelado ultrassônico
| Aplicação típica | Medida nivelada líquida |
| Escala de frequência | 40KHz, 100KHz |
| Tipo da ponta de prova | Integrado |
| ProbeMaterial | PP/PVC/PTFE/304 (opcional) |
| Escala de medição | 0~20m |
| Accura da medida | <0,25%(escala <20m) |
| Measuringangle | 10° |
| Fonte de alimentação | 24VDC, 220VAC |
| Temperatura do processo | (-20-70℃) |
| Pressão do processo | Pressão normal |
| Conexão do processo | Linha, flange, montagem do suporte (opcional) |
| Saída do sinal | 4… 20mA/HART/RS485… |
| Modo de exposição | Nível líquido, distância (altura vazia) |
| Ajustando a saída | Ajuste do limite superior, ajuste do mais baixo limite |
| Exposição | LC D |
| Material de Shell | Polipropileno/alumínio |
| Classe da proteção | IP65, IP67 |
| Explosão-proofgrade | ExiaCTⅡ 6 GA |
Nota: por encomenda personalizado
Princípio de medida nivelado ultrassônico do transmissor
O medidor nivelado ultrassônico é instalado na parte superior do recipiente. Sob o controle da unidade eletrônica, a ponta de prova emite-se um feixe de pulsos ultrassônicos ao objeto a ser medido, a onda sadia é refletida pela superfície do objeto, e a parte do eco refletido é recebida pela ponta de prova e converteu em um sinal elétrico, que seja retransmitido de acordo com a onda ultrassônica. A diferença de tempo à re-recepção e a velocidade de som conhecida são usadas para determinar a mudança do nível material. O sinal da micro-ondas é processado pelo dispositivo eletrónico e convertido finalmente em um sinal elétrico relativo ao nível material.
