Detalhes do produto:
|
| Escala de medição: | 0-10m | Escala de frequência: | 40KHz、 100KHz |
|---|---|---|---|
| Explosão-proofgrade: | ExiaCT6Ⅱ GA | Classe da proteção: | IP65, IP67 |
| Exposição: | LCD | Ajustando a saída: | Ajuste do limite superior, ajuste do mais baixo limite |
| Modo de exposição: | Nível líquido, distância (altura vazia) | Temperatura do processo: | -20~+70℃ |
| Realçar: | Transdutor de nível ultrassônico IP65,Intelectualização do transdutor de nível ultrassônico,sensor de nível ultrassônico do tanque de óleo IP65 |
||

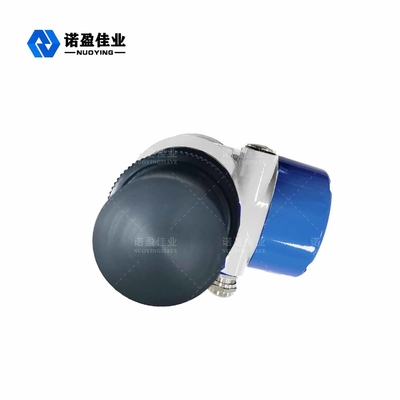

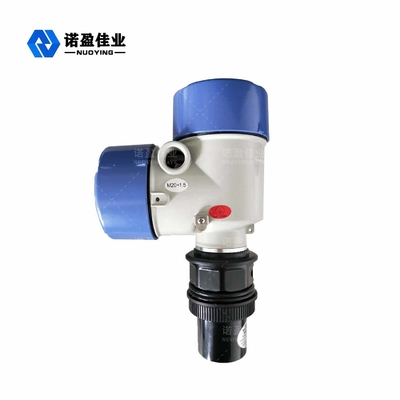

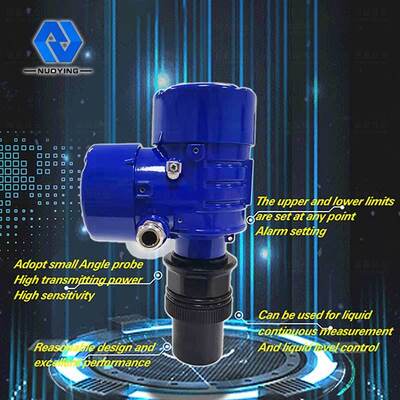

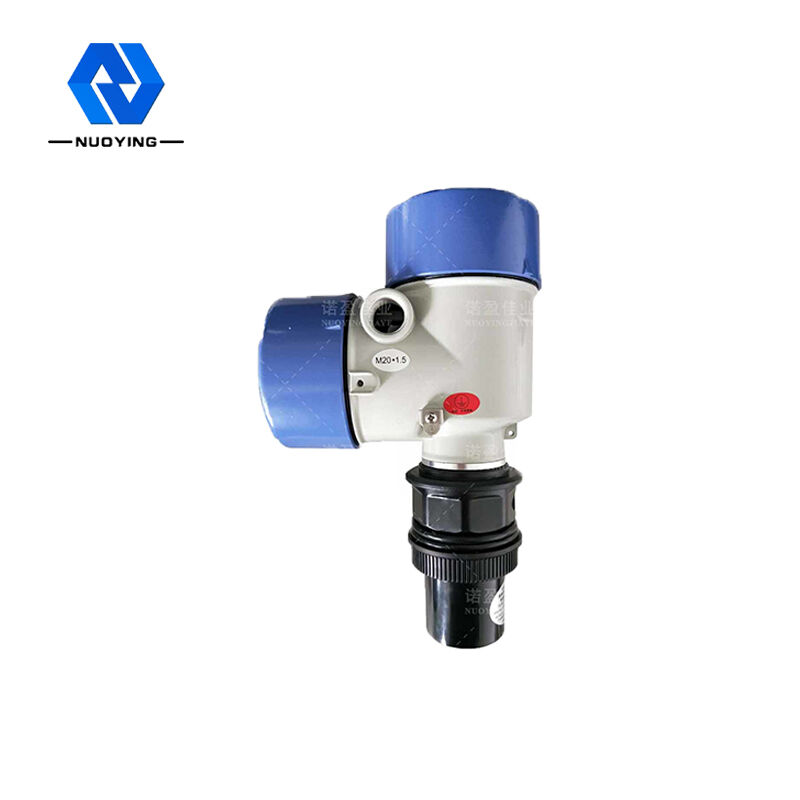

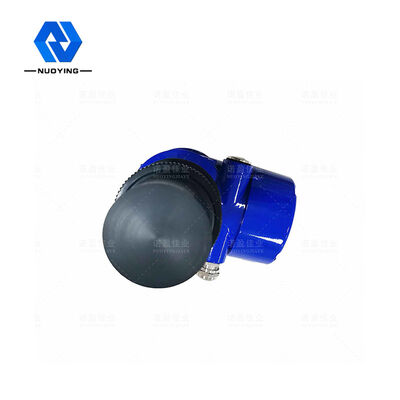

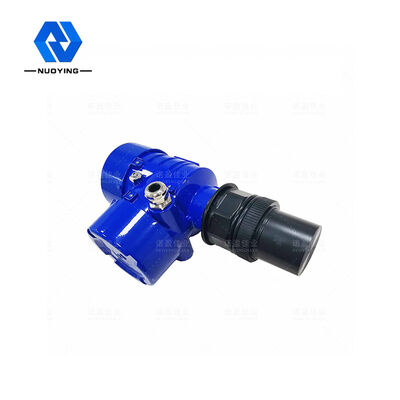

Transmissor de Nível Ultrassônico
O medidor de nível ultrassônico é um medidor de nível digital controlado por microprocessador.Na medição de pulso ultrassônico feita por sensor (transdutor), as ondas sonoras após a reflexão da superfície do líquido pelo mesmo sensor receptor, pelo cristal piezoelétrico são convertidas em sinais elétricos, e pelas ondas sonoras entre o tempo de transmissão e recepção para calcular o sensor para o distância medida na superfície do líquido.Devido ao uso de medição sem contato, o meio medido é quase ilimitado, pode ser amplamente utilizado em uma variedade de medição de altura de material líquido e sólido.
Transmissor de Nível UltrassônicoParâmetro técnico
| Aplicação típica | Medição de nível de líquido |
| Alcance de frequência | 40KHz,100KHz |
| Tipo de sonda | Integrado |
| Material da sonda | PP/PVC/PTFE/304(opcional) |
| Faixa de medição | 0～20m |
| Precisão de medição | ＜0,25% (Intervalo＜20m) |
| Ângulo de medição | 10° |
| Fonte de energia | 24 VCC,220VAC |
| Temperatura do processo | (-20-70℃) |
| Pressão do processo | Pressão normal |
| Conexão do processo | Montagem de rosca, flange, suporte (opcional) |
| Saída de sinal | 4...20mA/HART/RS485... |
| Modo de exibição | Nível de líquido, distância (altura vazia) |
| Configurando a saída | Configuração de limite superior, configuração de limite inferior |

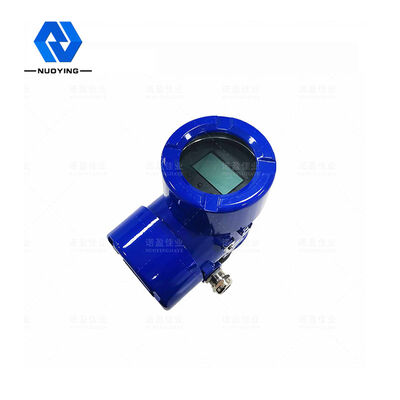

| Tela | LCD |
| Material do casco | Polipropileno/Alumínio |
| Aula de proteção | IP65,IP67 |
| Grau à prova de explosão | ExiaⅡCT6 Ga |
Nota: personalizado sob demanda
Transmissor de Nível UltrassônicoPrincípio de instalação
O ponto cego do medidor de nível ultrassônico deve ser considerado ao instalar o medidor de nível ultrassônico.Quando o nível do líquido na área cega, o medidor de nível ultrassônico não pode medir o nível do líquido, portanto, ao determinar a faixa do medidor de nível ultrassônico, deve reservar 50 cm de margem, instalação, a sonda deve ser cerca de 50 cm mais alta que o nível mais alto .Desta forma, podemos garantir o monitoramento preciso do nível de líquido e a segurança do medidor de nível ultrassônico.
No uso real, devido à instalação inadequada, o medidor de nível ficou completamente submerso pela água, resultando em danos completos ao medidor de nível, portanto, é necessário considerar o valor de nível mais alto do líquido medido.
A instalação de máquinas deve ser prestada atenção a: quando a instalação deve ser perpendicular à superfície de teste, evite usar para medir as propriedades da espuma de objetos, evite instalar na distância da superfície de medição a distância é menor que a distância da área cega (ponto cego: cada produto terá um padrão, junto com o produto), o feixe deve ser considerado para evitar o bloqueio do material não atende à irrigação e à parede do vaso, a detecção de sólidos a granel deve ajustar a posição da sonda, reduzir o erro de medição.
