Detalhes do produto:
|
Material da antena: | 、 304 DO、 PTFE DO PVC DO、 DOS PP | Aplicação típica: | Líquido |
---|---|---|---|
Interface de Pressão do Processo: | - 0,1~0,1MPa (pressão normal) | Precisão de temperatura: | -20~+70℃ |
Fonte de energia: | 24VCC | Modelos de produtos: | NYCSUL-502 |
Conexão de processo: | Rosca, Flange (opcional) | Faixa de medição: | 0-40m |

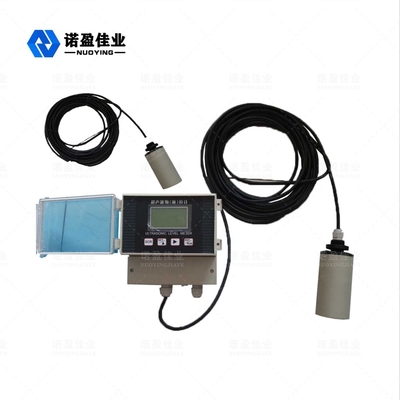

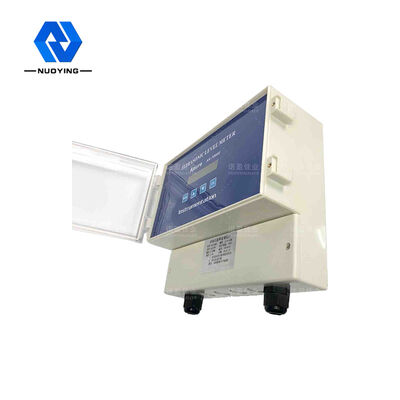

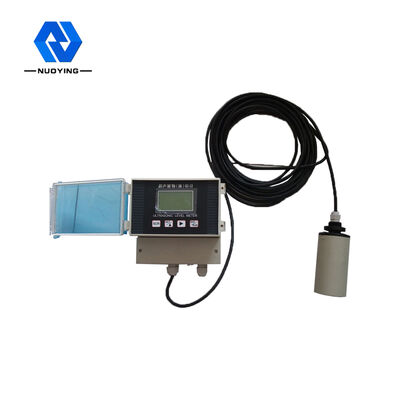

NYCSUL-502 Medidor de nível ultrassônico inteligente sem contato
NYCSUL-502Medidor de nível ultrassônico Princípio de trabalho
O medidor de nível ultrassônico é instalado na parte superior do recipiente, sob o controle da unidade eletrônica, a sonda emite um feixe de pulsos ultrassônicos para o objeto a ser medido, as ondas sonoras são refletidas pela superfície do objeto, parte de o eco refletido é recebido pela sonda e convertido em sinal elétrico, com base na diferença de tempo entre as ondas ultrassônicas da emissão a ser rerecebida e a velocidade conhecida do som para determinar a mudança de nível, o sinal de micro-ondas é processado por a unidade eletrônica e finalmente convertido em um nível relacionado O dispositivo eletrônico processa o sinal de micro-ondas e o converte em um sinal elétrico relacionado ao nível.

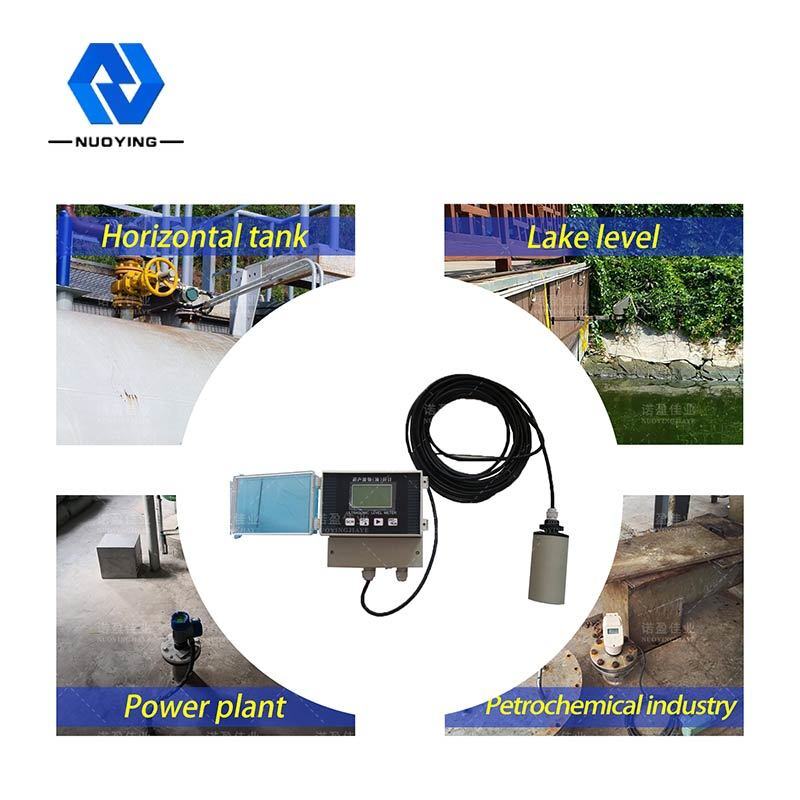

Aplicação típica | líquido (sem agitação, espuma, volatilização, etc.) |
Modelos de produtos | NYCSUL-502 |
Tipo de Sonda | integrado, dividido, à prova de explosão, anticorrosão e à prova de explosão |
Material da Antena | PP,PVC,PTFE,304 |
Faixa de medição | 0~40m |
Precisão de Medição | <0,25% (faixa de medição <20m), <0,5% (faixa de medição>20m) |
Temperatura do processo | -20~+70℃ |
Pressão do processo | - 0,1~0,1MPa (pressão normal) |
Conexão de processo | rosca, flange (opcional) |
Fonte de energia | 24VCC |
Saída de sinal | 4...20mA/HART/RS485/Modbus… |
Modo de exibição | nível de líquido e distância (altura vazia) |
Configuração de saída | configuração de limite superior, configuração de limite inferior |
Grau de proteção | IP 65, IP67, IP68 (opcional) |
Grau à Prova de Explosão | Exia ll CT6 Ga, Exib II BT6 Gb (consulte o certificado para obter detalhes) |
Nota: Os produtos podem ser personalizados e projetados de acordo com os requisitos específicos dos usuários!

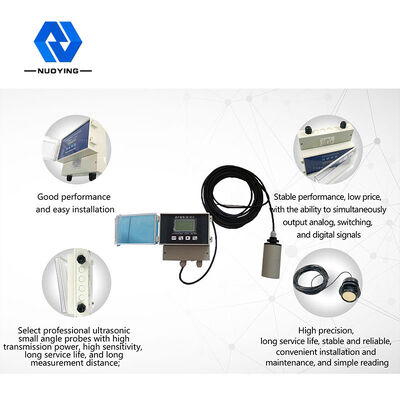

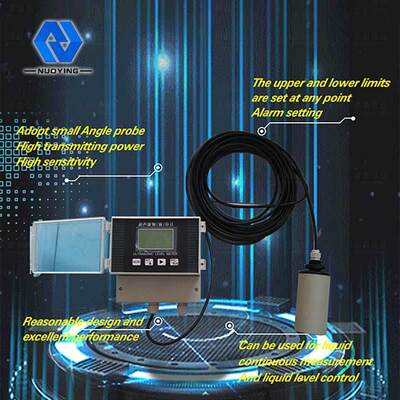

NYCSUL-502Medidor de nível ultrassônicoCaracterísticas de design
Design razoável, excelente desempenho, estrutura simples, fácil instalação, etc.
Sonda de pequeno ângulo para ondas ultrassônicas, alta potência de emissão e alta sensibilidade.
Qualquer configuração de limite superior e inferior de ponto, configuração de alarme, pode ser usada para medição contínua de líquido e controle de nível.
