Detalhes do produto:
|
Material da antena: | 、 304 DO、 PTFE DO PVC DO、 DOS PP | Aplicação típica: | líquido (sem agitação, espuma, volatilização, etc.) |
---|---|---|---|
Interface de Pressão do Processo: | - 0,1~0,1MPa (pressão normal) | Precisão de temperatura: | -20~+70℃ |
Modelos de produtos: | NYCSUL-501 | Tipo da ponta de prova: | Integrado |
Ajustando a saída: | Ajuste do limite superior, ajuste do mais baixo limite | Faixa de medição: | 0-20m |

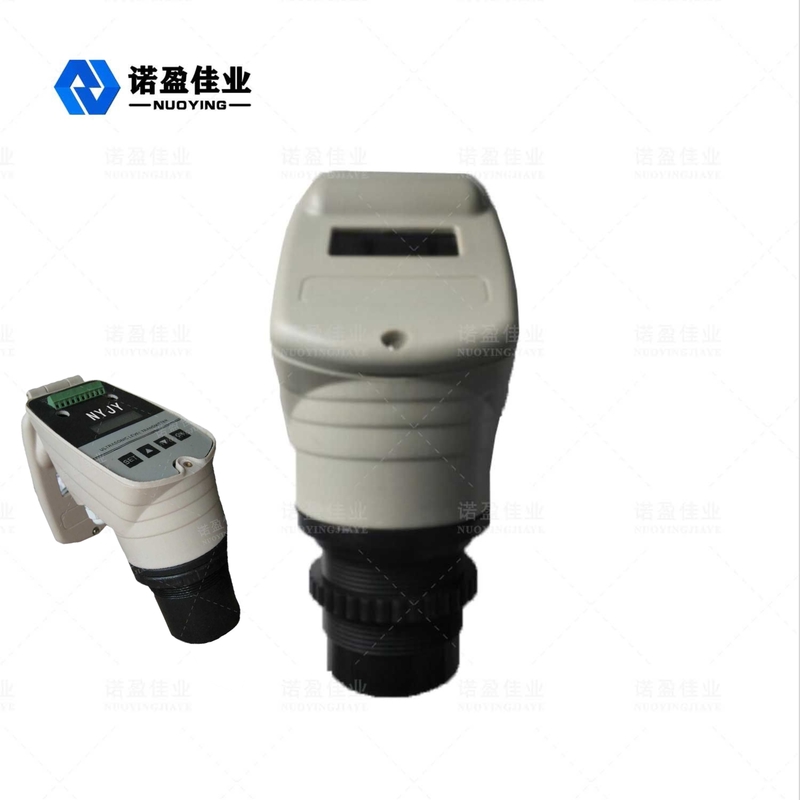

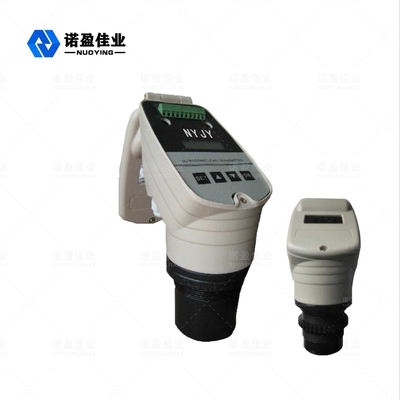

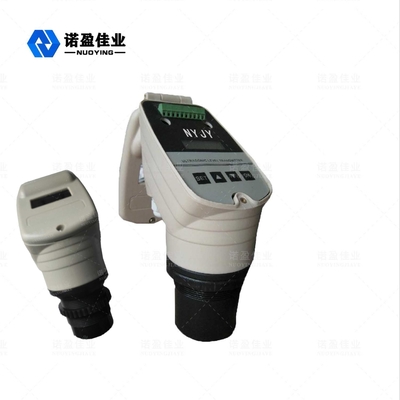

NYCSUL-501 Medidor de nível ultrassônico de excelente desempenho
NYCSUL-501Medidor de nível ultrassônico Princípio de trabalho
O medidor de nível ultrassônico é instalado na parte superior do recipiente.Sob o controle da unidade eletrônica, a sonda envia um feixe de pulso ultrassônico ao objeto a ser medido.A onda sonora é refletida pela superfície do objeto e parte do eco refletido é recebido pela sonda e convertido em sinais elétricos.A mudança de nível é determinada de acordo com a diferença de tempo entre a transmissão da onda ultrassônica e a re-recepção da onda ultrassônica e a velocidade do som conhecida.O sinal de microondas é processado pelo dispositivo eletrônico, finalmente, é convertido em sinais elétricos relacionados ao nível do material.
Aplicação típica | líquido (sem agitação, espuma, volatilização, etc.) |
Modelos de produtos | NYCSUL-501,NYCSUL-502,NYCSUL-503 |
Tipo de Sonda | integrado, dividido, à prova de explosão, anticorrosão e à prova de explosão |
Material da Antena | PP,PVC,PTFE,304 |
Faixa de medição | 0~20m (integrado), 0~40m (separado), |
Precisão de Medição | <0,25% (faixa de medição <20m), <0,5% (faixa de medição>20m) |
Temperatura do processo | -20~+70℃ |
Pressão do processo | - 0,1~0,1MPa (pressão normal) |
Conexão de processo | rosca, flange (opcional) |
Fonte de energia | 24VCC |
Saída de sinal | 4...20mA/HART/RS485/Modbus… |
Modo de exibição | nível de líquido e distância (altura vazia) |
Configuração de saída | configuração de limite superior, configuração de limite inferior |
Grau de proteção | IP 65, IP67, IP68 (opcional) |
Grau à Prova de Explosão | Exia ll CT6 Ga, Exib II BT6 Gb (consulte o certificado para obter detalhes) |
Nota: Os produtos podem ser personalizados e projetados de acordo com os requisitos específicos dos usuários!
NYCSUL-501Medidor de nível ultrassônicoCaracterísticas de design
◎ Design razoável, excelente desempenho, estrutura simples, instalação conveniente, etc;

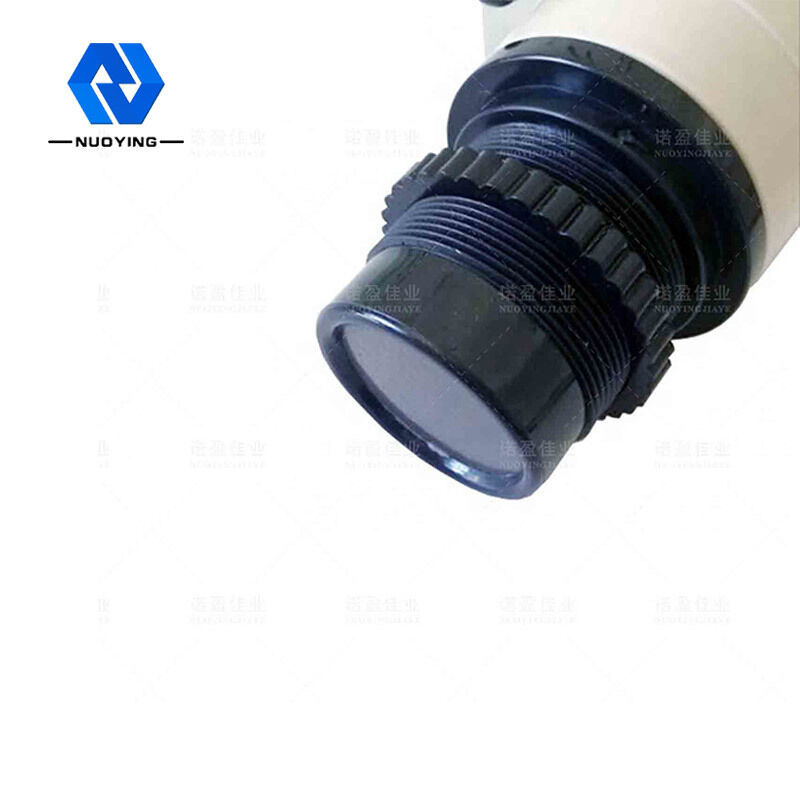

◎ Sonda de ângulo pequeno é usada para ondas ultrassônicas, com alta potência de transmissão e alta sensibilidade;
◎ A configuração de limite superior e inferior e a configuração de alarme em qualquer ponto podem ser usadas para medição contínua de líquido e controle de nível de líquido.
