Detalhes do produto:
|
| Explosão-proofgrade: | ExiaCT6Ⅱ GA | Aula de proteção: | IP65, IP67 |
|---|---|---|---|
| Material do casco: | Polipropileno/alumínio | Exibição: | LCD |
| Ajustando a saída: | Ajuste do limite superior, ajuste do mais baixo limite | Modo de exibição: | Nível líquido, distância (altura vazia) |
| saída do sinal: | 4… 20mA/HART/RS485… | Conexão do processo: | Linha, flange, montagem do suporte (opcional) |
| Realçar: | Sensor de nível ultrassônico 40KHz,transmissor de nível ultrassônico de 100KHz,sensor de nível ultrassônico do tanque de água |
||

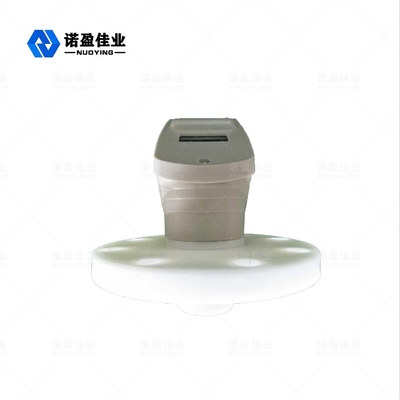

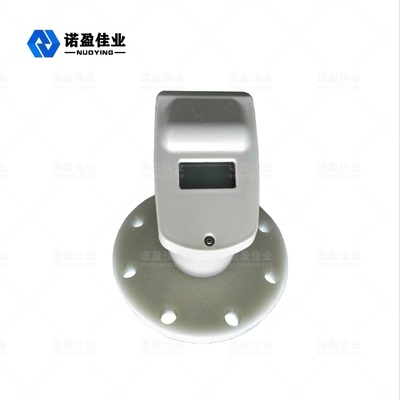

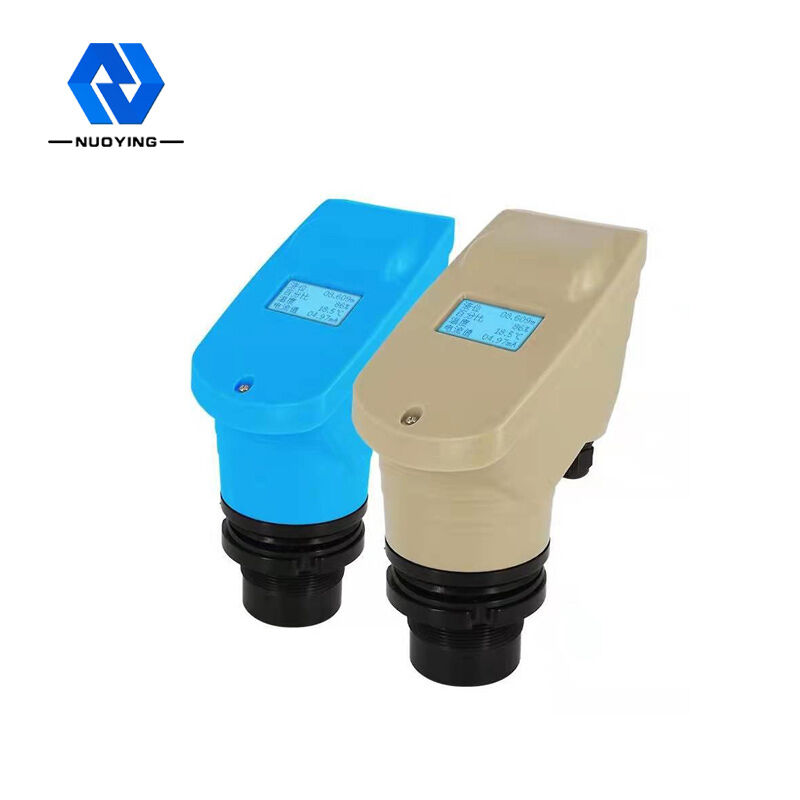

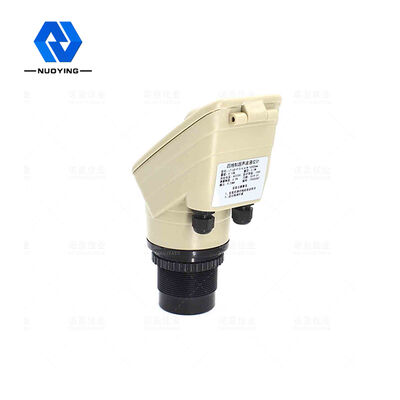

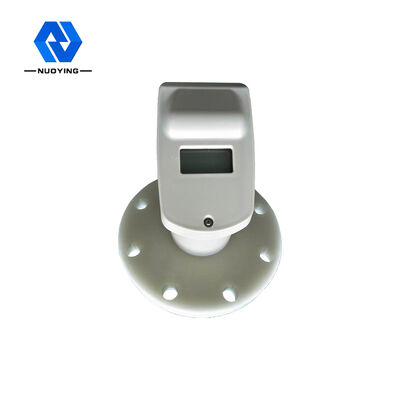

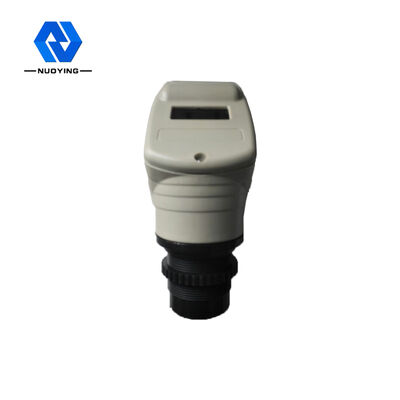

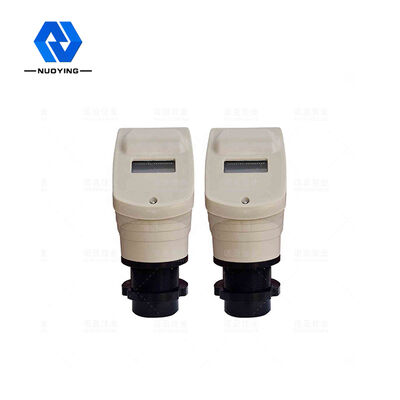

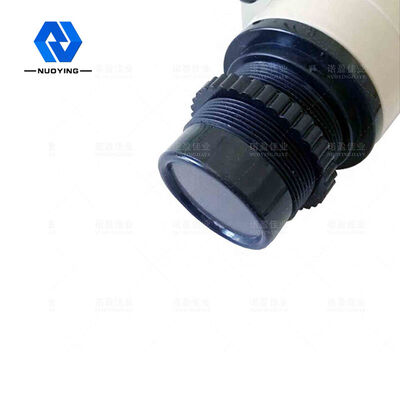

NYCSUL-501 40KHz 100KHz Sensor de nível ultrassônico para tanque de água IP67
Transmissor de nível ultrassônico
O medidor de nível ultrassônico é um medidor de nível digital controlado por microprocessador.Na medição do pulso ultrassônico feito pelo sensor (transdutor), ondas sonoras após a reflexão da superfície líquida pelo mesmo sensor recebendo, por cristal piezoelétrico é convertido em sinais elétricos, e por ondas sonoras entre a transmissão e recepção do tempo para calcular o sensor para o distância medida na superfície do líquido.Devido ao uso de medição sem contato, o meio medido é quase ilimitado, pode ser amplamente utilizado em uma variedade de medição de altura de materiais líquidos e sólidos.
Transmissor de nível ultrassônicoParâmetro técnico
| Aplicação típica | Medição de nível de líquido |
| Alcance de frequência | 40KHz,100KHz |
| Tipo de sonda | Integrado |
| SondaMaterial | PP/PVC/PTFE/304 (opcional) |
| Faixa de medição | 0～20m |
| Precisão de medição | ＜0,25% (Intervalo＜20m) |
| Ângulo de medição | 10° |
| Fonte de energia | 24VCC,220VAC |
| Temperatura do processo | (-20-70℃) |
| Pressão do processo | pressão normal |
| conexão de processo | Rosca, Flange, Suporte de montagem (opcional) |
| Saída de sinal | 4...20mA/HART/RS485... |
| Modo de exibição | Nível do líquido, distância (altura vazia) |
| Configurando a saída | Configuração de limite superior, configuração de limite inferior |
| Exibição | LC D |
| Material da casca | Polipropileno/Alumínio |
| Aula de proteção | IP65, IP67 |
| Grau à prova de explosão | ExiaⅡCT6 Ga |
Transmissor de nível ultrassônicoPrincípio de Medição
O medidor de nível ultrassônico é instalado na parte superior do recipiente.Sob o controle da unidade eletrônica, a sonda emite um feixe de pulsos ultrassônicos para o objeto a ser medido, a onda sonora é refletida pela superfície do objeto e parte do eco refletido é recebido pela sonda e convertido em um sinal elétrico, que é retransmitido de acordo com a onda ultrassônica.A diferença de tempo para re-recepção e a velocidade conhecida do som são usadas para determinar a mudança do nível do material.O sinal de microondas é processado pelo dispositivo eletrônico e finalmente convertido em um sinal elétrico relacionado ao nível do material.
