| Nome da marca: | NUOYINGJIAYE |
| Número do modelo: | NYCSUL-501 |
| MOQ: | 1 peça |
| preço: | $150~$350/pcs |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 1000 peças/mês |

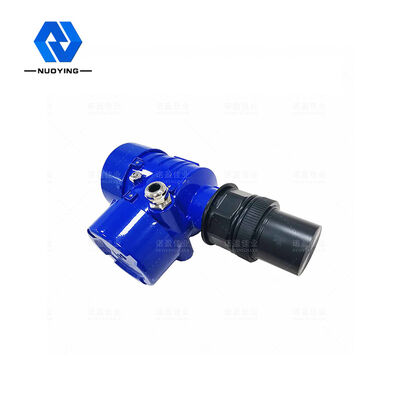

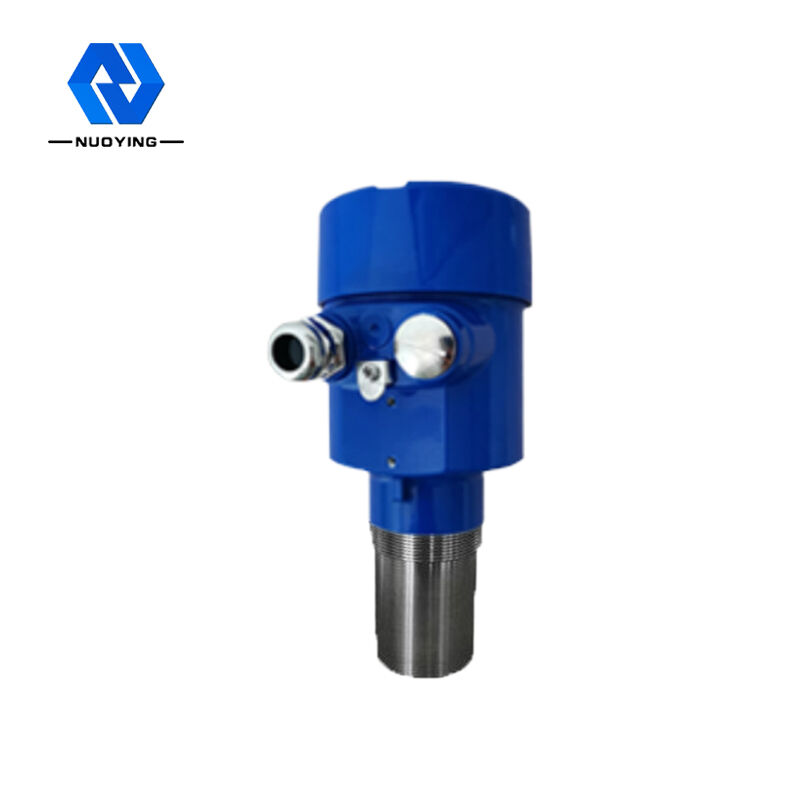

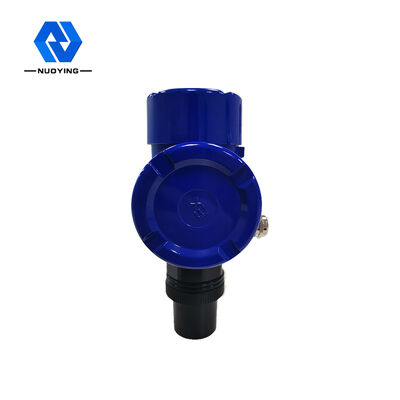

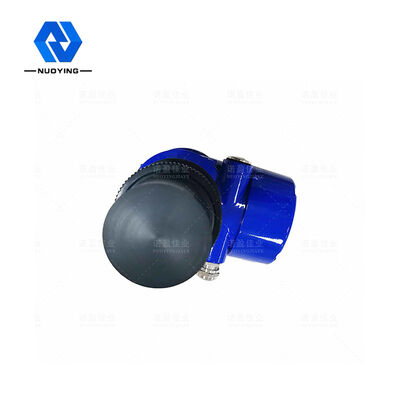

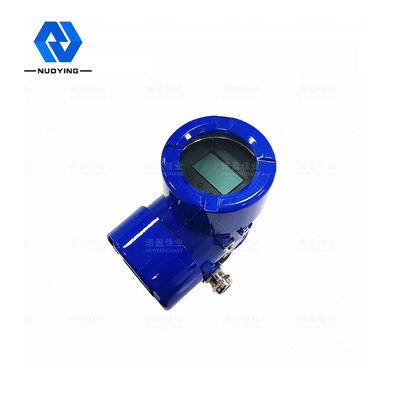

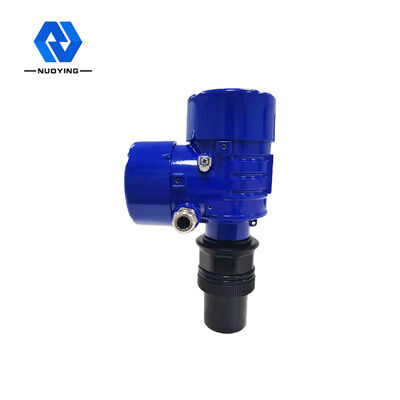

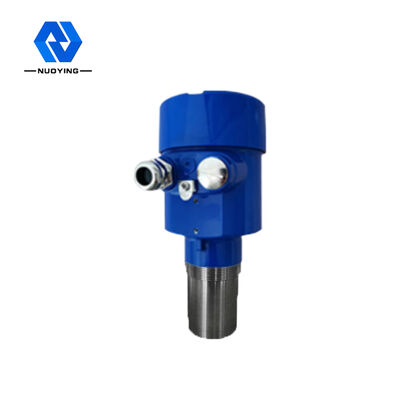

NYCSUL-503 IP67 Transmissor de Nível Ultrasônico 40KHz 100KHz Para Tanque de Água
Transmissor de nível ultrasónico
O medidor de nível ultrasônico é um medidor de nível digital controlado por microprocessador.ondas sonoras após a reflexão da superfície do líquido pelo mesmo sensor que recebe, é convertido por cristais piezoelétricos em sinais eléctricos,e por ondas sonoras entre o tempo de transmissão e recepção para calcular o sensor até a distância medida na superfície do líquidoDevido ao uso de medição sem contacto, o meio de medição é quase ilimitado, pode ser amplamente utilizado numa variedade de medições de altura de materiais líquidos e sólidos.
Transmissor de nível ultrasónicoParâmetro técnico
| Aplicação típica | Medição do nível do líquido |
| Faixa de frequência | 40 kHz,100 kHz |
| Tipo de sonda | Integração |
| Material da sonda | PP/PVC/PTFE/304 (facultativo)) |
| Faixa de medição | 0- Não.20 m |
| Precisão de medição | - Não.0.25% ((Range- Não.20 m) |
| Ângulo de medição | 10° |
| Fornecimento de energia | 24VDC,220VAC |
| Temperatura do processo | (-20-70°C) |
| Pressão de processo | Pressão normal |
| Conexão de processo | Instalação de fios, flanges e suportes (opcional) |
| Saída de sinal | 4...20mA/HART/RS485... |
| Modo de exibição | Nível de líquido, distância (altura vazia) |
| Configuração de saída | Definição do limite superior, definição do limite inferior |
| Exibição | LC D |
| Material de concha | Polipropileno/Alumínio |
| Classe de protecção | IP65, IP67 |
| Grau à prova de explosão | ExiaⅡCT6 Ga |
Transmissor de nível ultrasónicoPrincípio de medição
O medidor de nível ultrasónico é instalado no topo do recipiente.Sob o controlo da unidade electrónica, a sonda emite um feixe de pulsos ultrasónicos para o objecto a medir.A onda sonora é refletida pela superfície do objeto, e parte do eco refletido é recebido pela sonda e convertido num sinal elétrico, que é retransmitido de acordo com a onda ultrasônica.A diferença de tempo até à re-recepção e a velocidade sonora conhecida são utilizadas para determinar a alteração do nível do materialO sinal de microondas é processado pelo dispositivo electrónico e finalmente convertido num sinal eléctrico relacionado com o nível do material.
