Detalhes do produto:
|
| Aplicação típica: | Medição de nível de líquido | Alcance de frequência: | 40KHz, 100KHz |
|---|---|---|---|
| Tipo da ponta de prova: | integrado | Material da ponta de prova: | PP/PVC/PTFE/304 (opcional) |
| Faixa de medição: | 0~20m | Ângulo de medição: | 10° |
| Fonte de energia: | 24VDC, 220VAC | saída do sinal: | 4… 20mA/HART/RS485… |
| Realçar: | Transmissor de nível de líquido ultrassônico IP67,transmissor de nível de água ultrassônico 100KHz |
||

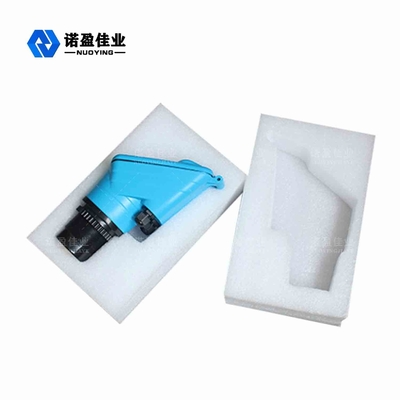

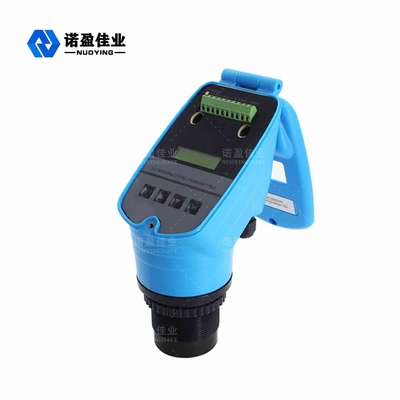

Transmissor de nível ultrassônico NYCSUL-501 IP67 40KHz 100KHz para tanque de água
Transmissor de Nível Ultrassônico
O medidor de nível ultrassônico é um medidor de nível digital controlado por microprocessador.Na medição de pulso ultrassônico feita por sensor (transdutor), as ondas sonoras após a reflexão da superfície do líquido pelo mesmo sensor receptor, pelo cristal piezoelétrico é convertida em sinais elétricos, e pelas ondas sonoras entre o tempo de transmissão e recepção para calcular o sensor para o distância medida na superfície do líquido.Devido ao uso de medição sem contato, o meio medido é quase ilimitado, pode ser amplamente utilizado em uma variedade de medição de altura de material líquido e sólido.
Transmissor de Nível UltrassônicoParâmetro técnico
| Aplicação típica | Medição de nível de líquido |
| Alcance de frequência | 40KHz,100KHz |
| Tipo de sonda | Integrado |
| Material da sonda | PP/PVC/PTFE/304(opcional) |
| Faixa de medição | 0～20m |
| Precisão de medição | ＜0,25% (Intervalo＜20m) |
| Ângulo de medição | 10° |
| Fonte de energia | 24 VCC,220VAC |
| Temperatura do processo | (-20-70℃) |
| Pressão do processo | Pressão normal |
| Conexão do processo | Montagem de rosca, flange, suporte (opcional) |
| Saída de sinal | 4...20mA/HART/RS485... |
| Modo de exibição | Nível de líquido, distância (altura vazia) |
| Configurando a saída | Configuração de limite superior, configuração de limite inferior |
| Exibição | LC D |
| Material do casco | Polipropileno/Alumínio |
| Aula de proteção | IP65,IP67 |
| Grau à prova de explosão | ExiaⅡCT6 Ga |
Transmissor de Nível UltrassônicoPrincípio de Medição
O medidor de nível ultrassônico é instalado na parte superior do recipiente.Sob o controle da unidade eletrônica, a sonda emite um feixe de pulsos ultrassônicos para o objeto a ser medido, a onda sonora é refletida pela superfície do objeto e parte do eco refletido é recebido pela sonda e convertido em um sinal elétrico, que é retransmitido de acordo com a onda ultrassônica.A diferença de tempo para a re-recepção e a velocidade conhecida do som são usadas para determinar a mudança do nível do material.O sinal de micro-ondas é processado pelo dispositivo eletrônico e finalmente convertido em um sinal elétrico relacionado ao nível do material.
