Detalhes do produto:
|
Aplicação típica: | Líquido (nenhuns agitação, espuma, volatilização, etc.) | Modelos do produto: | Nycsul-501, NYCSUL-503 |
---|---|---|---|
O tipo da ponta de prova: | Corpo, corpo da separação, à prova de explosões, anticorrosivo, à prova de explosões | O material do formulário da antena: | PP, PVC, PTFE (opcionais) |
Precisão da medida: | <0>20 m) | Pressão do processo: | -0,1 MPa ~0,1, (pressão atmosférica) |
Conexão do processo: | linha, glange (opcional) | Categoria à prova de explosões: | Exia II CT6 GA, Exd II CT6Gb |
Realçar: | Medidor de nível ultrassônico NYCSUL,medidor de nível ultrassônico RS485,transmissor de nível ultrassônico à prova de explosão |

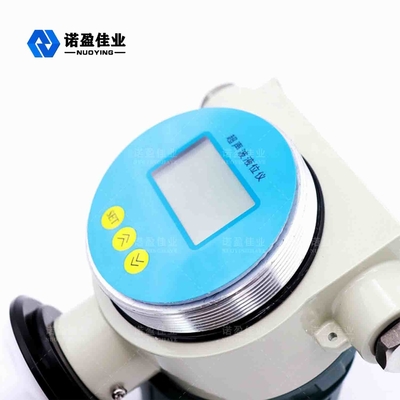

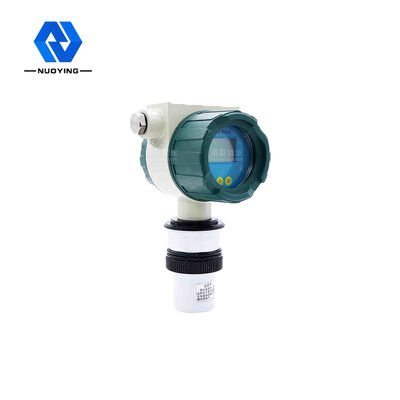

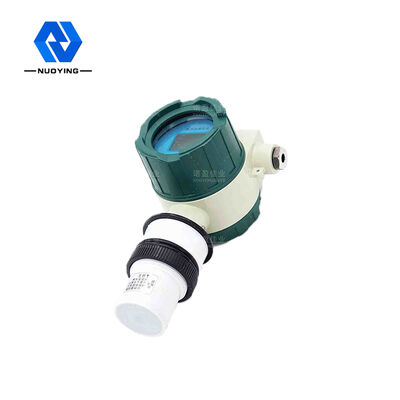

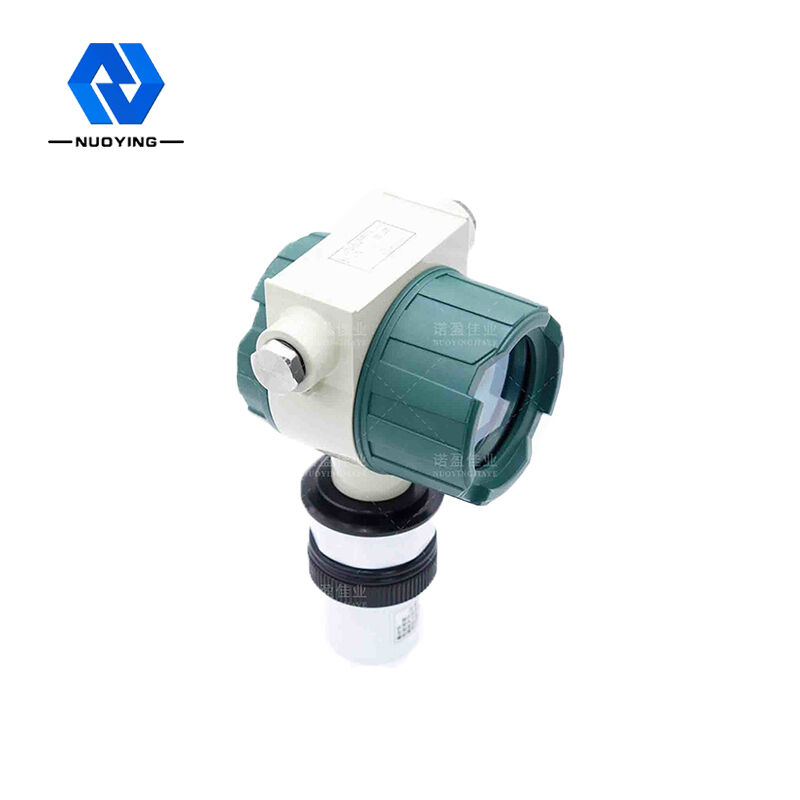

Medidor de nível ultrassônico IP68 NYCSUL com RS485
O princípio de funcionamento do medidor de nível ultrassônico IP68 NYCSUL com RS485
O ultrassom se propaga em gases, líquidos e sólidos com uma certa velocidade de propagação.Quando a onda ultrassônica se propaga no meio, ela será absorvida e atenuada, a atenuação no gás é a maior e a atenuação no sólido é a menor.Quando as ondas ultrassônicas passam pela interface de dois meios diferentes, ocorrerá reflexão e refração.Para interfaces com grandes diferenças de impedância acústica, é reflexão quase total.O intervalo de tempo desde a transmissão da onda ultrassônica até o recebimento do sinal transmitido está relacionado à posição da interface.O medidor de nível ultrassônico usa essa característica da onda ultrassônica para medir o nível.

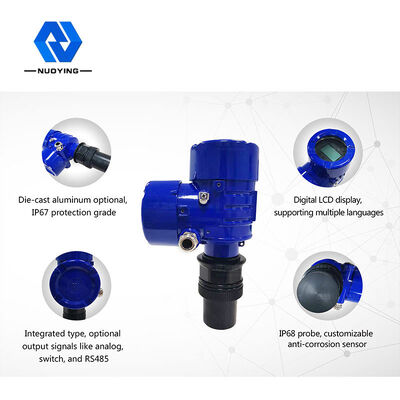

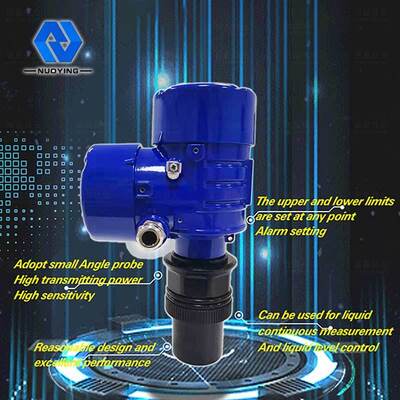

recurso de designdo medidor de nível ultrassônico IP68 NYCSUL com RS485
◎ design razoável, excelente desempenho, estrutura simples, instalação conveniente, etc.
◎ sonda de pequeno ângulo é adotada para onda ultrassônica, com grande poder de transmissão e alta sensibilidade
◎ configuração de limite superior e inferior e configuração de alarme em qualquer ponto, pode ser usado para medição contínua de líquido e controle de nível de líquido
Parâmetros técnicosdo medidor de nível ultrassônico IP68 NYCSUL com RS485
Taplicação típica | Líquido (sem agitação, espuma, volatilização, etc.) |
Modelos de produtos | Nycsul-501, NYCSUL-502, NYCSUL-503 |
O tipo de sonda | Corpo, corpo dividido, à prova de explosão, anticorrosivo, anticorrosivo e à prova de explosão |
material da antena | PP, PVC, PTFE, 304 |
Faixa de medição | 0~ 20M (integrado), 0~40m (separado), |
Precisão de medição | <0,25% (alcance <20 m), <0,5% (alcance >20 m) |
A temperatura do processo | 3M, 20M (poço profundo pode medir várias centenas de metros, que também pode ser personalizado) |
Precisão de medição | 0,05% ~ 0,1% F. S |
A temperatura do processo | -20~+70C |
Pressão do processo | -0,1 ~=0,1 MPa, (pressão atmosférica) |
Interface Elétrica | M20×1,5,½" NPT |
Aula de proteção | IP65, IP67, IP68 (opcional) |
conexão de processo | conexão de processo |
Modo de exibição | Nível do líquido, distância (altura do ar) |
Definir a saída | Configuração de limite superior, configuração de limite inferior |
Saída de sinal | 4... 20mA/ HART/ RS485/Modbus... |
Grau de proteção | IP65, IP67, IP68 (Opcional) |
Grau à prova de explosão | Exia II CT6 Ga, Exd II CT6 Gb (consulte o certificado para obter detalhes) |
※Observação: O produto pode ser personalizado de acordo com os requisitos específicos dos usuários.
