Detalhes do produto:
|
| Aplicação típica: | Líquido (não que agita.) | Modelos do produto: | NYCSUL-503 |
|---|---|---|---|
| O tipo da ponta de prova: | Corpo, corpo da separação, à prova de explosões, anticorrosivo, anticorrosivo | O material do formulário da antena: | PP, PVC, PTFE |
| Precisão da medida: | <0> | Pressão do processo: | MPa -0,1 ~=0.1 (pressão atmosférica) |
| Conexão do processo: | Flange | Categoria à prova de explosões: | Exia II CT6 GA, Exd II CT6 Gb (veja o certificado) |
| Realçar: | Medidor de nível ultrassônico PTFE,sensor de nível ultrassônico de configuração de alarme,transmissor de nível ultrassônico de flange |
||

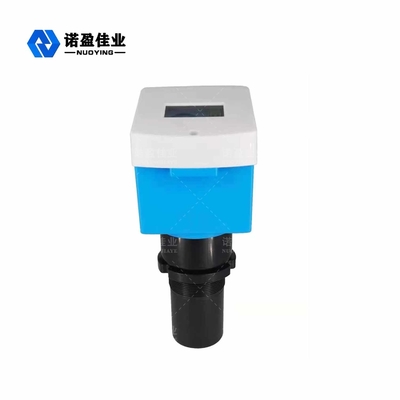

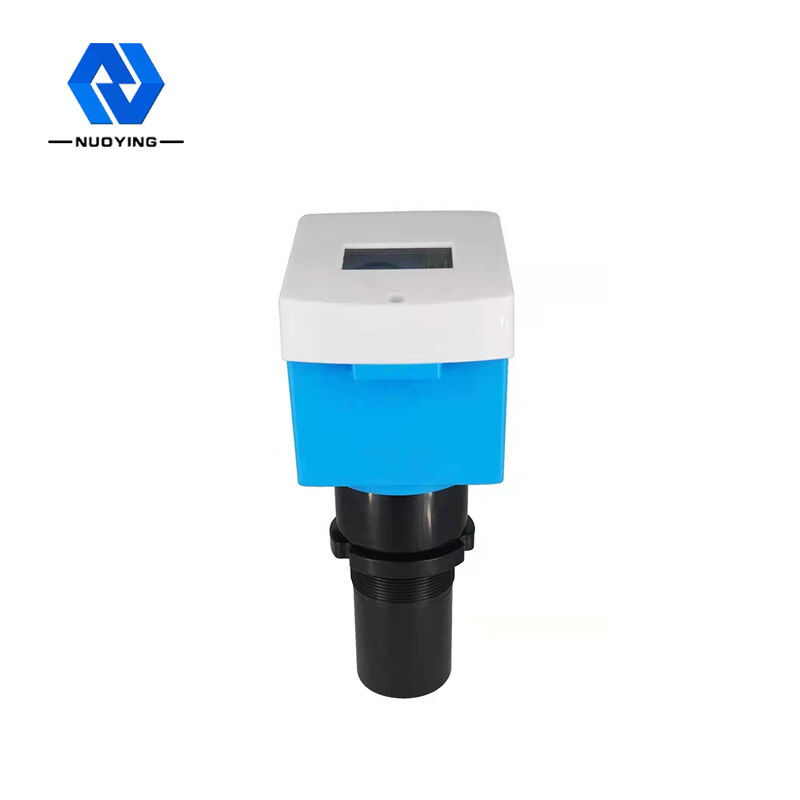

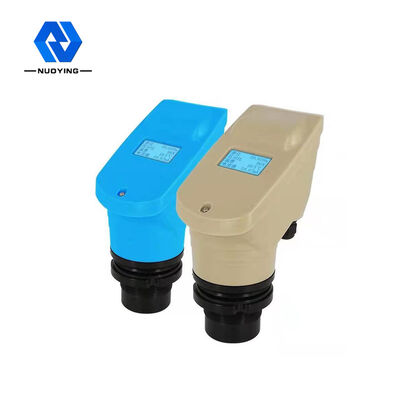

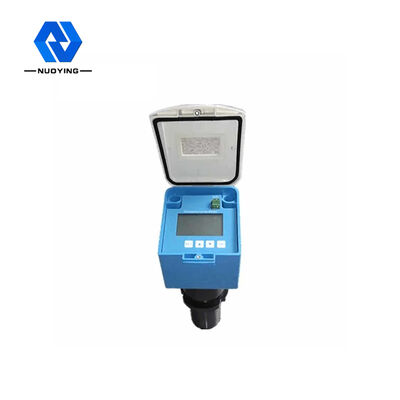

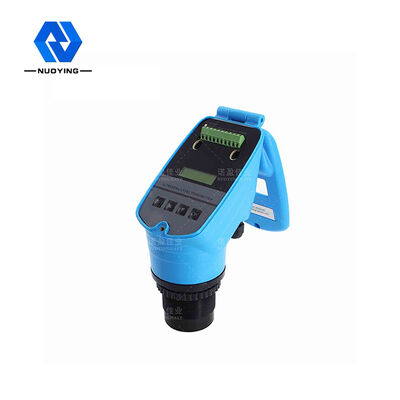

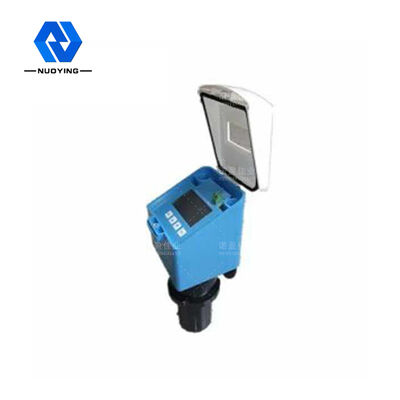

Configuração do alarme do medidor de nível ultrassônico NYCSUL de alta sensibilidade em qualquer ponto
O Princípio de Funcionamentode Configuração do Alarme do Medidor de Nível Ultrassônico NYCSUL de Alta Sensibilidade em Qualquer Ponto
O princípio de funcionamento do medidor de nível ultrassônico é que o transdutor ultrassônico (sonda) envia uma onda sonora pulsada de alta frequência quando encontra a superfície do material medido (material) e é refletida e dobrada para trás.O eco refletido é recebido pelo transdutor e convertido em um sinal elétrico.O tempo de propagação da onda sonora É proporcional à distância da onda sonora à superfície do objeto.A relação entre a distância de transmissão da onda sonora S, a velocidade do som C e o tempo de transmissão do som T pode ser expressa pela fórmula: S=C×T/2.
Como o pulso ultrassônico transmitido tem uma certa largura, a onda refletida em uma pequena área próxima ao transdutor se sobrepõe à onda transmitida, que não pode ser identificada e seu valor de distância não pode ser medido.Esta área é chamada de zona morta de medição.O tamanho da zona cega está relacionado ao modelo do medidor de nível ultrassônico.
A parte da sonda emite ondas ultrassônicas, as ondas ultrassônicas serão refletidas ao encontrar um meio com uma grande diferença de densidade do ar e as ondas refletidas serão recebidas pela parte da sonda.A distância da sonda até a superfície do líquido (objeto) é proporcional ao tempo passado pela onda ultrassônica: distância [m] = tempo x velocidade do som/2 [m]
Recurso de designde Configuração do Alarme do Medidor de Nível Ultrassônico NYCSUL de Alta Sensibilidade em Qualquer Ponto
◎ design razoável, excelente desempenho, estrutura simples, instalação conveniente, etc
◎ sonda de pequeno ângulo é adotada para onda ultrassônica, com grande potência de transmissão e alta sensibilidade
◎ configuração de limite superior e inferior e configuração de alarme em qualquer ponto, pode ser usado para medição contínua de líquido e controle de nível de líquido
Parâmetros técnicosde Configuração do Alarme do Medidor de Nível Ultrassônico NYCSUL de Alta Sensibilidade em Qualquer Ponto
| Taplicação típica | Líquido (sem agitação, espuma, volatilização, etc.) |
| Modelos de produtos | Nycsul-501, NYCSUL-502, NYCSUL-503 |
| O tipo de sonda | Corpo, corpo dividido, à prova de explosão, anticorrosivo, anticorrosivo e à prova de explosão |
| O material da antena | PP, PVC, PTFE, 304 |
| Faixa de medição | 0~ 20M (integrado), 0~40m (separado), |
| Precisão da medição | <0,25% (intervalo <20 m), <0,5% (intervalo >20 m) |
| A temperatura do processo | 3M, 20M (o poço profundo pode medir várias centenas de metros, que também podem ser personalizados) |
| Precisão da medição | 0,05% ~ 0,1% F.S |
| A temperatura do processo | -20~+70C |
| Pressão do processo | -0,1 ~=0,1 MPa, (pressão atmosférica) |
| Interface Elétrica | M20×1,5,½"NPT |
| Aula de proteção | IP65, IP67, IP68 (opcional) |
| Conexão do processo | Conexão do processo |
| Modo de exibição | Nível de líquido, distância (altura do ar) |
| Defina a saída | Configuração de limite superior, configuração de limite inferior |
| Saída de sinal | 4... 20mA/HART/RS485/Modbus... |
| Grau de proteção | IP65, IP67, IP68 (opcional) |
| Grau à prova de explosão | Exia II CT6 Ga, Exd II CT6 Gb (consulte o certificado para obter detalhes) |
※Nota: O produto pode ser personalizado de acordo com os requisitos específicos dos usuários.
