Detalhes do produto:
|
| Faixa de medição: | 0~20m (integrado) | Pressão do processo: | -0.1~0.1MPa |
|---|---|---|---|
| Conexão do processo: | Flange | saída do sinal: | 4… 20 miliampères |
| Modo de exibição: | Nível líquido (altura do ar) | Saída ajustada: | Ajuste do limite superior e mais baixo |
| níveis de proteção: | IP65、 IP68 do、 IP67 (opcional) | Categoria à prova de explosões: | Exia II CT6 GA |
| Realçar: | Sensor de nível ultrassônico de flange,medidor de nível ultrassônico de grande potência de transmissão |
||

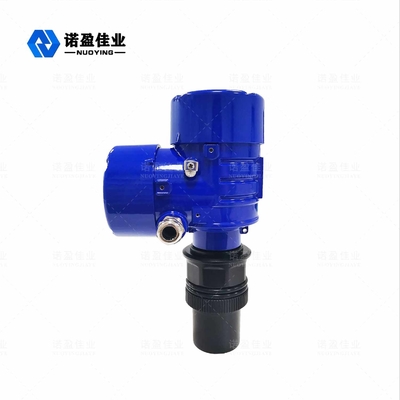

Medidor de nível ultrassônico de flange com grande potência de transmissão
Princípio de funcionamento deMedidor de nível ultrassônico de flange com grande potência de transmissão
O medidor de nível ultrassônico é instalado na parte superior do recipiente.Sob o controle da unidade eletrônica, a sonda emite um feixe de pulsos ultrassônicos para o objeto a ser medido.A onda sonora é refletida pela superfície do objeto, e alguns dos ecos refletidos são recebidos pela sonda e convertidos em sinais elétricos.A diferença de tempo para ser re-recebido e a velocidade conhecida do som são usadas para determinar a mudança do nível do material.O sinal de micro-ondas é processado pelo dispositivo eletrônico e finalmente convertido em um sinal elétrico relacionado ao nível do material.
Recurso de designdoMedidor de nível ultrassônico de flange com grande potência de transmissão

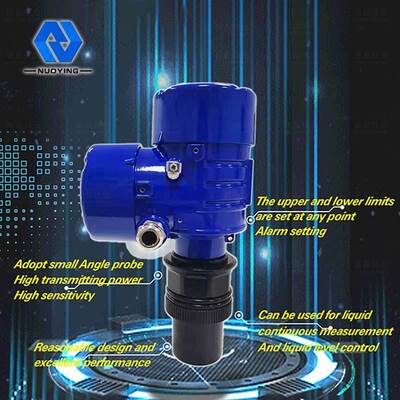

◎ sonda de pequeno ângulo é adotada para onda ultrassônica, com grande potência de transmissão e alta sensibilidade
◎ configuração de limite superior e inferior e configuração de alarme em qualquer ponto, pode ser usado para medição contínua de líquido e controle de nível de líquido
◎ design razoável, excelente desempenho, estrutura simples, instalação conveniente, etc
Parâmetros técnicosdoMedidor de nível ultrassônico de flange com grande potência de transmissão
| Taplicação típica | Líquido (sem agitação, espuma, volatilização, etc.) |
| Modelos de produtos | NYCSUL-502 |
| O tipo de sonda |
Integrado, dividido |
| O material da antena | PP, PVC, 304 |
| Faixa de medição | 0~ 20M (integrado), 0~40m (separado), |
| Precisão da medição | <0,25% (intervalo < 20 m), <0,5% (intervalo > 20 m) |
| A temperatura do processo | 3M, 20M |
| Precisão da medição | 0,05% ~ 0,1% F.S |
| A temperatura do processo | -20~ +70C |
| Pressão do processo | -0,1 ~ 0,1 MPa, (pressão atmosférica) |
| Interface Elétrica | M20×1,5,½"NPT |
| Aula de proteção | IP65, IP67, IP68 (opcional) |
| Conexão do processo | Mesa |
| Modo de exibição | Nível do líquido, distância (altura do ar) |
| Defina a saída | Configuração de limite superior, configuração de limite inferior |
| Saída de sinal | 4... 20mA/HART/RS485/Modbus... |
| Grau de proteção | IP65, IP67, IP68 (opcional) |
| Grau à prova de explosão | Exia II CT6 Ga, Exd II CT6 Gb (consulte o certificado para obter detalhes) |
※Nota: O produto pode ser personalizado de acordo com os requisitos específicos dos usuários.
