Detalhes do produto:
|
Nome do produto: | Transmissor de Nível Ultrassônico | Escala: | 10m |
---|---|---|---|
Tipo: | Integrado | Exposição: | LCD |
Meio: | Líquido | Temperatura: | não alto |
Proteja: | antiexplosão | Material: | alumínio |
Realçar: | Calibre nivelado ultrassônico do tanque líquido,Calibre nivelado ultrassônico do limite,medidor 10m nivelado ultrassônico |

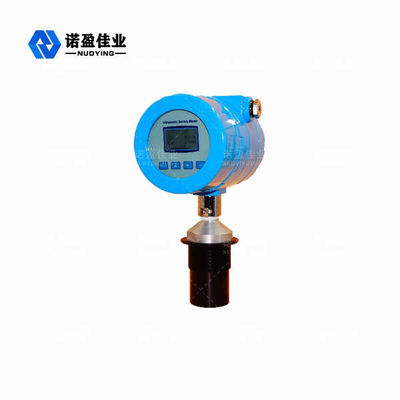

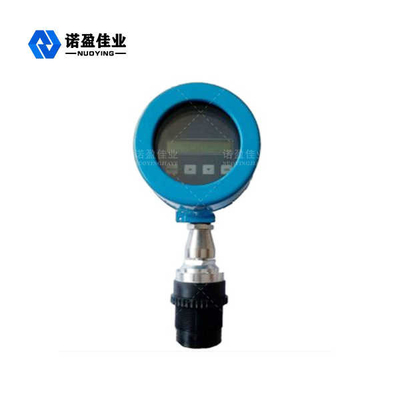

O que é transmissor nivelado ultrassônico
O medidor nivelado ultrassônico do dois-fio de NYCSUL é um instrumento de medição inteligente do nível do não-contato. O produto tem o ajuste automático do poder, controle do ganho, compensação de temperatura, adota tecnologia avançada da detecção e do cálculo, e tem a função de suprimir sinais da interferência, desse modo fundamentalmente melhorando a precisão da medida do instrumento e assegurando a autenticidade dos resultados da medida. O produto pode ser amplamente utilizado para a medida nivelada líquida de vários líquidos, e pode igualmente ser usado para a medida da distância.
Princípio de funcionamento de transmissor nivelado ultrassônico
O medidor nivelado ultrassônico é instalado na parte superior do recipiente. Sob o controle da unidade eletrônica, a ponta de prova emite-se um feixe de pulsos ultrassônicos ao objeto a ser medido, a onda sadia é refletida pela superfície do objeto, e a parte do eco refletido é recebida pela ponta de prova e converteu em um sinal elétrico. A diferença de tempo da re-recepção e a velocidade de som conhecida para determinar a mudança do nível material, o sinal da micro-ondas são processadas pelo dispositivo eletrónico, e convertidas finalmente em um sinal elétrico relativo ao nível material.
Parâmetro técnico do transmissor nivelado ultrassônico
Aplicação típica | Líquido (nenhuns agitação, bolha, volatilização, etc.) |
Modelo do produto | NYCSUL - 503 |
Tipo da ponta de prova | Integrado, rachado, à prova de explosões, anticorrosivo, anticorrosivo e à prova de explosões |
Material da antena | PP, PVC, PTFE, 304 |
Escala de medição | 0~20m (integrados), 0~40m (separação) |
Precisão de medição | <0> 20 medidores) |
Temperatura do processo | -20~+70℃ |
Pressão do processo | - 0,1 ~ 0.1MPa (pressão normal) |
Conexão do processo | Linha, flange (opcional) |
Fonte de alimentação | 24VDC |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Modo de exposição | Nível líquido, distância (altura) |
Saída ajustada | Ajuste do limite superior, ajuste do mais baixo limite |
Classe da proteção | IP 65, IP 67, IP 68 (opcional) |
Categoria à prova de explosões | ExiaIICT6Ga, ExdIICT6Gb (para ver o certificado) |
Características de projeto do calibre nivelado ultrassônico
◎Projeto razoável, desempenho excelente, estrutura simples, a instalação conveniente, etc.;

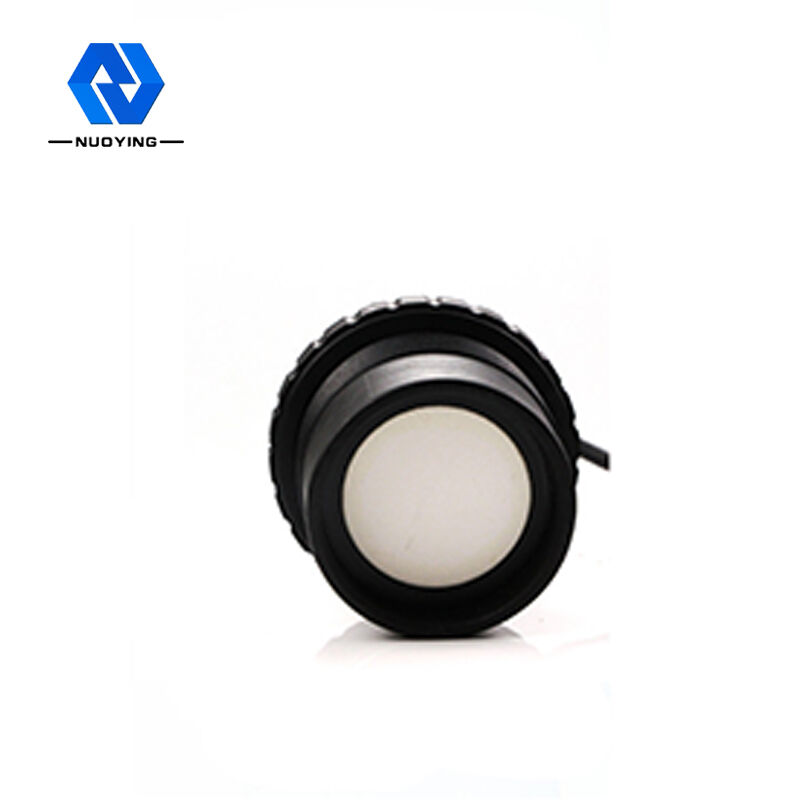

◎Ultrassônico usa uma ponta de prova do pequeno-ângulo, que tenha o poder alto da transmissão e a sensibilidade alta;
◎O ponto arbitrário superior e um mais baixo limite que ajusta-se, ajuste de alarme, podem ser usados para a medida líquida contínua e o controle nivelado líquido.
