| Nome da marca: | NUOYINGJIAYE |
| Número do modelo: | NYRD701 |
| MOQ: | 1 pc |
| preço: | $450~$1700/pc |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 1000 pcs/month |

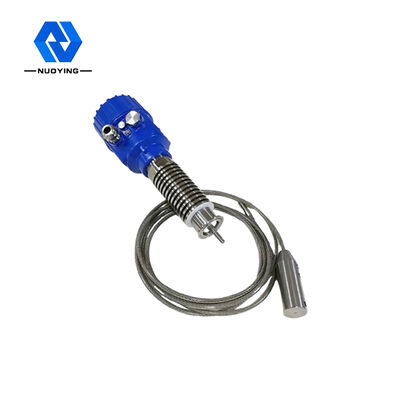

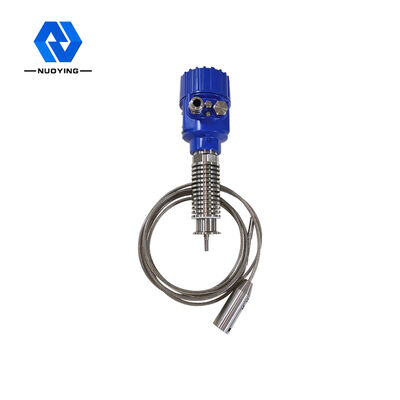

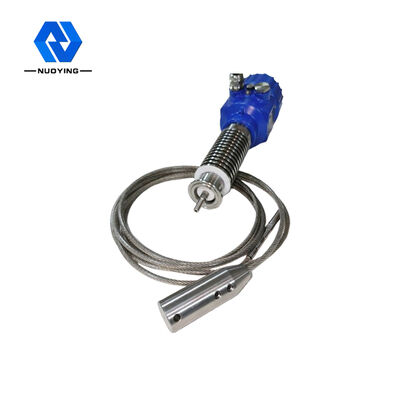

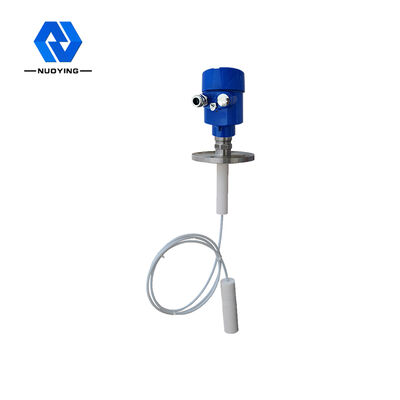

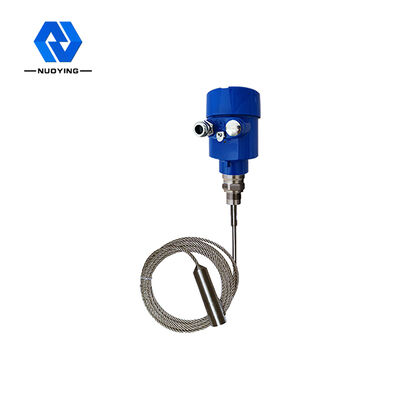

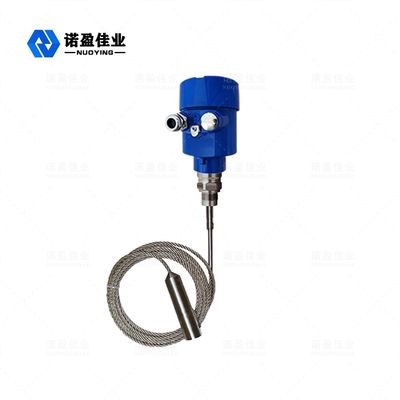

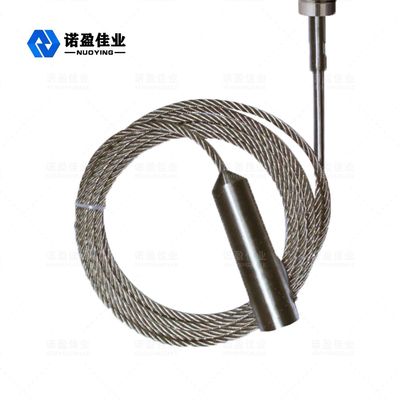

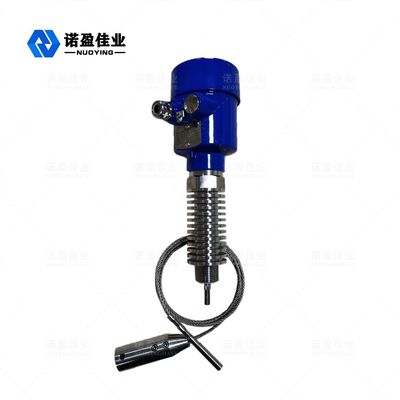

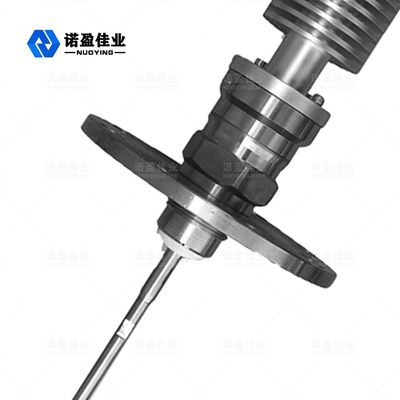

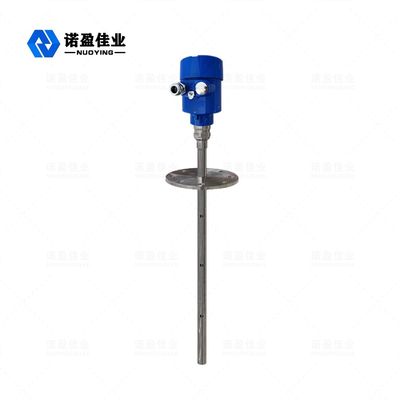

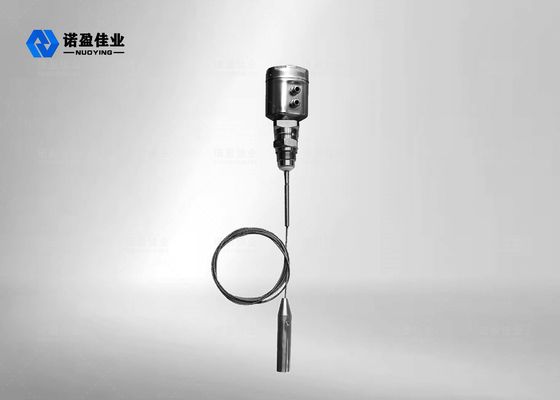

NYRD 701 30m Radar de ondas guiadas Nível de medidor Para camadas de emulsão na indústria de petróleo e gás, química e petroquímica
Princípio de funcionamento30m Contato com ondas guiadas Radar Nível Meter para líquido de corrosão forte NYRD 701
O pulso de microondas de alta frequência emitido pelo radar de ondas guiadas propaga-se ao longo do componente de detecção (cabo de aço ou haste de aço) e encontra o meio medido.Devido à mudança súbita da constante dielétrica, causa reflexão, e uma parte da energia do pulso é refletida de volta.O intervalo de tempo entre o pulso transmitido e o pulso refletido é proporcional à distância do meio medido.
Eu...Processo nput
O radar de ondas guiadas é um instrumento de medição baseado no princípio da viagem no tempo.e o tempo de execução pode ser convertido em sinal de nível de objeto por componentes eletrônicosA sonda emite um pulso de alta frequência e propaga-se ao longo do cabo ou da barra de sonda.
Oprocesso de saída
Ao introduzir a altura do reservatório vazio E ((= zero), a altura do reservatório completo F ((= gama completa) e alguns parâmetros de aplicação, os parâmetros de aplicação adaptam automaticamente o medidor ao ambiente de medição,correspondente a uma potência de saída de 4 a 20 mA.
Características do projetode30m Contato com ondas guiadas Radar Nível Meter para líquido de corrosão forte NYRD 701
◎O medidor de nível de objeto do radar de ondas guiadas adota tecnologia avançada de processamento de microondas e tecnologia exclusiva de processamento de Echo Discovery Echo, medição de contato, alta precisão de medição,medição mais precisaAo mesmo tempo, o radar de ondas guiadas não é afetado pelo ambiente externo, como temperatura média e adesão.
◎O medidor de nível de objeto do radar de ondas guiadas da série 70X é adequado para várias condições e aplicações de trabalho complexas devido aos vários modos de conexão de processo e tipos de módulos de detecção.Tal como: média de alta temperatura, alta pressão e baixa constante dielétrica.
◎Modo de trabalho de pulso, baixa potência de emissão, pode ser instalado em uma variedade de recipientes metálicos e não metálicos, sem dano ao corpo humano e ao meio ambiente.
Parâmetro técnico de30m Contato com ondas guiadas Radar Nível Meter para líquido de corrosão forte NYRD 701
| Aplicação típica | Liquido (forte corrosão, baixa constante dielétrica, adesão, alta temperatura e alta pressão, bobina de aquecimento incorporada, escada, placa flutuante e outras ocasiões complexas) |
| Pó (cinzas de mosca, pó de calcário, pó de cimento, concreto e outros meios) | |
| Sólido (pequenas partículas, grãos, cascalho, areia e outros meios) | |
| Modelo de produto | NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |

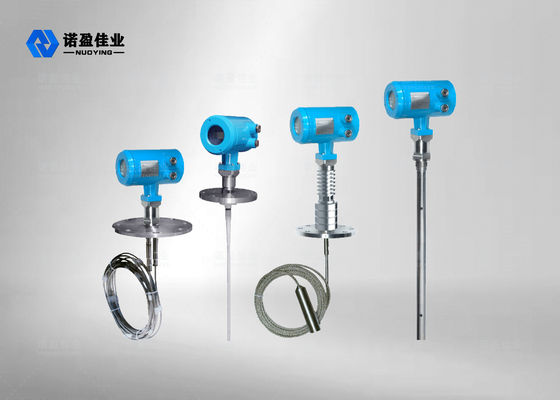

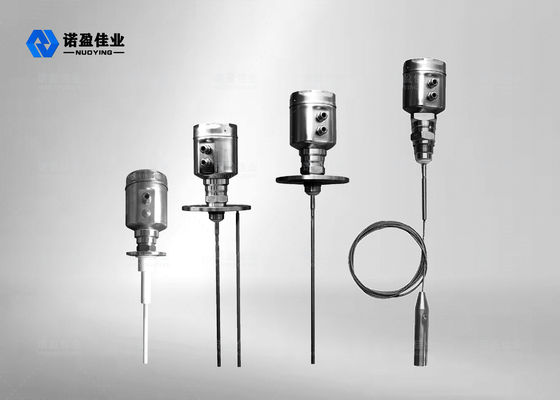

| Forma da antena | Tipo de cabo, tipo de vara, tipo de cabo duplo, tipo de vara dupla, tipo de tubo de guia de ondas |
| Material de antena | PTFE, 304, 316 |
| Amostragem por eco | 55 vezes/s |
| Faixa de medição | 6 m, 30 m |
| Precisão de medição | 00,05% ~ 0,1% F.S. |
| Fornecimento de energia | 24VDC ((dois fios, quatro fios), 220VAC |
| Saída de sinal | 4... 20mA/HART/RS485/Modbus... |
| Temperatura do processo | -40~ +130°C, -40~ +250 °C, -40~ +500 °C |
| Pressão de processo | -0,1 a 2,0 MPa, -0,1 a 4,0 MPa |
| Conexão de processo | Fios, suportes, brincos, pinças (facultativo) |
| Interface elétrica | M20 × 1,5 " NPT |
| Grau de protecção | IP 65, IP 67, IP 68 (facultativo) |
| Grau à prova de explosão | ExiaIICT6Ga, ExdIICT6Gb ((ver certificado para mais pormenores) |
※Nota:O produto pode ser personalizado de acordo com os requisitos específicos dos utilizadores.
