Detalhes do produto:
|
Escala de medição: | 30m, 80m | Material: | 304 316L (opcionais) |
---|---|---|---|
Conexão do processo: | Flange universal | Amostra do eco: | 100 times/s |
Temperatura de funcionamento: | -40~130℃, - 40~250℃ | Saída do sinal: | 4… 20mA/HART/RS485/Modbus… |
Poder: | 3W | Categoria à prova de explosões: | Exia IICT6 (opcional) |
Realçar: | transmissor nivelado do radar 3W,transmissor nivelado do radar 316L,316L guiou o sensor de radar da onda |

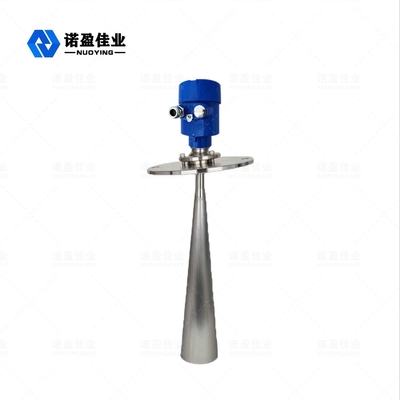

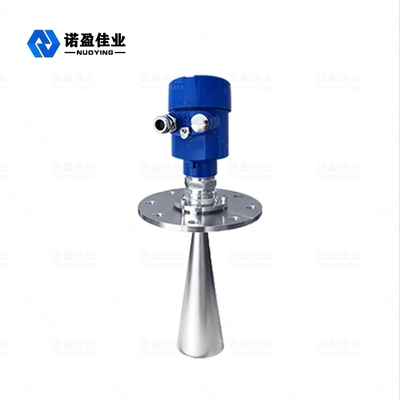

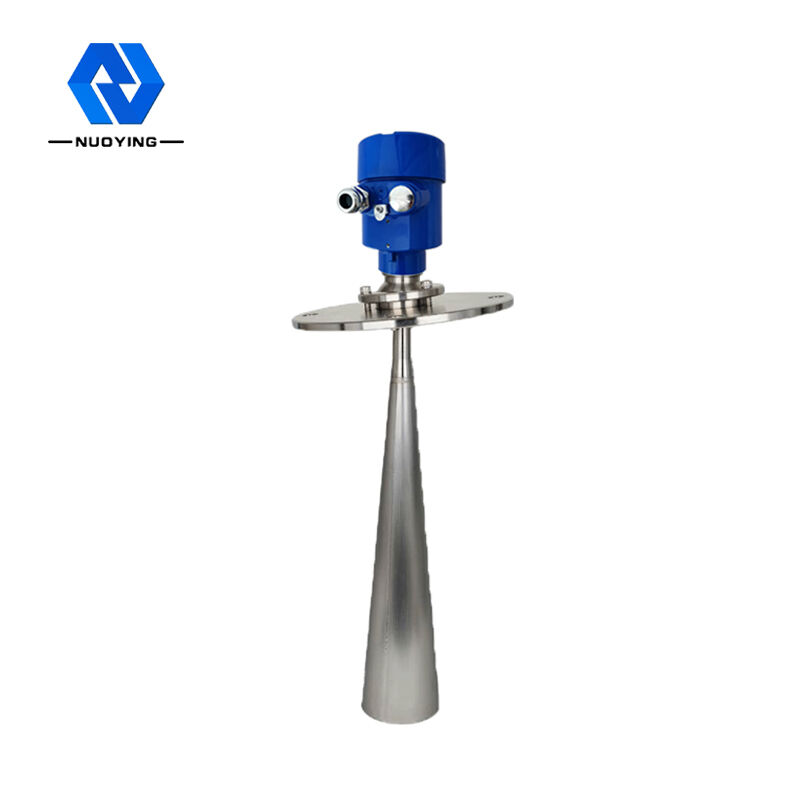

medidor nivelado do radar de 26GHz NYRD-809
O sensor nivelado da série do medidor NYR D80X do radar é um instrumento de medição de alta frequência do nível do radar 26Hz com uma distância máxima da medida de 80 medidores. A antena é aperfeiçoada mais, e o microprocessador rápido novo pode executar a análise que processa de modo que o instrumento possa ser fbr usado algumas condições complexas da medida tais como a chaleira da reação, armazenamento contínuo do sinal de uma taxa mais alta.
Parâmetro técnico do medidor nivelado do radar
Aplicação típica | Sólidos da monitoração, poeira, partículas, etc. |
Transmita a frequência | 26GHz |
Precisão | 3mm |
Escala | 30,80m |
Material da antena | 304 316L (opcionais) |
Amostra do eco | 100 times/s |
Temperatura do processo | -40~130℃, - 40~250℃ |
Umidade ambiental | 0~90% |
Definição | 1mm |
Conexão do processo | Flange universal |
Relação elétrica | M20×1. 5, ½ “NPT |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Poder da fonte | C.C. 24V (opcional) |
Poder | 3W |
Categoria à prova de explosões | ExiaCT6Ⅱ (opcional) |
Classe da proteção | IP67 |
Nota do ※: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários!
Princípio de medição do medidor nivelado do radar
A antena nivelada do radar emite-se um pulso estreito da micro-ondas e transmite-se o para baixo através da antena. Depois que o pulso toca na superfície do meio que está sendo medido, reflete-se para trás e está aceitado pelo sistema da antena outra vez, transmitindo o sinal à peça do circuito eletrônico convertida automaticamente em um sinal da posição do objeto (porque a velocidade da propagação do pulso é extremamente rápida, o tempo onde toma para que as ondas eletromagnéticas alcancem o alvo e refletir de volta ao receptor é quase instantâneo.)

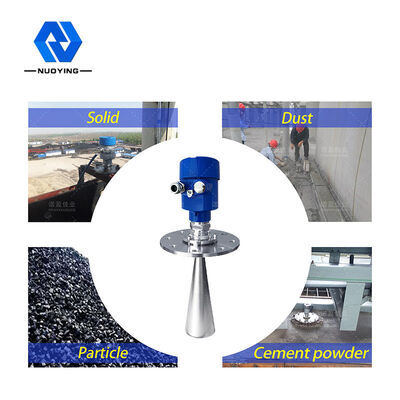

Campo nivelado da aplicação do medidor do radar
