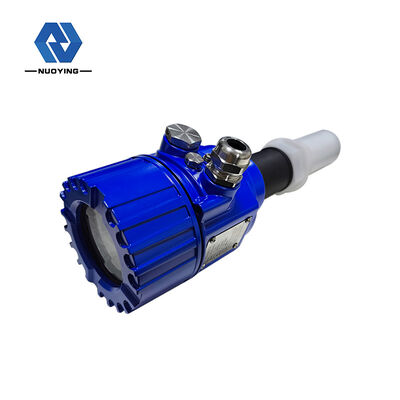

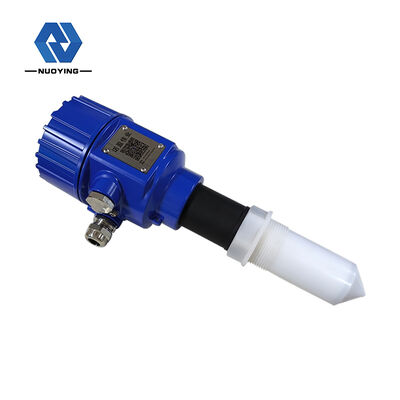

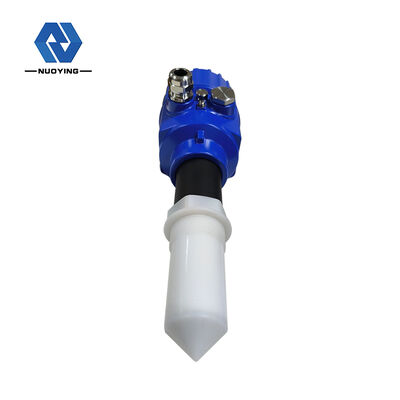

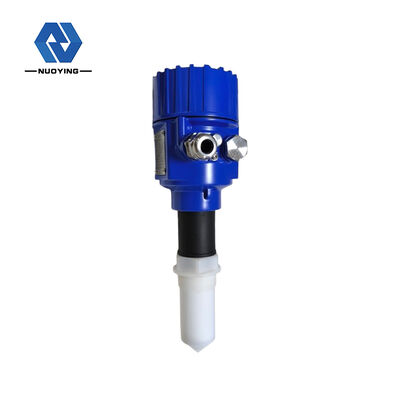

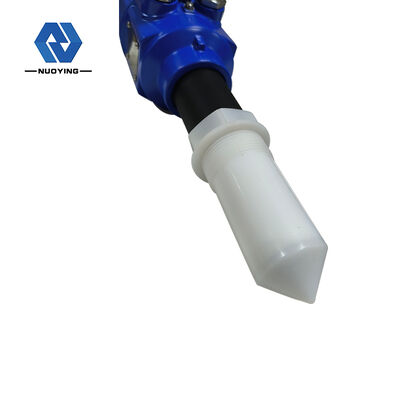

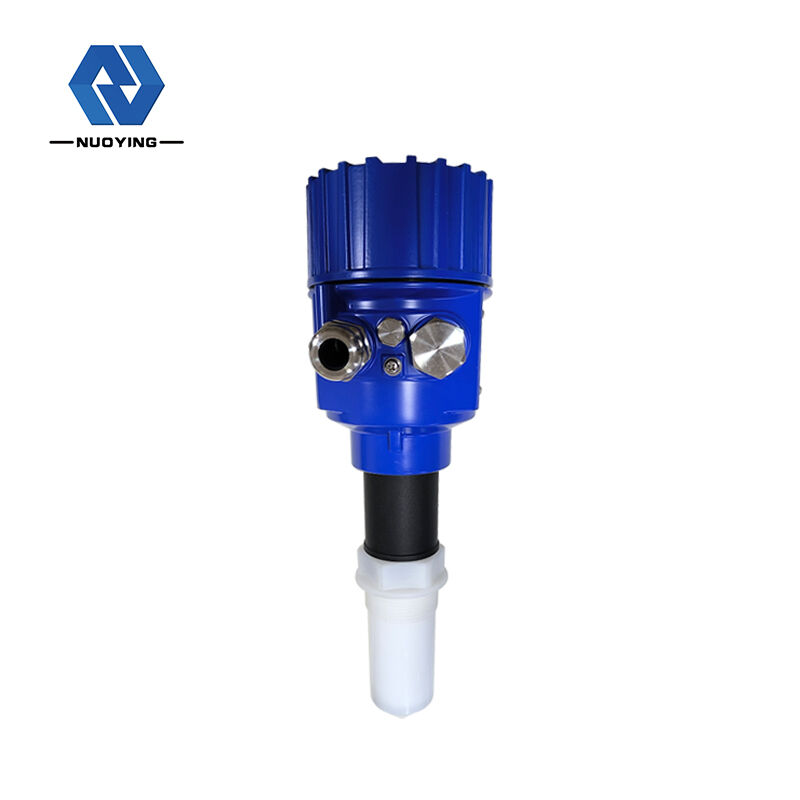

Não escala de medição nivelada do transmissor PTFE 0-10m do contato NYRD-805

Não escala de medição nivelada do transmissor PTFE 0-10m do contato NYRD-805
Não escala de medição nivelada do transmissor PTFE 0-10m do contato NYRD-805 Não escala de medição nivelada do transmissor PTFE 0-10m do contato NYRD-805 Não escala de medição nivelada do transmissor PTFE 0-10m do contato NYRD-805

Imagem Grande :  Não escala de medição nivelada do transmissor PTFE 0-10m do contato NYRD-805

Detalhes do produto:
Lugar de origem: China
Marca: NUOYINGJIAYE
Certificação: Explosion-proof certificate
Número do modelo: NYRD-805
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: $300 to $1750
Detalhes da embalagem: 30 cm × 20 cm × 20 cm
Tempo de entrega: 7 dias do trabalho
Termos de pagamento: T/T
Habilidade da fonte: 300 peças/pré mês

Não escala de medição nivelada do transmissor PTFE 0-10m do contato NYRD-805

descrição
Escala de medição: 0~10m Fonte de alimentação: 24VDC, 220VAC
Material: PTFE Conexão do processo: linha, flange (opcional)
Aplicação: vário líquido da corrosão Temperatura de funcionamento: -40~130℃
Categoria à prova de explosões: Ia IIC T6 Gb de Exia II C T6 GA Exd Pressão do processo: -0.1-2MPa, -1~20BAR
Realçar:

NYRD-805 contactam não o transmissor nivelado

,

Não transmissor nivelado PTFE do contato

,

Sensor nivelado do tanque de PTFE

medidor nivelado do radar de 26GHz NYRD-805

O medidor nivelado do radar NYRD805 é um instrumento de medição de alta frequência do nível do radar 26GHz com uma distância máxima da medida de 10 medidores. A antena é aperfeiçoada mais, e o microprocessador rápido novo pode executar uma análise mais de alta velocidade do sinal e um processamento, de modo que o instrumento possa ser usado em algumas ocasiões complexas tais como o vapor, espuma, poeira, cristalização, condensação, etc….

Parâmetro técnico do medidor nivelado do radar

Aplicação vário líquido da corrosão
Material da antena PTFE
Escala da medida 10m
Escala de frequência 26GHz
Precisão ±3mm
Temperatura média -40C~130℃
Pressão do processo -0,1 〜 0.3MPa
Fonte de alimentação 24VDC (duas linhas, quatro linhas)
Conexão do processo Linha, flange
Categoria da proteção IP67
Categoria à prova de explosões Ia IIC T6 Gb de Exia II C T6 GA Exd
Saída do sinal 4… 20mA/HART (dois/quatro) RS485/Modbus…

Nota do : Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários!

Princípio de funcionamento nivelado do medidor do radar

A antena nivelada do radar emite-se os pulsos estreitos da micro-ondas, que são transmitidos para baixo através da antena. Depois que o pulso toca na superfície do meio medido, reflete-se para trás e está recebido pelo sistema da antena outra vez, e o sinal é transmitido à peça do circuito eletrônico e convertido automaticamente em um sinal nivelado (porque a velocidade da propagação do pulso é extremamente rápida, a onda eletromagnética alcança o alvo e é refletida de volta ao receptor. O tempo tomado é quase instantâneo).

Características de projeto niveladas do medidor do radar

◎A antena é pequena em tamanho, fácil instalar; radar do não-contato, nenhum desgaste e nenhuma poluição.

◎Não afetado por mudanças da corrosão, da espuma, do vapor de água, da temperatura e da pressão.

◎O ângulo de feixe é pequeno e a energia é concentrada, que aumenta a capacidade e as ajudas do eco para evitar a interferência.

◎A área cega da medida é menor, e pode igualmente conseguir bons resultados para a medida pequena do tanque.

◎Relação de relação sinal-ruído alta para o melhor desempenho mesmo sob circunstâncias de flutuação.

Exigências niveladas da instalação do medidor do radar

  • O medidor nivelado i s do radar instalado em 1/4 ou 1/6 do diâmetro do tanque. Nota: A ROM da distância mínima f a parede do tanque deve ser 500 milímetros:① Plano de referência, ② Containercenteroraxisofsymmetry.

Não escala de medição nivelada do transmissor PTFE 0-10m do contato NYRD-805 0

A instalação nivelada do erro do medidor do radar

  • O tanque cônico não pode ser instalado acima da entrada. Nota: o para-sol e as medidas impermeáveis devem ser tomados ao instalar fora. Figura 4:① Certo, erro do ②

Não escala de medição nivelada do transmissor PTFE 0-10m do contato NYRD-805 1

  • Quando há os obstáculos no tanque que afetam a medida, um refletor deve ser instalado para medir normalmente. Figura 5: ①Certo, erro do ②
Não escala de medição nivelada do transmissor PTFE 0-10m do contato NYRD-805 2
Conexões elétricas do medidor nivelado do radar
Tensão de fonte
(4~20) mA/HART (Dois-fio
A fonte de alimentação e a parte do sinal da corrente de saída um cabo protegido dois-núcleo. Refira os dados técnicos para a fonte específica
escala da tensão. Para o tipo intrinsecamente seguro, uma barreira de segurança deve ser adicionada entre a fonte de alimentação e o instrumento.
(4~20) mA/HART (de quatro fios)
A fonte de alimentação e o sinal atual são separados, e cada um usa um fio protegido dois-núcleo. Refira
dados técnicos para a escala específica da tensão de fonte.
RS485/Modbus
A fonte de alimentação e o sinal de Modbus são separados, e cada um usa um fio protegido dois-núcleo. Refira
dados técnicos para a escala específica da tensão de fonte.
Método da conexão
Não escala de medição nivelada do transmissor PTFE 0-10m do contato NYRD-805 3
Classe nivelada da proteção do medidor do radar
Este instrumento cumpre inteiramente as exigências da classe IP66/67 da proteção. Figura 6:
  • Como assegurar sua instalação cumpre as exigências IP67:
  • Certifique-se que a cabeça de selagem não é danificada.
  • Certifique-se que o cabo não é danificado.
  • Certifique-se de que os cabos se usaram para encontrar as especificações elétricas da conexão. Dobre o cabo para baixo antes de incorporar a relação elétrica para assegurar-se de que essa água não flua no alojamento, não ver①
  • Aperte por favor a glândula de cabo, veem②
  • Obstrua por favor as conexões elétricas não utilizadas com as tomadas cegas, veem③
Não escala de medição nivelada do transmissor PTFE 0-10m do contato NYRD-805 4
Eliminação de erros nivelada do instrumento do medidor do radar
O instrumento tem três métodos da eliminação de erros, como segue:
Método 1: Exposição/chave
O instrumento é eliminado erros através dos 4 botões na tela de exposição. (Figura 7)① LCD; Botão do ②.
Método 2: Eliminação de erros do computador de anfitrião
Conecte à câmera superior através do CERVO (figura 8)
①RS232 ou USB; Medidor nivelado do radar do ②; Adaptador do CERVO do ③; ④ 250Ωresistance
Método 3: Programação handheld do programador do CERVO
Programador handheld do CERVO (figura 9)
①RS232 ou USB; Medidor nivelado do radar do ②; ③ 250Ωresistance
