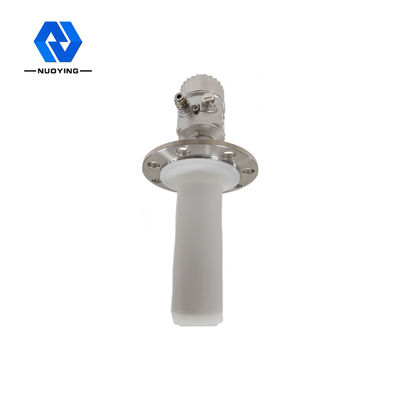

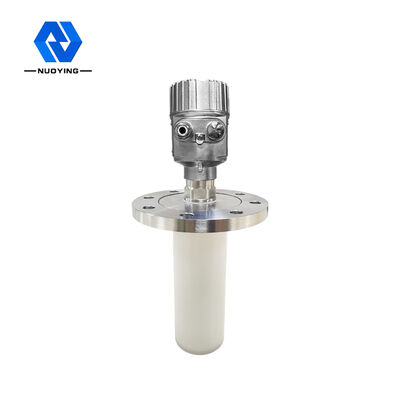

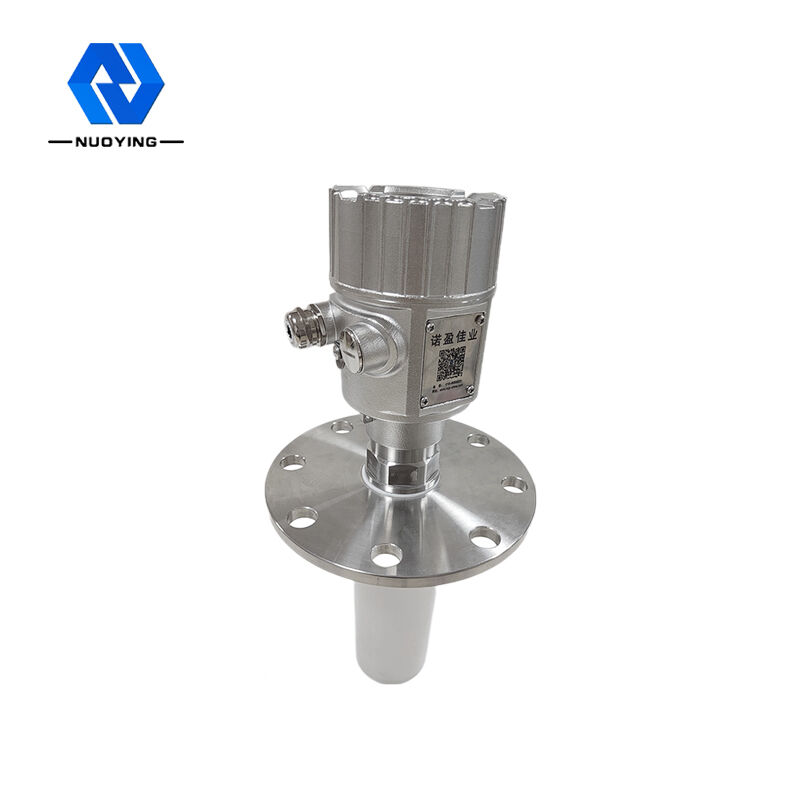

Tamanho feito sob encomenda da flange do calibre nivelado do radar do não-contato de IP67 PFA 26G

26GHz NYRD-86 Radar Nível Medidor

O sensor do medidor de nível por radar da série NYRD80X é um instrumento de medição de nível por radar de alta frequência de 26GHz com uma distância máxima de medição de 80 metros. A antena é ainda mais otimizada e o novo microprocessador rápido pode realizar processamento de análise de sinal de alta taxa, de modo que o instrumento possa ser usado para algumas condições de medição complexas, como reator, armazenamento de sólidos.

Radar Nível Medidor Parâmetro Técnico

※ Nota: Produtos podem ser personalizados de acordo com os requisitos específicos dos usuários!

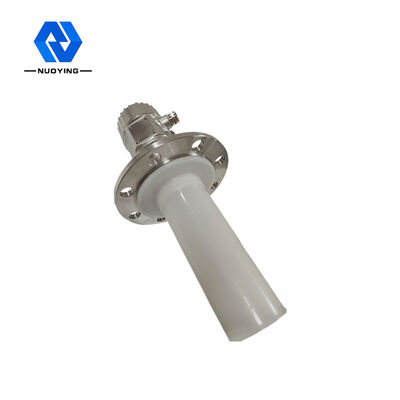

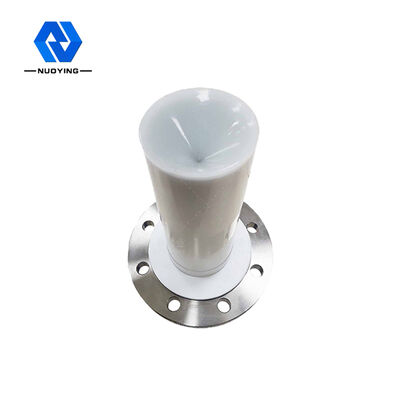

A antena do medidor de nível por radar usando material PFA, o plástico PFA é um copolímero de uma pequena quantidade de perfluoropropil perfluorovinil  e politetrafluoroetileno. A coesividade de fusão é aprimorada e a viscosidade da solução é diminuída, enquanto as propriedades permanecem inalteradas em comparação com o PTFE. A resina pode ser processada diretamente por moldagem termoplástica comum. Adequado para fabricar peças resistentes à corrosão, peças resistentes ao desgaste, peças de vedação, peças isolantes e peças de instrumentos médicos.

Radar Nível Medidor Princípio de medição

A antena de radar emite um pulso de micro-ondas estreito e o transmite para baixo através da antena. Após o pulso tocar a superfície do meio a ser medido, ele é refletido de volta e aceito novamente pelo sistema de antena, transmitindo o sinal para a parte do circuito eletrônico automaticamente convertido em um sinal de posição do objeto (porque a velocidade de propagação do pulso é extremamente rápida, o tempo que as ondas eletromagnéticas levam para atingir o alvo e retornar ao receptor é quase instantâneo.)

Radar Nível Medidor Características de design

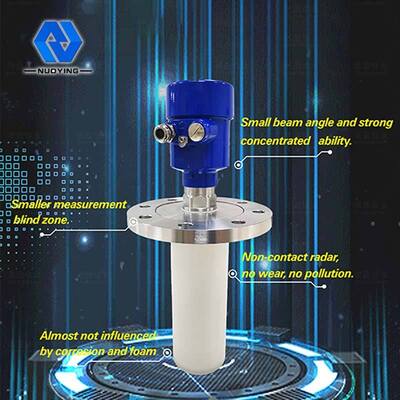

• A antena é pequena e fácil de instalar; Radar sem contato, sem desgaste, sem poluição.
• Quase não afetado por corrosão e espuma; É quase inafetado por mudanças no vapor d'água, temperatura e pressão na atmosfera.
• Ambientes com poeira séria têm pouca influência no trabalho do medidor de nível de alta frequência.
• Comprimento de onda mais curto e melhor reflexão em superfícies sólidas inclinadas.
• O ângulo do feixe é pequeno e a energia é concentrada, o que aumenta a capacidade de eco e é benéfico para evitar objetos interferentes.
• A área cega de medição é menor e bons resultados podem ser obtidos para medição de tanques pequenos.
• A alta relação sinal-ruído permite melhor desempenho mesmo em condições flutuantes.
• Alta frequência é a melhor escolha para medir meios sólidos e de baixa constante dielétrica.
