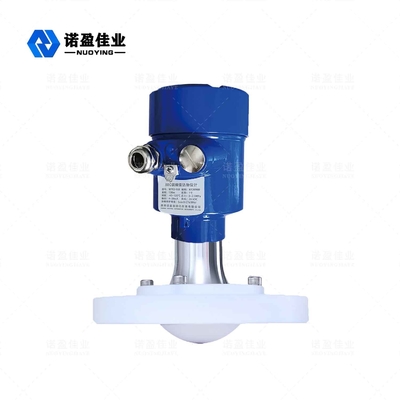

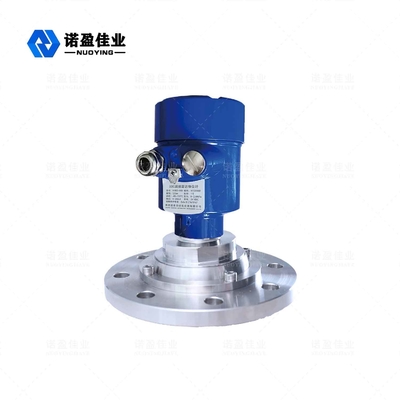

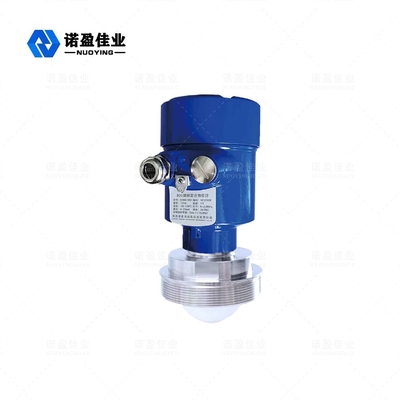

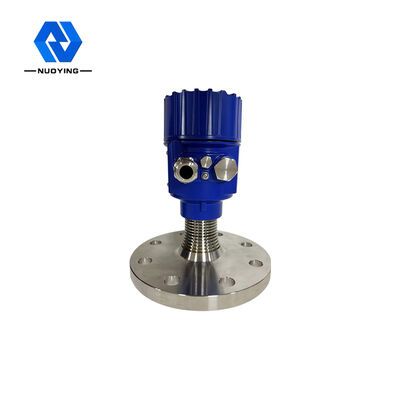

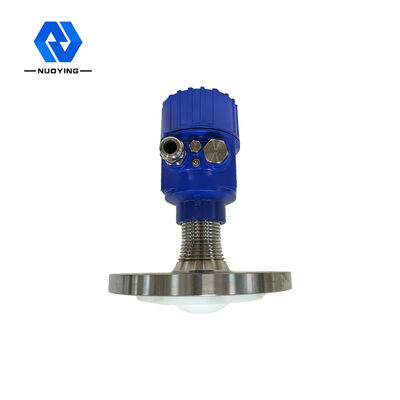

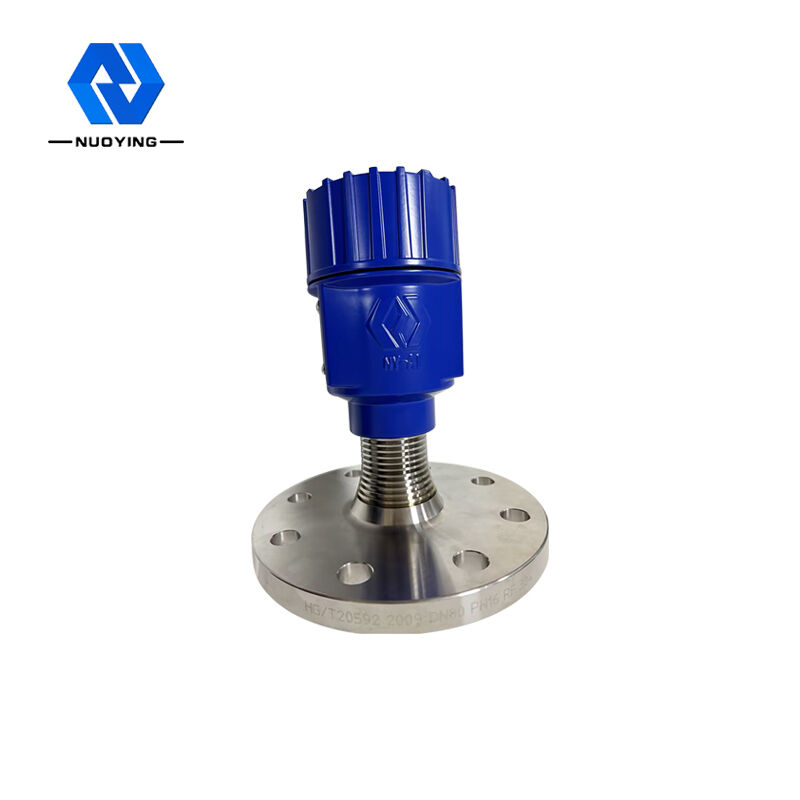

Modulação do Transmissor de Nível de Radar de Frequência Contínua IP65 80 Ghz 20m 40m 80m

Modulação do Transmissor de Nível de Radar de Frequência Contínua IP65 80 Ghz 20m 40m 80m

Brand Name: NUOYINGJIAYE
Model Number: NYRD-PB
MOQ: 1
preço: $160 to $1500
Payment Terms: T/T
Supply Ability: 200 peças/pré mês
Detail Information
Lugar de origem:
China
Certificação:
Explosion-proof certificate
Escala de medição:
120m
Frequência transmissora:
76GHz~81GHz, largura 5GHz da frequência de exploração de FM
Formulário da antena:
antena de lente, antena de lente anticorrosiva
Conexão do processo:
Parafuse a linha, flange (opcional), flangeada
Precisão da medida:
0.05%~0.1%F.S
Temperatura de funcionamento:
-40~130℃, - 40~250℃
Saída do sinal:
4-20mA, 4-20mA/HART (dois fios/de quatro fios)
Fonte de alimentação:
24VDC, 220VAC
Detalhes da embalagem:
40cm×30cm×30cm
Habilidade da fonte:
200 peças/pré mês
Destacar:

Transmissor de Nível de Radar IP65 80 Ghz

,

Transmissor de Nível de Radar de Frequência Contínua

,

Medidor de Nível de Líquido 20m 40m

Product Description

Medidor de nível de radar de onda de modulação de frequência contínua de 80 GHz, faixa de medição: 0 ~ 20 m, 0 ~ 40 m, 0 ~ 80 m, medidor de nível de líquido

Modulação de Frequência Contínua de 80GHz Aceno Radar Nível Metro



O que é uma onda eletromagnética de onda milimétrica;geralmente o domínio de frequência de 30-300 GHz (comprimento de onda 1-10 mm) onda eletromagnética é chamada de onda milimétrica, que está localizada na faixa de comprimento de onda sobreposto de microondas e onda de infravermelho distante, por isso tem as características
de ambos os espectros.A banda de 76-81GHz deste produto é a área com menos entendimento e desenvolvimento de aplicações de seres humanos até agora.



Radar Nível MetroParâmetro técnico



Frequência de transmissão 76 GHz ~ 81 GHz, largura de frequência de varredura FM 5 GHz
Forma de antena antena de lente, antena de lente anticorrosiva
Material da antena PTFE, 304+PTFE
Faixa de medição 0,08~120m
Precisão da medição 0,05%~0,1%FS
Fonte de energia 24 VCC, 220 VCA
Saída de sinal 4...20mA/HART/RS485/Modbus...
Temperatura do processo -40~+130℃, -40~+260℃ (≥260℃ pode ser personalizado)
Pressão do processo -0,1~4,0MPa
Conexão do processo Rosca, Suporte, Flange, Braçadeira Sanitária (opcional)
Nível de proteção IP65, IP67, IP68 (opcional)
Grau à prova de explosão ExiaⅡCT6 Ga, ExdⅡCT6 Gb


Observação:Produtospode serpersonalizado de acordo comaorequisitos específicosdoComercial!

Modulação do Transmissor de Nível de Radar de Frequência Contínua IP65 80 Ghz 20m 40m 80m 0



Radar Nível MetroOperativo Princípio



Os produtos de radar FMCW de onda FM (também chamados radares de ondas milimétricas), porque usam bandas de ondas milimétricas com uma frequência mais alta do que os radares de banda Ku, são importantes na detecção remota de alvos e ambientes de fumaça e poeira fortes, como imagens de longa distância e multi imagem espectral.Aplicação, e pode detectar alvos menores do que o radar de microondas e obter um posicionamento mais preciso, com maior resolução e maior confidencialidade.

Radar Nível MetroCaracterísticas de design



◎ Muito bom desempenho transitório: Baseado no chip de frequência de rádio de ondas milimétricas CMOS auto-desenvolvido, ele realiza uma arquitetura de frequência de rádio mais apertada e uma relação sinal-ruído mais alta.

◎ Largura de banda de trabalho de 5 GHz, para que o produto tenha maior resolução de medição e precisão de medição.

◎ Coerência: Oscilação de dipolo acionada por corrente seca ou efeito de frequência de diferença não linear do pulso de laser coerente;

◎ Baixa energia: A energia do fóton de onda milimétrica é de apenas alguns milielétrons volts, e não haverá ionização de raios-X e danos à substância a ser detectada, portanto, não é fácil danificar a substância a ser detectada.

◎Forte penetrabilidade: Tem forte poder de penetração para materiais não polares.Muitos materiais apolares não metálicos têm menos absorção de raios nesta banda, de modo que podem ser usados ​​para detectar a estrutura interna dos materiais.Por exemplo, cerâmica/papelão/produtos plásticos/espumas são transparentes à radiação eletromagnética nesta faixa e também podem ser usados ​​para monitoramento de segurança de aeroportos/estações, como detecção de máquinas/explosivos e drogas, ou para detecção de soldagem de placas de circuito.

◎ Facilmente absorvido por moléculas polares;esta banda tem menos espalhamento em materiais não uniformes e pode detectar e medir o conteúdo de vapor de água.Também é possível estudar a composição do material ou realizar o controle de qualidade analisando seu espectro característico.

◎ Grande alcance e pequena área cega.O alcance máximo pode chegar a 120m, e a zona cega pode chegar a 8cm.

◎ O ângulo de feixe pequeno e o tamanho pequeno da antena facilitam a instalação.É menos afetado pelo tamanho do corpo do tanque e pela interferência de obstáculos.

◎O comprimento de onda é mais curto e tem melhores características de reflexão na superfície sólida, portanto, nenhum flange universal especial é necessário para mirar.

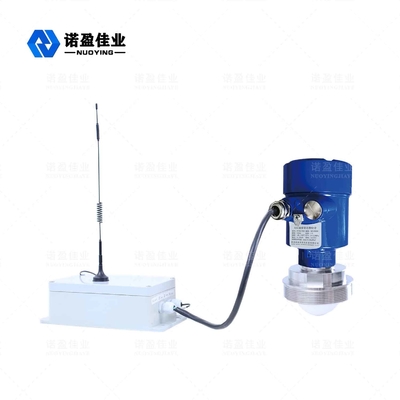

◎ Suporte a depuração remota e atualização remota para facilitar o trabalho de manutenção do pessoal no local.



Como um radar de banda de 80 GHz usado em medição industrial, possui medição de nível e nível de líquido de alta precisão e sem contato.Tem as vantagens incomparáveis ​​de outros radares de pulso de micro-ondas comuns e radares de onda guiada.O feixe extremamente estreito e a capacidade de penetração são mais eficazes.

Adapte-se a condições de trabalho ultracomplexas sem comprometer o desempenho da medição.
