| Nome da marca: | NUOYINGJIAYE |
| Número do modelo: | NYRD701 |
| MOQ: | 1 pc |
| preço: | $450~$1700/pc |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 1000 pcs/month |

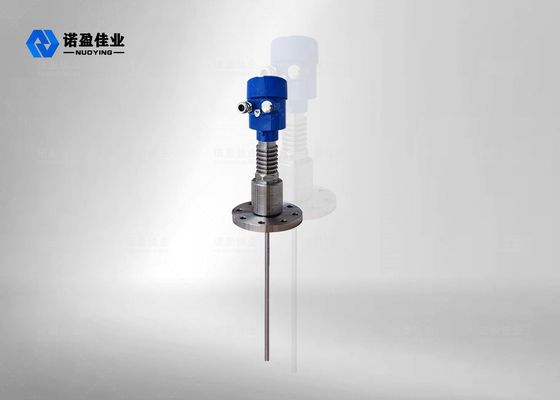

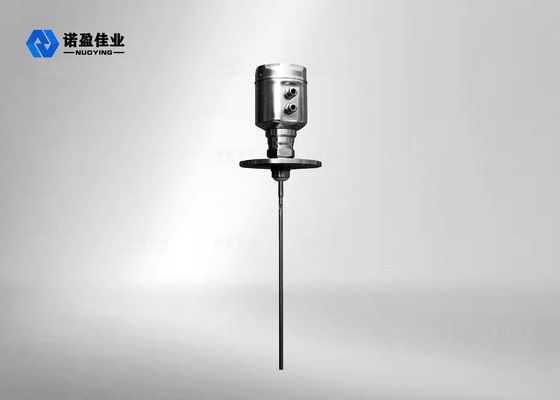

NYRD 701 Transmissor de Nível Radar de Onda Guiada SS304 SS316 Sonda de Haste -20～80 °C
Princípio de funcionamento do Transmissor de Nível Radar de Onda Guiada NYRD 702 6m Contactável Alta Precisão
O pulso de micro-ondas de alta frequência emitido pelo radar de onda guiada propaga-se ao longo do componente de detecção (cabo de aço ou haste) e encontra o meio medido. Devido à mudança repentina da constante dielétrica, causa reflexão, e uma parte da energia do pulso é refletida de volta. O intervalo de tempo entre o pulso transmitido e o pulso refletido é proporcional à distância do meio medido.
Input processo
O radar de onda guiada é uma ferramenta de medição baseada no princípio do tempo de viagem. A onda de radar viaja à velocidade da luz, e o tempo de viagem pode ser convertido em sinal de nível do objeto por componentes eletrônicos. A sonda emite pulsos de alta frequência e propaga-se ao longo do cabo ou sonda de haste.
Output processo
Ao inserir a altura do tanque vazio E(= zero), a altura do tanque cheio F(= alcance total) e alguns parâmetros de aplicação, os parâmetros de aplicação adaptarão automaticamente o medidor ao ambiente de medição, correspondendo à saída de 4-20mA.
Características de designdo Transmissor de Nível Radar de Onda Guiada NYRD 702 6m Contactável Alta Precisão
◎O medidor de nível de objeto de radar de onda guiada adota tecnologia avançada de processamento de micro-ondas e tecnologia exclusiva de processamento de Eco Discovery Echo, medição por contato, alta precisão de medição, medição mais precisa. Ao mesmo tempo, o radar de onda guiada não é afetado pelo ambiente externo, como temperatura média e adesão.
◎A série 70X do medidor de nível de objeto de radar de onda guiada é adequada para várias condições de trabalho complexas e aplicações devido aos vários modos de conexão de processo e tipos de módulo de detecção. Como: alta temperatura, alta pressão e meio de baixa constante dielétrica.
◎Modo de trabalho por pulso, baixa potência de emissão, pode ser instalado em uma variedade de recipientes de metal e não metal, sem danos ao corpo humano e ao meio ambiente.
Parâmetro técnico do Medidor de Nível Radar de Onda Guiada NYRD 701 de 30m Contactável e Alta Precisão em Alta Temperatura, Pressão
| Aplicação típica | Líquido (baixa constante dielétrica Bobina de aquecimento embutida, escada,) |
| Pó (cinzas volantes, pó de calcário,) | |
| Sólido (grãos, cascalho) | |
| Modelo do produto | NYRD701 |

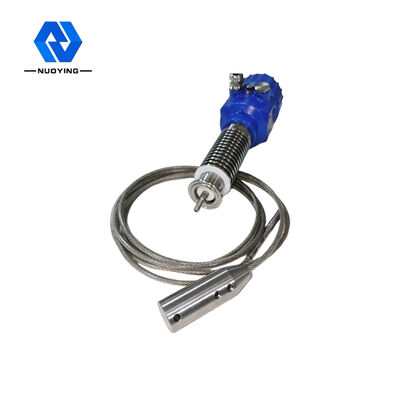

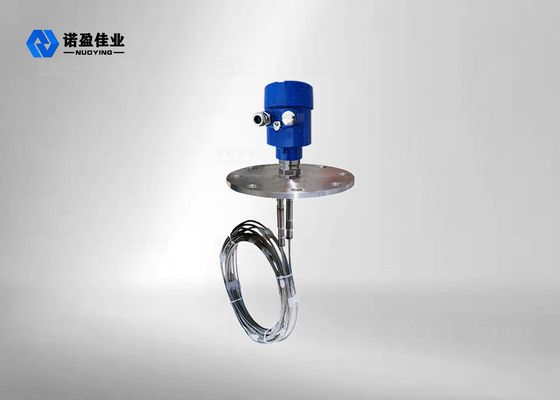

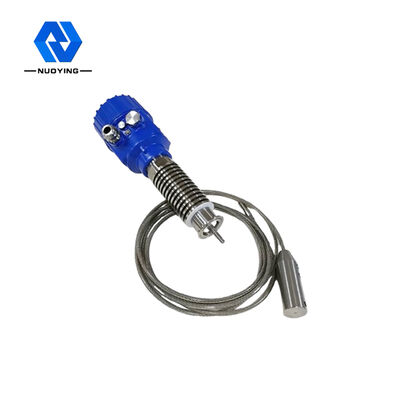

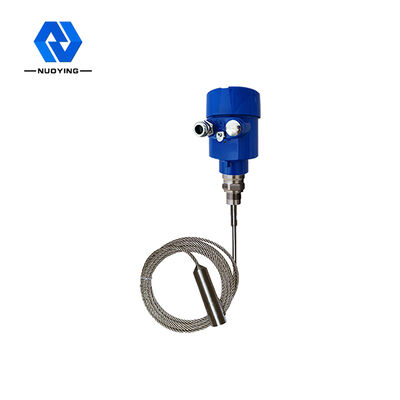

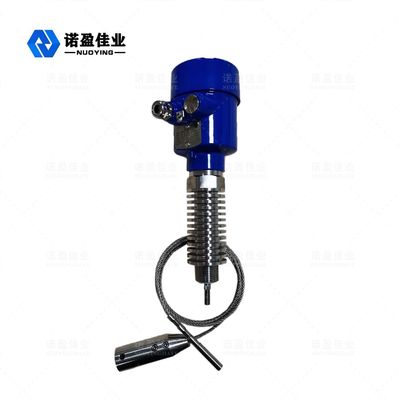

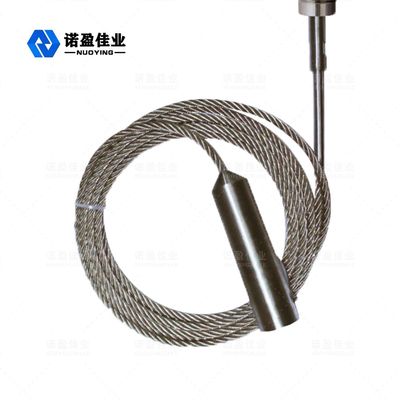

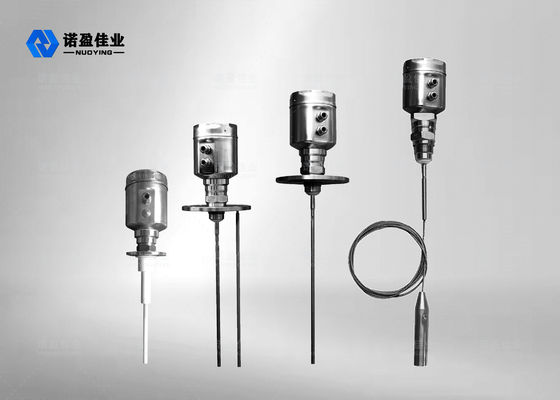

| Forma da antena | Tipo cabo, tipo haste, |
| Material da antena | PTFE, 304, 316 |
| Amostragem de eco | 55 vezes/s |
| Faixa de medição | 6m, 30 m |
| Precisão da medição | 0,05% ~ 0,1% F.S |
| Fonte de alimentação | 24VDC (dois fios, quatro fios), 220VAC |
| Saída de sinal | 4... 20mA/HART/RS485/Modbus... |
| Temperatura do processo | -40~ +130°C, -40~ +250 °C, -40~ +500 °C |
| Pressão do processo | -0,1~2,0MPa, -0,1~4,0MPa |
| Conexão do processo | Rosca, suporte, flange, braçadeira (opcional) |
| Interface elétrica | M20×1.5 , ½ " NPT |
| Grau de proteção | IP 65, IP 67, IP 68 |
| Grau à prova de explosão | ExdIICT6Gb |
※Nota: O produto pode ser personalizado de acordo com os requisitos específicos dos usuários.
