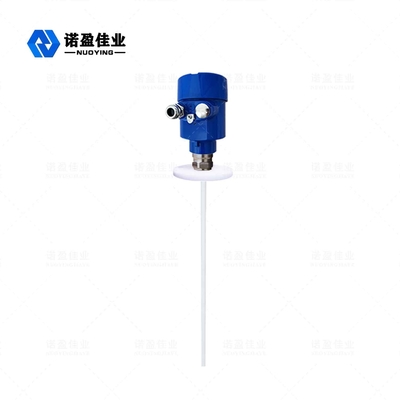

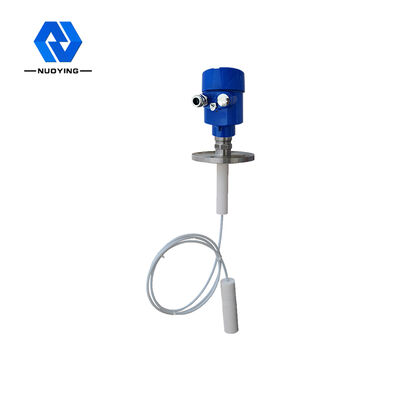

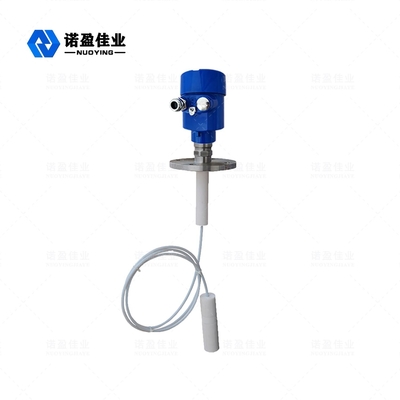

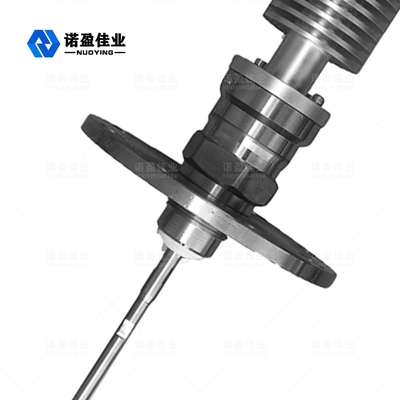

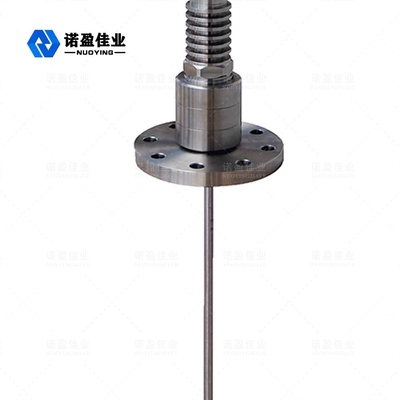

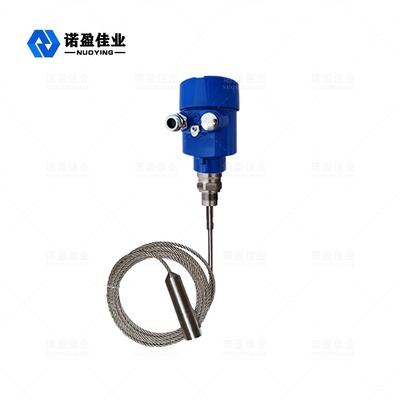

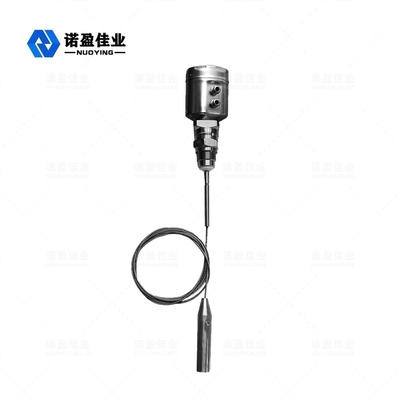

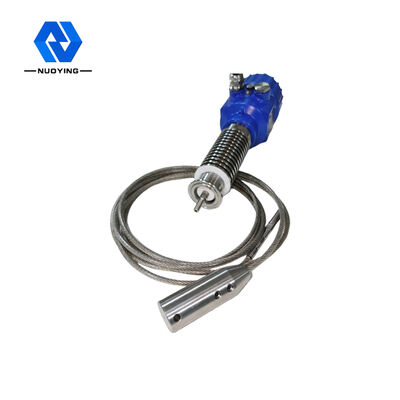

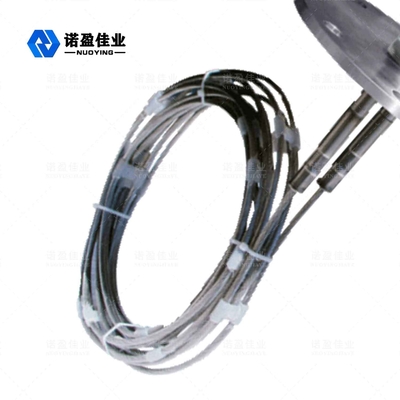

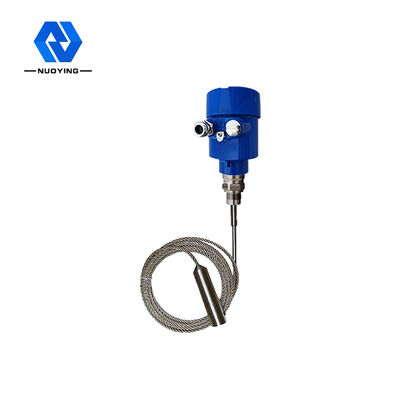

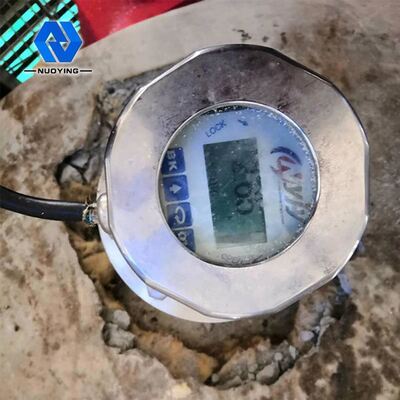

Transmissor de nível radar guiado NYRD701 para medição contínua de nível de líquidos, pastas e lamas

Transmissor de Nível Radar Guiado NYRD701 para Medição Contínua de Nível de Líquidos, Pastas e Lamas

Princípio de Funcionamento do Transmissor de Nível Radar Guiado NYRD701

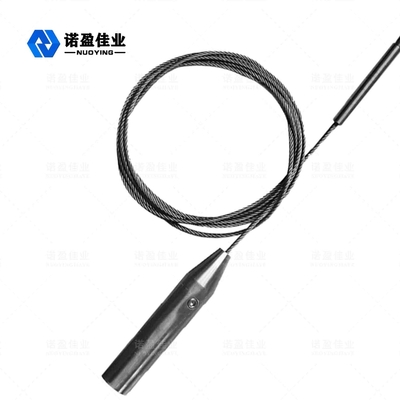

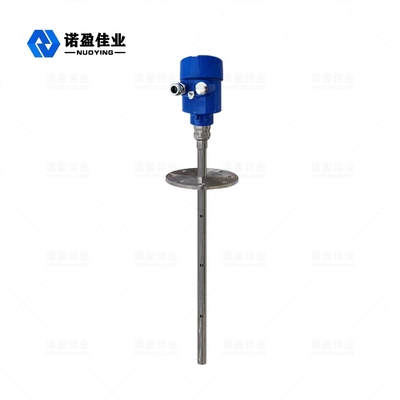

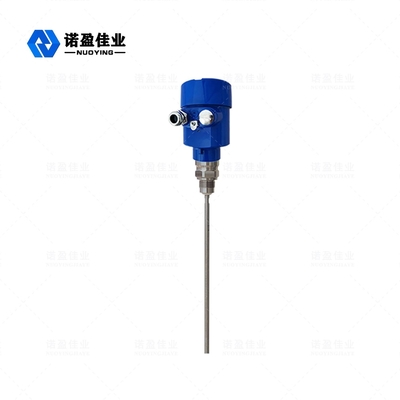

O pulso de micro-ondas de alta frequência enviado pelo radar de onda guiada propaga-se ao longo do componente de detecção (cabo de aço ou haste de aço). Ao encontrar o meio medido, causa reflexão devido à mudança súbita da constante dielétrica, e parte da energia do pulso é refletida de volta. O intervalo de tempo entre o pulso transmitido e o pulso refletido é proporcional à distância do meio medido.

Entrada:

O radar de onda guiada é um instrumento de medição baseado no princípio da viagem no tempo. A onda de radar viaja à velocidade da luz, e o tempo de viagem pode ser convertido em sinal de nível de material através de componentes eletrônicos. A sonda emite um pulso de alta frequência e propaga-se ao longo do cabo ou da sonda de haste. Quando o pulso encontra a superfície do material, ele é refletido de volta e recebido pelo receptor no instrumento, e o sinal de distância é convertido em sinal de nível de material.

O sinal refletido é transmitido para o circuito eletrônico do instrumento ao longo do cabo ou da sonda de haste. O microprocessador processa o sinal e identifica o eco gerado pelo pulso de micro-ondas na superfície do material. O reconhecimento correto do sinal de eco é concluído por software de pulso.

A distância D da superfície do material é proporcional ao tempo de viagem do pulso T:

D=C×T/2 (C é a velocidade da luz).

Como a distância E do tanque vazio é conhecida, o nível do material L é:

L=E-D

Saída:

É definido pela entrada da altura do tanque vazio E (= ponto zero), altura total do tanque F (= escala total) e alguns parâmetros de aplicação. Os parâmetros de aplicação adaptarão automaticamente o instrumento ao ambiente de medição, correspondendo à saída de 4-20mA.

Característica de Design do Transmissor de Nível Radar Guiado NYRD701

1. O medidor de nível de radar inteligente adota tecnologia avançada de processamento de micro-ondas e tecnologia exclusiva de processamento de eco de descoberta de eco. Medição por contato, alta precisão de medição, medição mais precisa. Ao mesmo tempo, o radar de onda guiada é resistente à adesão e não é afetado por temperaturas externas, como temperatura média e adesão.

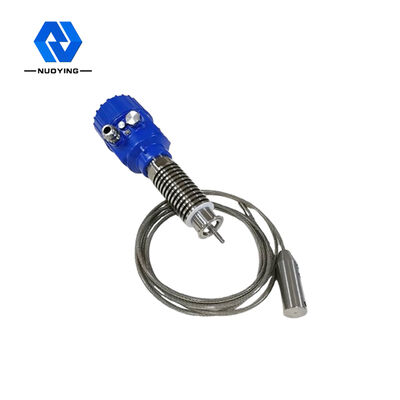

2. Uma variedade de modos de conexão de processo e tipos de componentes de detecção tornam os medidores de nível de radar de onda guiada da série 70X adequados para várias condições de trabalho e aplicações complexas. Como alta temperatura, alta pressão e meios de baixa constante dielétrica.

3. Com o modo de trabalho por pulso, o produto tem potência de emissão extremamente baixa e pode ser instalado em vários recipientes de metal e não metal, sem danos ao corpo humano e ao meio ambiente.

Parâmetros Técnicos do Transmissor de Nível Radar Guiado NYRD701

Nota: Os produtos podem ser personalizados de acordo com os requisitos específicos dos usuários.

Campo de Aplicação do Transmissor de Nível Radar Guiado NYRD701

1. Usinas de energia: Reservatórios, bombas de silo, conchas de vapor, armazenamento de cinzas, tanques de óleo, etc.

2. Campo de petróleo: Tanques de armazenamento de petróleo bruto, tanques de armazenamento de óleo refinado, separadores trifásicos, tanques de decantação, tanques de esgoto, tanques de lama de perfuração, etc.

3. Químico: Torre de destilação de petróleo bruto, silo de matéria-prima, silo intermediário, tanque de reação, tanque de amônia, tanque de armazenamento de asfalto, etc.

4. Metalurgia: Silos de matéria-prima, silos de material auxiliar, tanques tampão de células eletrolíticas, etc.

5. Recursos hídricos: Canais, reservatórios, irrigação agrícola, monitoramento do nível da água do rio, alerta de enchente, inundação urbana, etc.

6. Produtos alimentícios: Fábrica de suco, fábrica de leite, tanque de armazenamento de açúcar bruto, tanque de armazenamento de pasta de tomate, tanque de armazenamento de cervejaria, etc.

7. Produtos farmacêuticos: Tanques de armazenamento de produtos farmacêuticos chineses, separadores, tanques de fermentação, etc.

8. Tratamento de água: Reservatórios, fossas sépticas, tanques de tratamento de água, tanques de sedimentação, poços profundos, redes de água potável, etc.

9. Papel: Silo de matéria-prima, torre de armazenamento, tambor de secagem, silo de armazenamento de material químico, etc.

10. Outros: Pedreira, mina de carvão, proteção ambiental, construção naval e outras indústrias.
