| Nome da marca: | NUOYINGJIAYE |
| Número do modelo: | NYRD-806 |
| MOQ: | 1 por cento |
| preço: | $450~$1700/pc |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 1000 peças/mês |

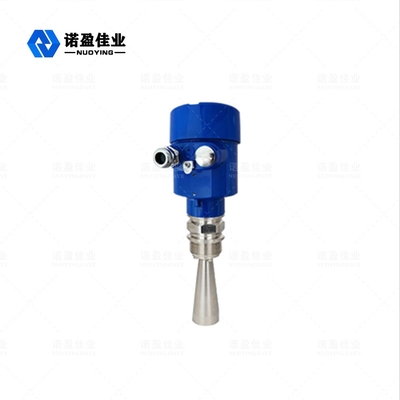

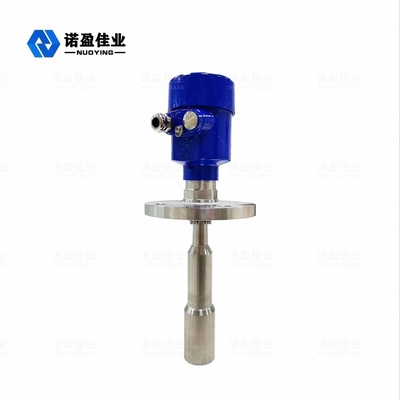

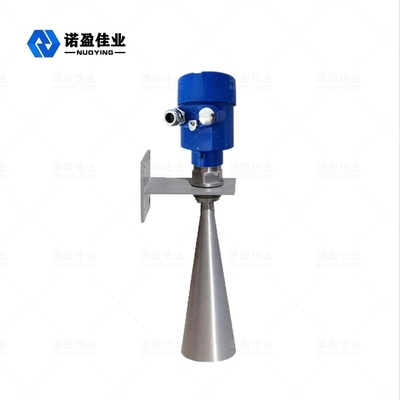

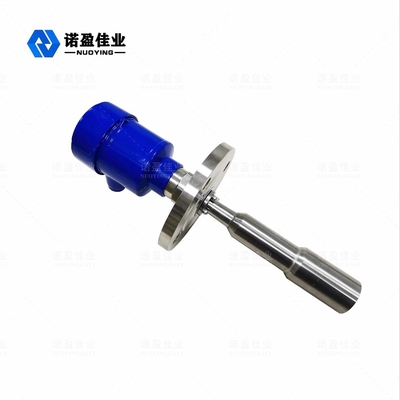

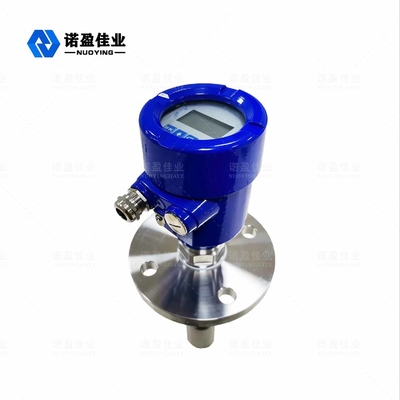

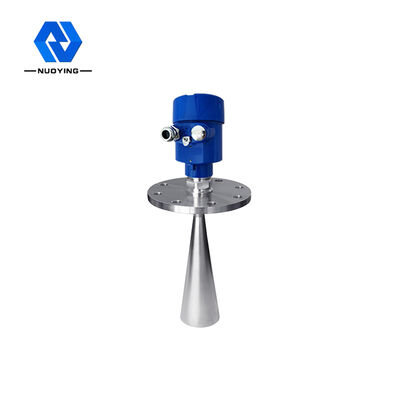

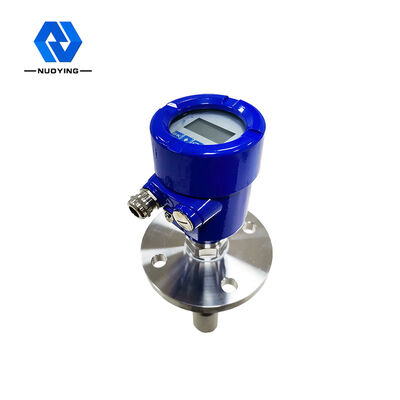

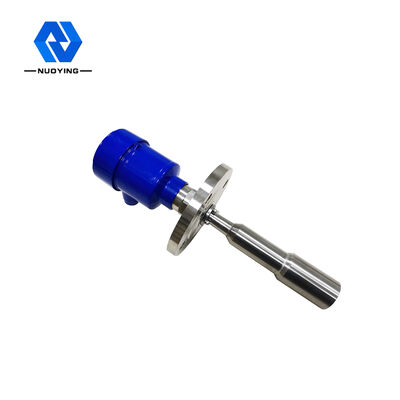

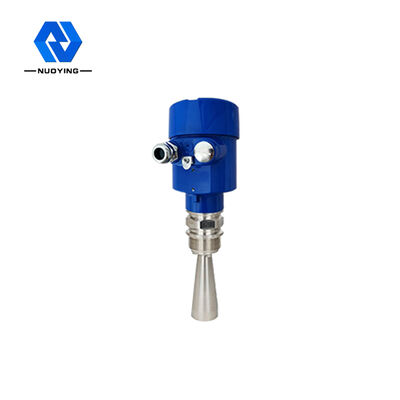

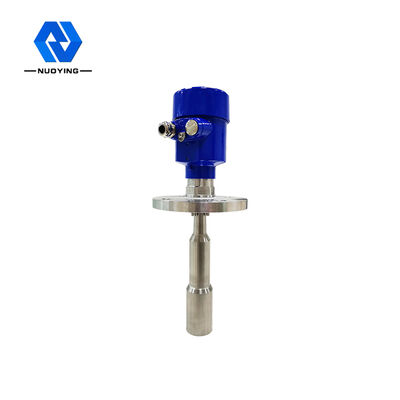

Medidor de Nível de Radar Inteligente NYRD 806 26GHz para Anti-corrosão e Resistência à Corrosão, Instrumentos de Medição de Nível 4-20mA e RS485
Princípio de Funcionamento do Medidor de Nível de Radar Inteligente NYRD 806 26G para Líquidos Resistentes à Temperatura/Pressão e Ligeiramente Corrosivos
Os sensores da série Medidor de Nível de Radar (NYRD80X) são instrumentos de medição de nível de radar de alta frequência de 26 GHz, medindo a distância máxima de até 80 metros. A antena é ainda mais otimizada, e os novos microprocessadores rápidos podem realizar análise e processamento de sinal de maior taxa, permitindo que o medidor seja usado em condições de medição complexas, como tanques de reação e silos de sólidos.
De acordo com a diferença de tempo ultrassônico desde o lançamento até a recepção e conhecido para determinar o nível do som, os sinais de micro-ondas são processados por dispositivos eletrônicos e finalmente convertidos em sinais elétricos relacionados ao nível do objeto
Referência de medição: superfície de vedação da rosca inferior ou flange.
Nota: Ao usar o tempo do nível do radar, certifique-se de que o nível mais alto do material não possa entrar na área cega de medição (a área mostrada em D na figura).
Características de design do Medidor de Nível de Radar Inteligente NYRD 806 26G para Líquidos Resistentes à Temperatura/Pressão e Ligeiramente Corrosivos
◎ Quase imune à corrosão e espuma; Não afetado pela densidade média, temperatura e mudanças de pressão.
◎ O tamanho da antena é pequeno, fácil de instalar; Radar sem contato, sem desgaste, sem poluição.
◎ O ambiente de poeira séria tem pouca influência no trabalho do medidor de nível de alta frequência.
◎ Comprimento de onda mais curto, melhor reflexão em superfícies sólidas inclinadas.
◎ O ângulo do feixe é pequeno, a energia é concentrada, o que aumenta a capacidade de eco e é propício para evitar objetos de interferência.
◎ A área cega de medição é menor, para medições de tanques pequenos também obterá bons resultados.
◎ Alta relação sinal-ruído, mesmo em caso de flutuações também pode obter melhor desempenho.
caso de flutuações também pode obter melhor desempenho.
◎ Alta frequência, é a melhor escolha para medir sólidos e meio com baixa constante dielétrica. Alta frequência, é a melhor escolha para medir sólidos e meio com baixa constante dielétrica.
Parâmetros Técnicos de Medidor de Nível de Radar Inteligente NYRD 806 26G para Líquidos Resistentes à Temperatura/Pressão e Ligeiramente Corrosivos
| Aplicação típica | Líquido resistente à temperatura, resistente à pressão e ligeiramente corrosivo |
|
modelo do produto |
NYRD806 |
| Forma da antena | Haste, gota d'água, plana, trompete, superfície lançada, lente |
| Material da antena | 316 |
| faixa de medição | 30m |
| precisão da medição | 0,05%~0,1%F.S |
| Tensão de alimentação | 24VDC (dois fios, quatro fios) |
| saída de sinal | 4...20mA/HART/RS485/Modbus... |
| Temperatura do processo | -40~+250 ℃ |
| Pressão do processo | -0,1~4,0 MPa, |
| ligação do procedimento | suporte, flange (opcional) |
| Interface elétrica | M20*1.5, ½ ″NPT |
| níveis de proteção | IP67 (opcional) |
| classificação à prova de explosão | Exia II CT6 |
※Nota: O produto pode ser personalizado de acordo com os requisitos específicos dos usuários.
