Canal de água, reservatórios, rios, lagos, bancos de água, etc.
Faixa de medição:
30M, 80M
Precisão:
±3mm
Temperatura do processo:
-40~80℃
Pressão de processo:
-0,1 a 3,0 MPa
Conexão do processo:
Flange/bracket (seletivo)
Classe de protecção:
IP67
saída de sinal:
4...20mA/HART/RS485/Modbus...
Grau:
industriais
Detalhes da embalagem:
40*30*30CM
Habilidade da fonte:
1000 pcs por mês
Descrição do produto
Ferramenta de medição do nível do metro Tanque de monitoramento de água líquida Dispositivo de medição 26ghz Sensor de silo de cimento

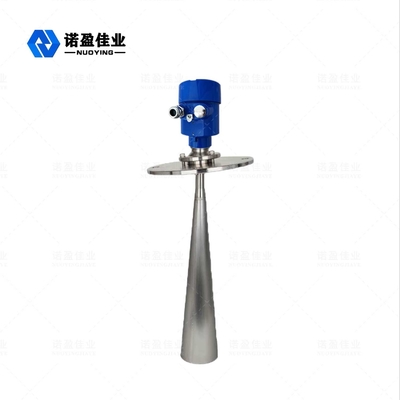

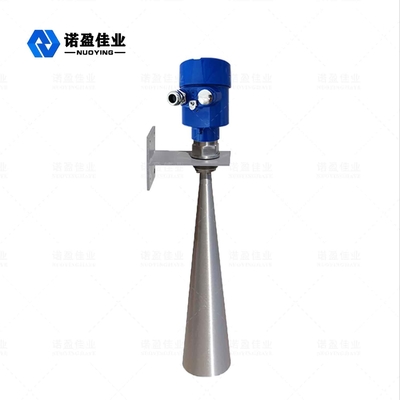

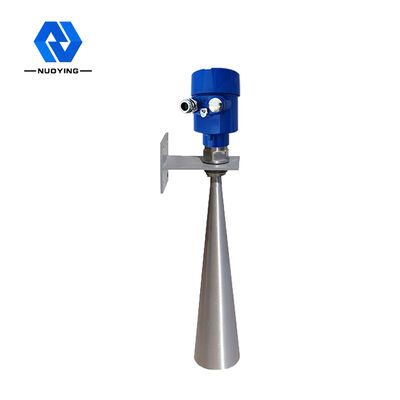

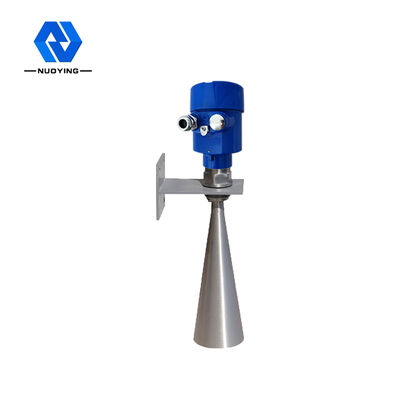

Transmissor de nível de radar NYRD-SL
Resumo
Parâmetros do produto
Aplicação típica

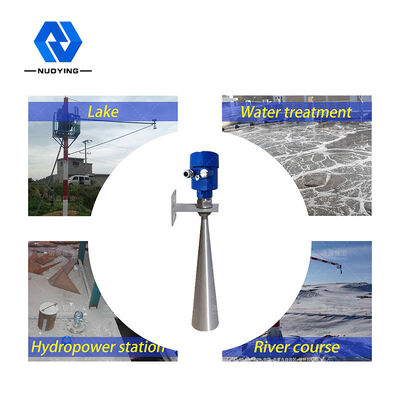

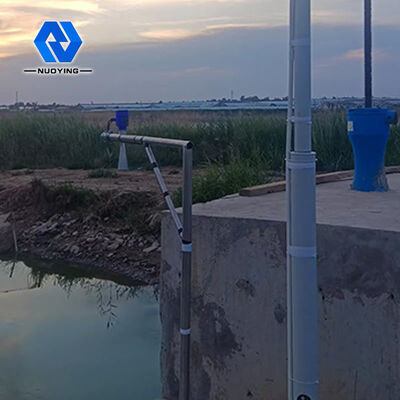

Esgotos, reservatórios, rios, lagos, bacias, etc.
Material de antena
316L (facultativo)
Faixa de medição
30m,80m (opcional)
Precisão de medição
0.05%-0.1%F.S.
Fornecimento de energia
24VDC ((Duas linhas, quatro linhas)
Temperatura média
-40°C a +80°C
Conexão de processo
Bracket, flange (opcional)
Pressão de processo
0.1~2.0MPa
Grau à prova de explosão
Exia II CT6 (facultativo)
Dimensões da estrutura da concha do medidor de nível de radar (unidade: mm)

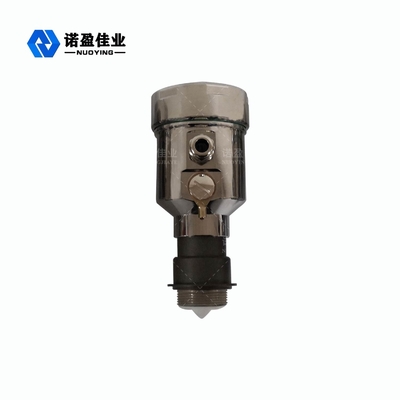

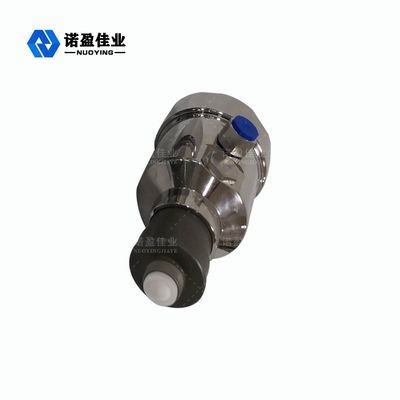

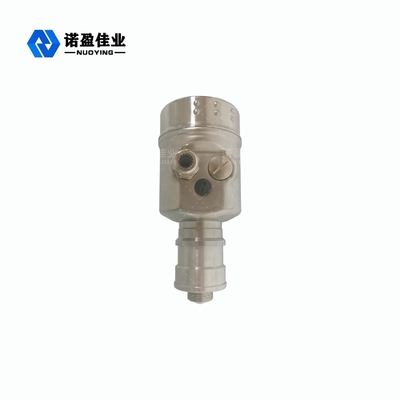

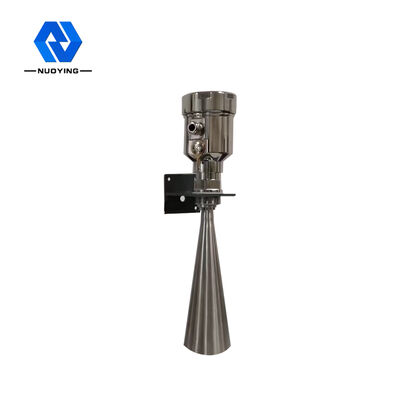

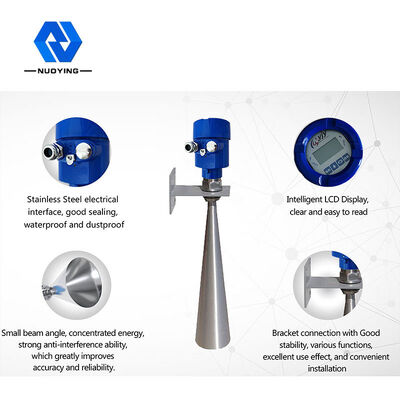

Existem dois tipos de medidores de nível de radar: Um é a casca de alumínio fundido e o outro é um caso de aço inoxidável.Design personalizado pode ser feito de acordo às exigências do cliente e às condições do local.
Descrição dos produtos

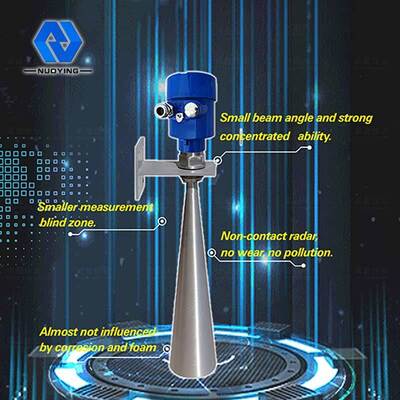

Princípio de funcionamento do transmissor de nível de radar NYRD-SL de 26 GHz
O sensor de nível de radar da série NYRD80X é um instrumento de medição de nível de radar de alta frequência de 26 GHz com uma distância máxima de medição de 80 m.A antena de posição do objeto do radar emite um pulso de microondas estreito que é transmitido para baixo através da antenaApós a onda de pulso tocar a superfície do meio de medição, é refletida de volta e recebida novamente pelo sistema de antenas.O sinal é transmitido para a parte do circuito electrónico e automaticamente convertido em sinal de nível de objeto (Porque os pulsos viajam tão rápido, o tempo necessário para uma onda eletromagnética atingir seu alvo e voltar ao receptor é quase instantâneo).
Data de medição: superfície espiral do fundo ou superfície de vedação da flange.
