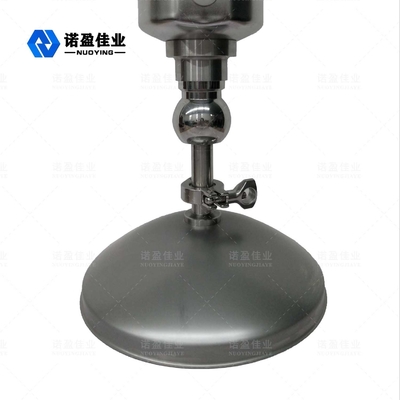

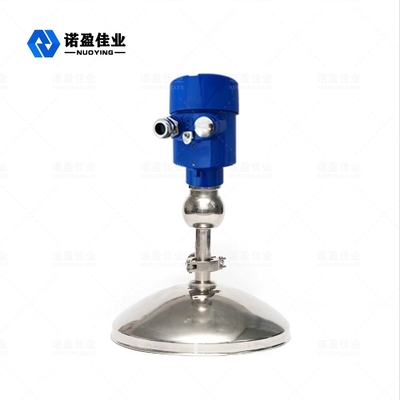

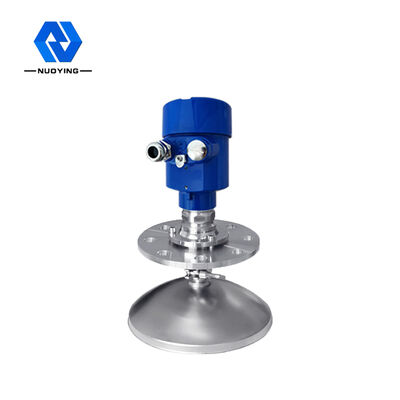

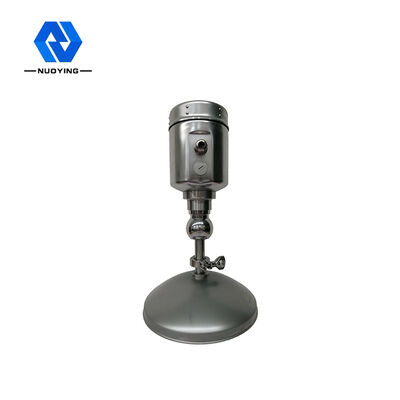

Sensor de nível sólido de radar de onda de alta frequência NYRD-810 de 26 GHz, radar guiado, transmissor de nível de ácido
Visão geral do produto NYRD-810
Descrição dos produtos
O sensor da série NYRD80X de medidor de nível de radar é um instrumento de medição de nível de radar de alta frequência de 26 GHz com uma distância máxima de medição de 80m. A antena é otimizada e o novo microprocessador rápido pode realizar análise e processamento de sinal de maior taxa, tornando o instrumento utilizável em reatores, silos de sólidos e algumas condições de medição complexas.
Princípio de funcionamento do medidor de nível de radar NYRD810 de 26 GHz
A antena de posição do objeto de radar emite um pulso de micro-ondas estreito que é transmitido para baixo através da antena. Após o pulsoa onda toca a superfície do meio medido, ela é refletida de volta e recebida novamente pelo sistema de antena. O sinal étransmitido para a parte do circuito eletrônico e convertido automaticamente em sinal de nível do objeto (porque os pulsos viajam tão rápido,o tempo que leva para uma onda eletromagnética atingir seu alvo e retornar ao receptor é quase instantâneo).
A referência da medição: superfície inferior espiral ou superfície de vedação do flange.
Ao usar o tempo de nível de radar, certifique-se de que o nível mais alto do material não pode entrar na área cega de medição.
Parâmetros do produto
Aplicação típica
Poeira forte, sólido grande
Material da antena
PTFE
Faixa de medição
20m
Conexão do processo
Rosca, flange (opcional)
Temperatura do processo
-40~+130℃
Pressão do processo
-0,1~0,3MPa
Fonte de alimentação
24VDC
Precisão
＜0,1%F.S
Nível de proteção
IP67
Dimensões da estrutura da carcaça do medidor de nível de radar (unidade: mm)
Existem dois tipos de medidor de nível de radar:

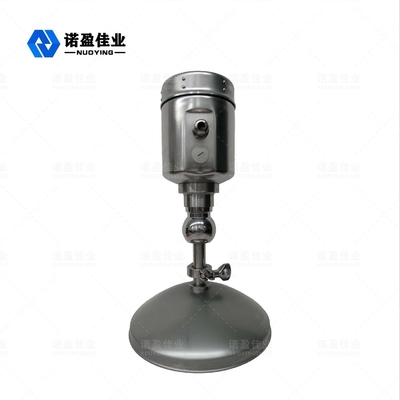

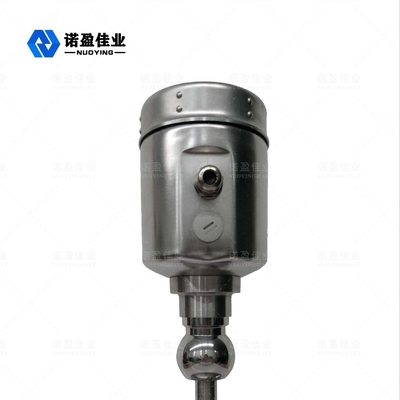

Um é a carcaça de alumínio fundido e o outro é uma caixa de aço inoxidável. O design personalizado pode ser feito de acordo
com a exigência do cliente e a condição do local.
