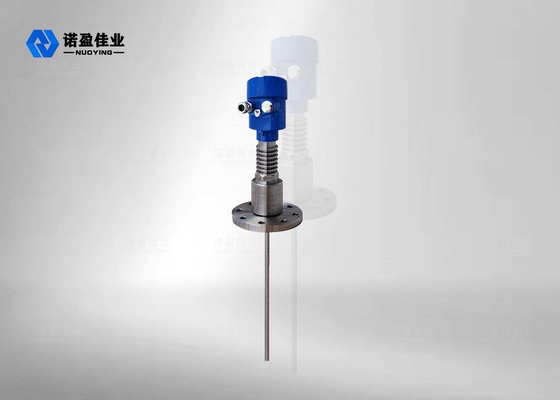

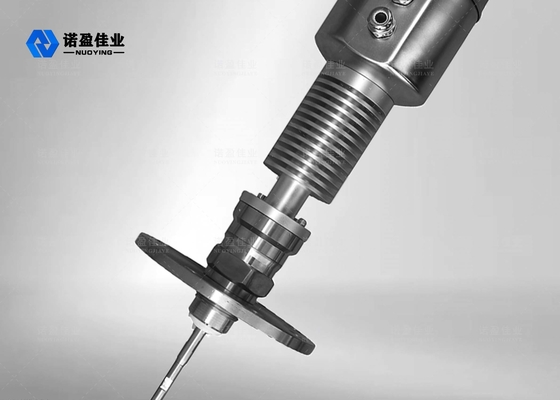

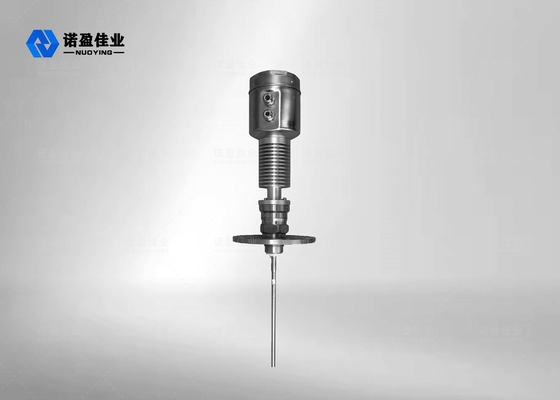

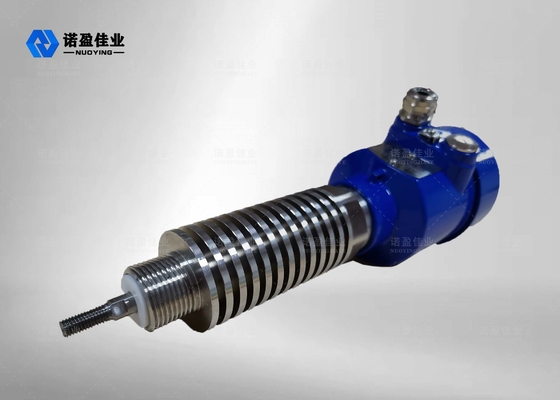

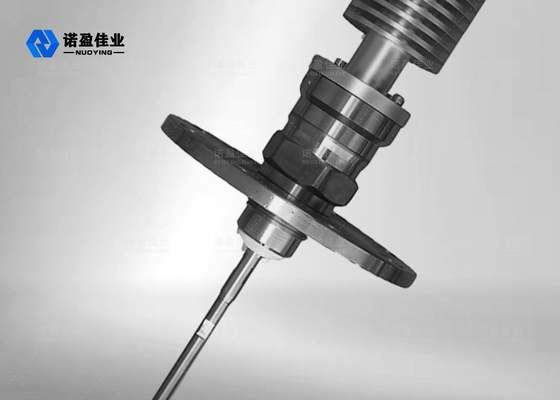

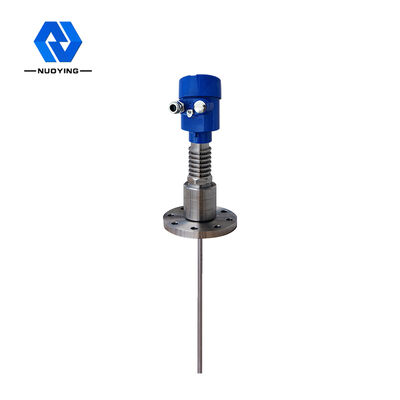

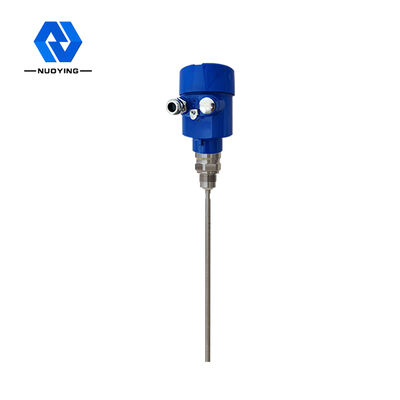

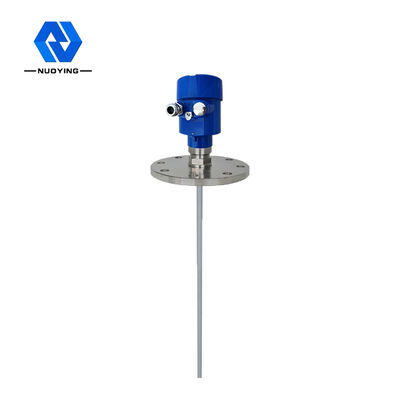

Medidor de nível de radar de ondas para líquido de corrosão forte
Transmissor de nível de radar NYRD-703Resumo
Parâmetros do produto
Aplicação típica
Líquido
Material de antena
304 (opcional)
Faixa de medição
15 m
Fornecimento de energia
24VDC ((Duas linhas, quatro linhas)
Temperatura média
-40 a 500°C
Pressão de processo
-0,1 a 4,0 MPa
Conexão de processo
Fio, flange (facultativo)
Saída de sinal
4...20mA/HART/RS485/Modbus...
Descrição dos produtos
NYRD705 Princípio de funcionamento do transmissor de nível de radar guiado
O pulso de microondas de alta frequência enviado pelo radar de ondas guiadas propaga-se ao longo do componente de detecção (cabo de aço ou haste de aço).Causa reflexão devido à mudança súbita da constante dielétricaO intervalo de tempo entre o pulso transmitido e o pulso refletido é proporcional à distância do meio medido. Input: O radar de ondas guiadas é um instrumento de medição baseado no princípio da viagem no tempo.e o tempo de funcionamento pode ser convertido em sinal de nível de material através de componentes eletrônicosA sonda emite um pulso de alta frequência e se propaga ao longo do cabo ou da barra de sonda.e o sinal de distância é convertido em sinal de nível do material. O sinal refletido é transmitido para o circuito electrónico do instrumento ao longo do cabo ou da barra de sonda.O microprocessador processa o sinal e identifica o eco gerado pelo pulso de microondas na superfície do materialO reconhecimento correto do sinal de eco é completado por um software de pulso. A distância D da superfície do material é proporcional à viagem do pulso no tempo T: D=C×T/2 (C é a velocidade da luz). Uma vez que a distância E do reservatório vazio é conhecida, o nível de material L é: L=E-D Output: É definido inserindo a altura do tanque vazio E (= ponto zero), a altura do tanque completo F (= escala completa) e alguns parâmetros de aplicação.Os parâmetros de aplicação adaptarão automaticamente o instrumento ao ambiente de medição, correspondente a uma potência de 4-20 mA.
NYRD705 Característica do transmissor de nível de radar guiado
1O medidor de nível de radar inteligente adota tecnologia avançada de processamento de microondas e tecnologia exclusiva de processamento de eco de descoberta de eco.medição mais precisaAo mesmo tempo, o radar de ondas guiadas é resistente à adesão e não é afetado por temperaturas externas como temperatura média e adesão. 2Uma variedade de modos de ligação de processo e tipos de componentes de detecção tornam os medidores de nível de radar de ondas guiadas da série 70X adequados para várias condições e aplicações de trabalho complexas.Tal como a alta temperatura, de alta pressão e de baixa constante dielétrica. 3.Com o modo de funcionamento por pulso, o produto tem uma potência de emissão extremamente baixa e pode ser instalado em vários recipientes metálicos e não metálicos, sem prejudicar o corpo humano e o ambiente.
NYRD705 Campo de aplicação do transmissor de nível de radar guiado
1Instalações eléctricas: reservatórios, bombas de silos, poças de vapor, armazenamento de cinzas, reservatórios de óleo, etc. 2Campo petrolífero: reservatórios de petróleo bruto, reservatórios de petróleo refinado, separadores trifásicos, reservatórios de sedimentação, reservatórios de esgoto, reservatórios de lama de perfuração, etc. 3Química: torre de destilação de petróleo bruto, silo de matérias-primas, silo intermediário, tanque de reação, tanque de amônia, tanque de armazenamento de asfalto, etc. 4Metallurgia: silos de matérias-primas, silos de matérias-primas auxiliares, reservatórios de tampão de células eletrolíticas, etc. 5Recursos hídricos: canais, reservatórios, irrigação de terras agrícolas, monitorização do nível das águas dos rios, alerta de inundações repentinas, inundações urbanas, etc. 6Produtos alimentícios: fábrica de sumos, fábrica de leite, tanque de armazenamento de açúcar bruto, tanque de armazenamento de pasta de tomate, tanque de armazenamento de cervejaria, etc. 7.Farmacêuticos: tanques de armazenagem, separadores, tanques de fermentação, etc. de produtos farmacêuticos chineses. 8Tratamento de águas: Reservatórios, poços, reservatórios de tratamento de águas, reservatórios de sedimentação, poços profundos, redes de água potável, etc. 9Papel: silo de matérias-primas, torre de armazenamento, tambor de secagem, silo de armazenamento de matérias químicas, etc. 10Outros: pedreiras, minas de carvão, protecção do ambiente, construção naval e outras indústrias.
