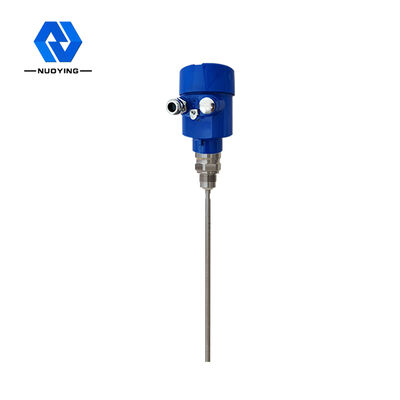

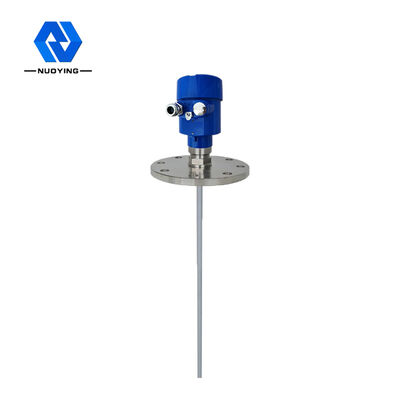

1.8GHz NYRD-702 Venda direta de fábrica Alta precisão de ondas guiadas Radar medidor de nível Transmissor com 4-20mA saída
Transmissor de nível de radar NYRD-702Resumo
Descrição dos produtos
NYRD702 Princípio de funcionamento do transmissor de nível do radar de ondas guiadas
O pulso de microondas de alta frequência emitido pelo radar de ondas-guia viaja ao longo do conjunto de detecção (cabo de aço ou haste de aço).A constante dielétrica muda, causando reflexão, e parte da energia do pulso é refletida de volta.O intervalo de tempo entre o pulso emitido e o pulso refletido é diretamente proporcional à distância do meio medido.
Input:O radar de ondas guiadas é um instrumento de medição baseado no princípio da viagem no tempo.e o tempo de funcionamento pode ser convertido num sinal de nível através de componentes eletrónicosA sonda emite pulsos de alta frequência e propaga-se ao longo do cabo ou da sonda.são refletidas e recebidas pelo receptor no instrumento, e o sinal de distância é convertido no sinal de nível
O sinal de pulso refletido é transmitido para o circuito electrónico do instrumento ao longo do cabo ou da barra de sonda. O microprocessador processa o sinal e reconhece o eco gerado pelo pulso de microondas na superfície do material.A distância D da superfície do material é proporcional ao tempo de viagem T do pulso: D=C×T/2 ((onde C é a velocidade da luz) Uma vez que a distância E do tanque vazio é conhecida, o nível é: L=E-D
Output:Introduzir a altura do reservatório vazio E (= ponto zero), a altura do reservatório completo F= (escala completa) e alguns parâmetros de aplicação a definir,Os parâmetros de aplicação adaptarão automaticamente o instrumento ao ambiente de medição, corresponde a uma potência de 4-20 mA.
