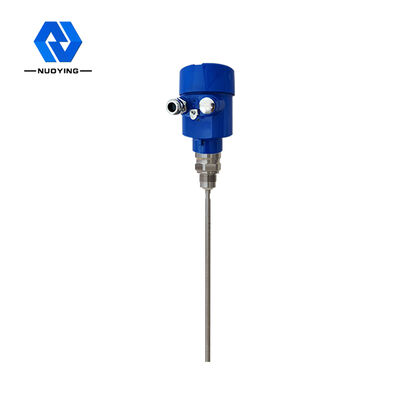

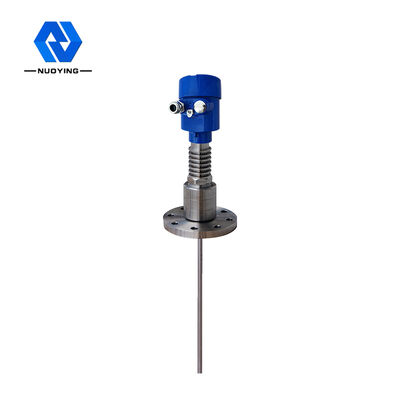

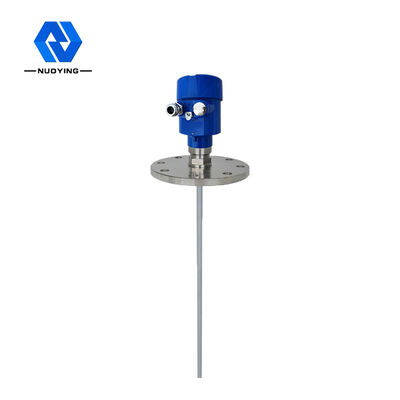

Fabricante de sensor de alta temperatura NYRD702 Transmissor de nível de radar de onda guiada tipo haste para líquidos com saída RS485

Fabricante de Sensor de Alta Temperatura NYRD702 Transmissor de Nível de Radar de Onda Guiada Tipo Haste para Líquidos com Saída RS485

Princípio de Funcionamento do Transmissor de Nível de Radar de Onda Guiada Tipo Haste NYRD702

Entrada:
O radar de onda guiada é um instrumento de medição baseado no princípio do tempo de trânsito. A onda de radar opera à velocidade da luz e o tempo de operação pode ser convertido em um sinal de nível através de componentes eletrônicos. A sonda emite pulsos de alta frequência que se propagam ao longo do cabo ou da sonda tipo haste. Quando os pulsos encontram a superfície do material, eles são refletidos de volta e recebidos pelo receptor no instrumento, e o sinal de distância é convertido em sinal de nível.

O sinal de pulso refletido é transmitido para o circuito eletrônico do instrumento ao longo do cabo ou da sonda tipo haste. O microprocessador processa o sinal e reconhece o eco gerado pelo pulso de micro-ondas na superfície do material. A identificação correta do sinal de eco é concluída pelo software de pulso. A distância D da superfície do material é proporcional ao tempo de trânsito T do pulso: D=C×T/2 (onde C é a velocidade da luz). Como a distância E do tanque vazio é conhecida, o nível é: L=E-D

Saída:
Ao inserir a altura do tanque vazio E (= zero), a altura do tanque cheio F (= faixa completa) e alguns parâmetros de aplicação, os parâmetros de aplicação adaptarão automaticamente o medidor ao ambiente de medição, correspondendo à saída de 4-20mA.

Transmissor de Nível de Radar de Onda Guiada Tipo Haste NYRD702 Características de Design

◎ Medição de contato com alta precisão para resultados mais precisos◎ Não afetado por ambientes externos como temperatura do meio, aderência, etc.

◎ Adequado para várias condições de trabalho e aplicações complexas, como alta temperatura, alta pressão, meios de

baixa constante dielétrica, etc.◎ Pode ser instalado em vários recipientes metálicos e não metálicos, sem nenhum dano ao corpo humano e ao meio ambiente.

Transmissor de Nível de Radar de Onda Guiada Tipo Haste NYRD702 Campos de Aplicação

1. Usinas de energia: Reservatórios, bombas de silo, panelas de vapor, armazenamento de cinzas, tanques de óleo, etc.2. Campo petrolífero: Tanques de armazenamento de petróleo bruto, tanques de armazenamento de óleo refinado, tanques de decantação, tanques de esgoto, tanques de lama de perfuração, etc.

3. Química: Torre de destilação de petróleo bruto, silo de matéria-prima, silo intermediário, tanque de reação, tanque de amônia, tanque de armazenamento de asfalto, etc.

4. Metalurgia: Silos de matéria-prima, silos de materiais auxiliares, tanques de buffer de células eletrolíticas, etc.

5. Recursos Hídricos: Canais, reservatórios, irrigação agrícola, monitoramento do nível da água de rios, alerta de inundações repentinas, inundações urbanas, etc.

NYRD702

Tipo Haste
