Sensor de nível de radar de onda guiada industrial com saída de 4-20mA RS485 tipo cabo de aço inoxidável transmissor de nível de radar

Sensor de Nível de Radar de Onda Guiada Industrial com Saída 4-20mA RS485 Tipo Cabo de Aço Inoxidável Transmissor de Nível de Radar

Sensor de Nível de Radar de Onda Guiada Industrial Princípio de Funcionamento

O pulso de micro-ondas de alta frequência enviado pelo radar de onda guiada se propaga ao longo do componente de detecção (cabo de aço ou barra de aço). Ao encontrar o meio medido, uma mudança súbita na constante dielétrica causa reflexão, e parte da energia do pulso é refletida de volta. O intervalo de tempo entre o pulso transmitido e o pulso refletido é proporcional à distância do meio medido.

Entrada:
O radar de onda guiada é um instrumento de medição baseado no princípio do tempo de trânsito. A onda de radar opera à velocidade da luz, e o tempo de operação pode ser convertido em um sinal de nível através de componentes eletrônicos. A sonda envia pulsos de alta frequência e se propaga ao longo do cabo ou sonda de haste. Quando os pulsos encontram a superfície do material, eles são refletidos de volta e recebidos pelo receptor no instrumento, e o sinal de distância é convertido no sinal de nível.

O sinal de pulso refletido é transmitido para o circuito eletrônico do instrumento ao longo do cabo ou sonda de haste. O microprocessador processa o sinal e reconhece o eco gerado pelo pulso de micro-ondas na superfície do material. A identificação correta do sinal de eco é completada pelo software de pulso. A distância D da superfície do material é proporcional ao tempo de trânsito T do pulso: D=C×T/2 (onde C é a velocidade da luz). Como a distância E do tanque vazio é conhecida, o nível é: L=E-D

Saída:
Ao inserir a altura do tanque vazio E (= zero), a altura do tanque cheio F (= faixa total) e alguns parâmetros de aplicação, os parâmetros de aplicação adaptarão automaticamente o medidor ao ambiente de medição, correspondendo à saída 4-20mA.

Sensor de Nível de Radar de Onda Guiada Industrial Características de Design

◎ Medição por contato com alta precisão para resultados mais precisos

◎ Não afetado por ambientes externos como temperatura do meio, aderência, etc.

◎ Adequado para várias condições de trabalho e aplicações complexas, como alta temperatura, alta pressão, meios de baixa constante dielétrica, etc.

◎ Pode ser instalado em vários recipientes metálicos e não metálicos, sem nenhum dano ao corpo humano e ao meio ambiente.

Sensor de Nível de Radar de Onda Guiada Industrial Parâmetros Técnicos

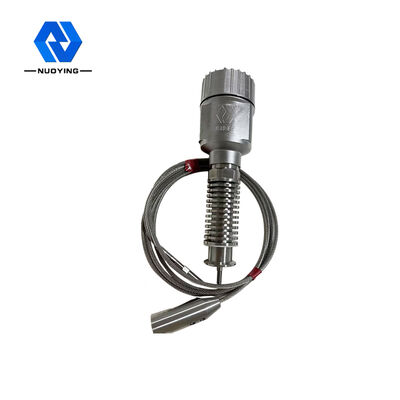

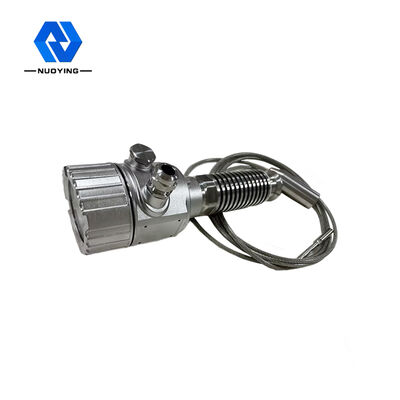

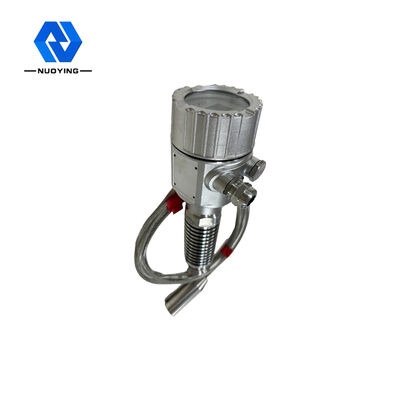

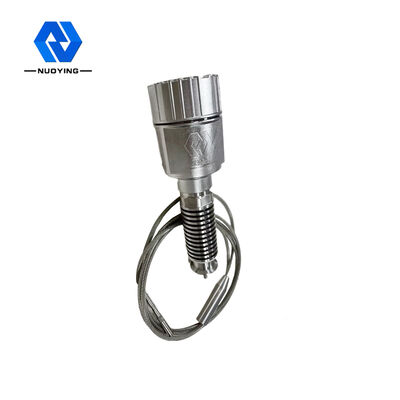

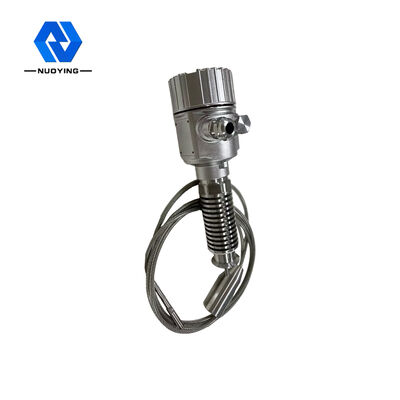

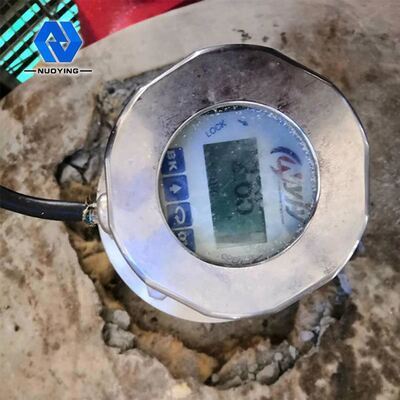

Sensor de Nível de Radar de Onda Guiada Industrial Imagens Relacionadas
