| Nome da marca: | NUOYING |
| Número do modelo: | NYRD701 |
| MOQ: | 1 por cento |
| preço: | $310~$375/pc |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 1000 peças por mês |

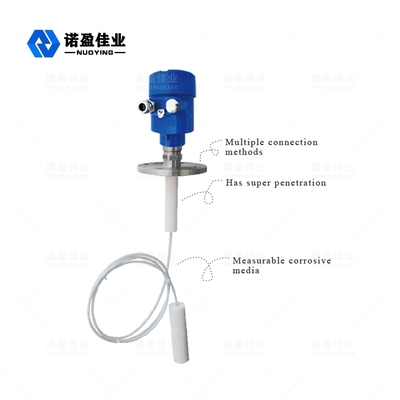

Sensor de nível de radar de ondas guiadas industriais com saída RS485 de 4-20mA Tipo de cabo PTFE Transmissor de nível de radar
Sensor de nível do radar de ondas guiadas industriaisPrincípio de funcionamento
O pulso de microondas de alta frequência enviado pelo radar de ondas guiadas propaga-se ao longo do componente de detecção (cabo de aço ou barra de aço).uma mudança repentina na constante dielétrica causa reflexãoO intervalo de tempo entre o pulso transmitido e o pulso refletido é proporcional à distância do meio medido.
Input:
O radar de ondas guiadas é um instrumento de medição baseado no princípio da viagem no tempo.e o tempo de funcionamento pode ser convertido num sinal de nível através de componentes eletrónicosA sonda emite pulsos de alta frequência e propaga-se ao longo do cabo ou da sonda.são refletidas e recebidas pelo receptor no instrumento, e o sinal de distância é convertido no sinal de nível.
O sinal de pulso refletido é transmitido para o circuito electrónico do instrumento ao longo do cabo ou da barra de sonda.O microprocessador processa o sinal e reconhece o eco gerado pelo pulso de microondas na superfície do materialA distância D da superfície do material é proporcional ao tempo de viagem T do pulso:D=C×T/2 (onde C é a velocidade da luz)Uma vez que a distância E do tanque vazio é conhecida, o nível é: L=E-D
Output:
Ao introduzir a altura do reservatório vazio E ((= zero), a altura do reservatório completo F ((= gama completa) e alguns parâmetros de aplicação, os parâmetros de aplicação adaptam automaticamente o medidor ao ambiente de medição,correspondente a uma potência de saída de 4 a 20 mA.
Sensor de nível do radar de ondas guiadas industriais Características do projeto
◎ Cmedição ontact com alta precisão para resultados mais precisos
◎ NOs efeitos dos ambientes externos, tais como temperatura média, adesão, etc.
◎ Adequado para várias condições de trabalho e aplicações complexas, tais como alta temperatura, alta pressão,meios debaixa constante dielétrica, etc.
◎ Pode ser instalado em vários recipientes metálicos e não metálicos, sem qualquer dano ao corpo humano e ao meio ambiente.
Sensor de nível do radar de ondas guiadas industriais Parâmetros técnicos
| Modelo de produto | NYRD701 |
| Aplicação típica |
Líquidos altamente corrosivos |
| Material de antena | 304 |
| Tipo de antena | Antennas de cabo macio |
| Faixa de medição | 30m |
| Precisão de medição | ± 1 mm |
| Fornecimento de energia | 24VDC (de dois fios, de quatro fios)) |
| Temperatura média | -40~+130°C, -40~+250°C |
| Conexão de processo | Fio, flange (facultativo) |
| Pressão de processo | -0,1 a 4,0 MPa |
| Classe de protecção | IP67 |
| Grau à prova de explosão | Exia II CT6 (facultativo) |
| Saída de sinal | 4...20mA/HART/RS485/Modbus... |
| Interface elétrica | M20*1.5, 1⁄2 ′′NPT |
Nota: Os produtos podem ser personalizados de acordo com os requisitos específicos dos utilizadores.

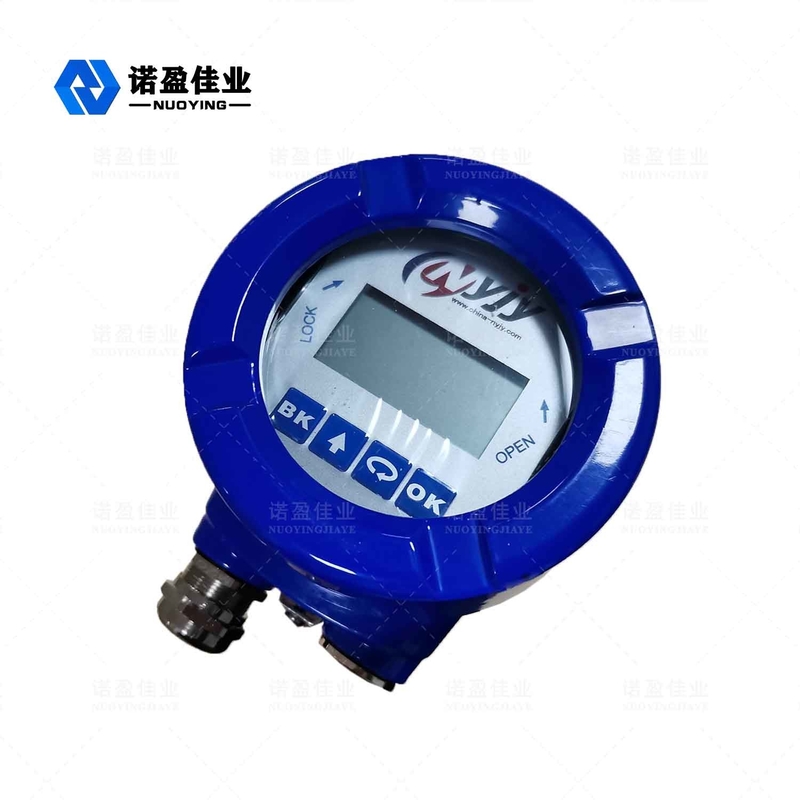

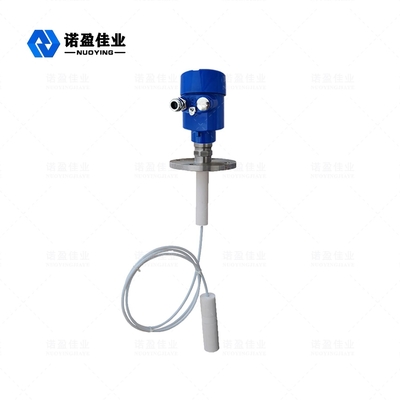

Sensor de nível do radar de ondas guiadas industriaisImagens relacionadas
