Medidor de nível de radar de onda guiada de contato com alcance de 30 m para líquidos altamente corrosivos com antena de aço inoxidável

Radar de ondas guiadas de contato Nível de medidor de alcance de 30m para líquidos altamente corrosivos com antena de aço inoxidável

Contato com o medidor de nível do radar de ondas guiadasPrincípio de funcionamento

Input:
O radar de ondas guiadas é um instrumento de medição baseado no princípio da viagem no tempo.e o tempo de funcionamento pode ser convertido num sinal de nível através de componentes eletrónicosA sonda emite pulsos de alta frequência e propaga-se ao longo do cabo ou da sonda.são refletidas e recebidas pelo receptor no instrumento, e o sinal de distância é convertido no sinal de nível.

O sinal de pulso refletido é transmitido para o circuito electrónico do instrumento ao longo do cabo ou da barra de sonda.O microprocessador processa o sinal e reconhece o eco gerado pelo pulso de microondas na superfície do materialA distância D da superfície do material é proporcional ao tempo de viagem T do pulso:D=C×T/2 (onde C é a velocidade da luz)Uma vez que a distância E do tanque vazio é conhecida, o nível é: L=E-D

Output:
Ao introduzir a altura do reservatório vazio E ((= zero), a altura do reservatório completo F ((= gama completa) e alguns parâmetros de aplicação, os parâmetros de aplicação adaptam automaticamente o medidor ao ambiente de medição,correspondente a uma potência de saída de 4 a 20 mA.

Contato com o medidor de nível do radar de ondas guiadas Características do projeto

• O transmissor de nível de radar de ondas guiadas adota tecnologia avançada de processamento de microondas e tecnologia exclusiva de processamento de eco do Echo Discovery.A medição de contato tem alta precisão e medição mais precisa. Ao mesmo tempo, radar anti-aderência onda guiada, não afetado pela temperatura média, adesão e outro ambiente externo.

• O transmissor de nível de radar de ondas guiadas da série 70X é adequado para várias condições e aplicações de trabalho complicadas, como alta temperatura, alta pressão e pequena constante dielétrica, etc..

• Modo de trabalho por pulso, baixa potência de emissão, pode ser instalado em uma variedade de recipientes metálicos e não metálicos, sem qualquer dano ao corpo humano e ao meio ambiente.

Contacto de onda guiadaMedidor de nível de radar Parâmetros técnicos

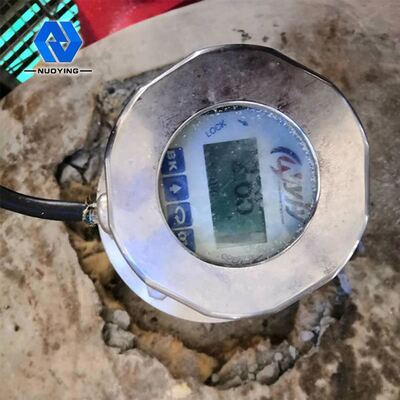

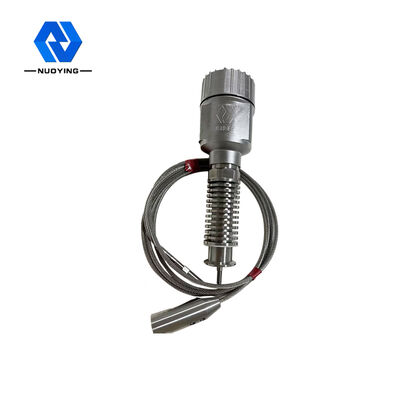

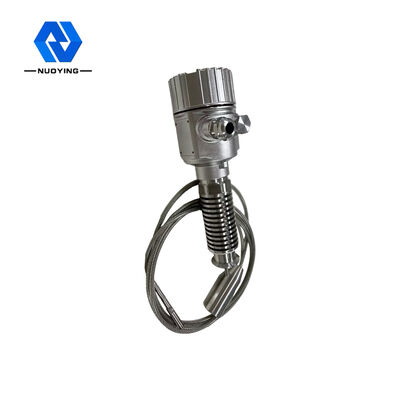

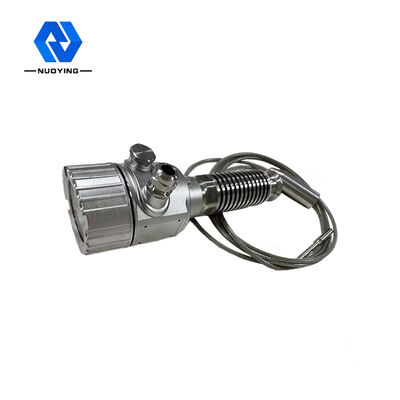

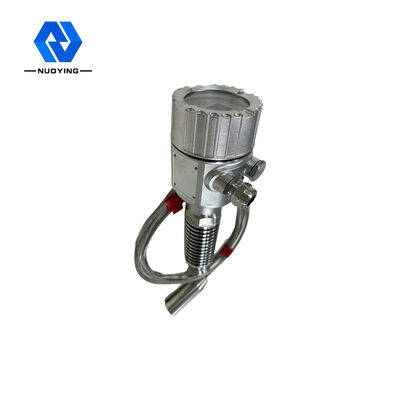

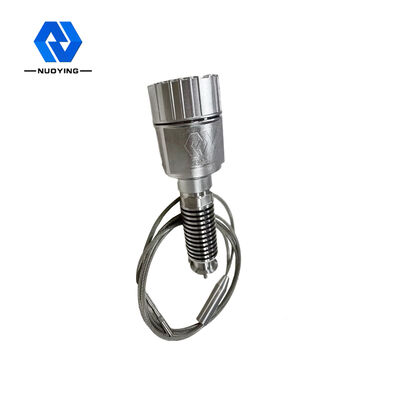

Contacto de onda guiadaMedidor de nível de radarImagens relacionadas
