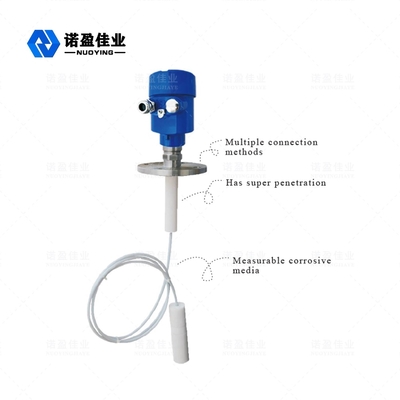

Radar de ondas guiadas de contato, medidor de nível de 30 m para líquidos altamente corrosivos com antena PTFE

Radar de ondas guiadas de contato, medidor de nível de 30 m para líquidos altamente corrosivos com antena PTFE

Contato com o medidor de nível do radar de ondas guiadasPrincípio de funcionamento

Input:
O radar de ondas guiadas é um instrumento de medição baseado no princípio da viagem no tempo.e o tempo de funcionamento pode ser convertido num sinal de nível através de componentes eletrónicosA sonda emite pulsos de alta frequência e propaga-se ao longo do cabo ou da sonda.são refletidas e recebidas pelo receptor no instrumento, e o sinal de distância é convertido no sinal de nível.

O sinal de pulso refletido é transmitido para o circuito electrónico do instrumento ao longo do cabo ou da barra de sonda.O microprocessador processa o sinal e reconhece o eco gerado pelo pulso de microondas na superfície do materialA distância D da superfície do material é proporcional ao tempo de viagem T do pulso:D=C×T/2 (onde C é a velocidade da luz)Uma vez que a distância E do tanque vazio é conhecida, o nível é: L=E-D

Output:
Ao introduzir a altura do reservatório vazio E ((= zero), a altura do reservatório completo F ((= gama completa) e alguns parâmetros de aplicação, os parâmetros de aplicação adaptam automaticamente o medidor ao ambiente de medição,correspondente a uma potência de saída de 4 a 20 mA.

Contato com o medidor de nível do radar de ondas guiadas Características do projeto

• O transmissor de nível de radar de ondas guiadas adota tecnologia avançada de processamento de microondas e tecnologia exclusiva de processamento de eco do Echo Discovery.A medição de contato tem alta precisão e medição mais precisa. Ao mesmo tempo, radar anti-aderência onda guiada, não afetado pela temperatura média, adesão e outro ambiente externo.

• O transmissor de nível de radar de ondas guiadas da série 70X é adequado para várias condições e aplicações de trabalho complicadas, como alta temperatura, alta pressão e pequena constante dielétrica, etc..

• Modo de trabalho por pulso, baixa potência de emissão, pode ser instalado em uma variedade de recipientes metálicos e não metálicos, sem qualquer dano ao corpo humano e ao meio ambiente.

Contacto de onda guiadaMedidor de nível de radar Parâmetros técnicos

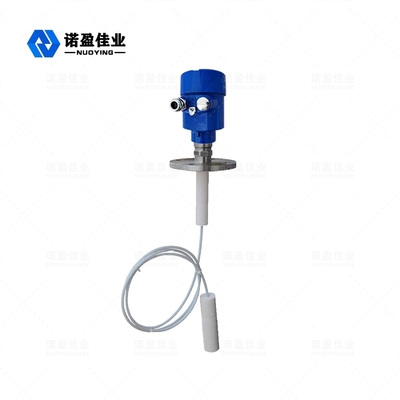

Contacto de onda guiadaMedidor de nível de radarImagens relacionadas
