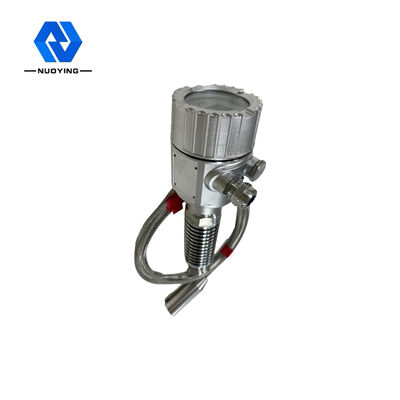

1Transmissor de nível de radar de ondas guiadas RS485 de.8GHz com antena de cabo e sensor de nível de radar de precisão ±1 mm

1Transmissor de nível de radar de ondas guiadas RS485 de.8GHz com antena de cabo e sensor de nível de radar de precisão ±1 mm

10,8 GHzOndas guiadasTransmissor de nível de radarPrincípio de funcionamento

Input:
O radar de ondas guiadas é um instrumento de medição baseado no princípio da viagem no tempo.e o tempo de funcionamento pode ser convertido num sinal de nível através de componentes eletrónicosA sonda emite pulsos de alta frequência e propaga-se ao longo do cabo ou da sonda.são refletidas e recebidas pelo receptor no instrumento, e o sinal de distância é convertido no sinal de nível.

O sinal de pulso refletido é transmitido para o circuito electrónico do instrumento ao longo do cabo ou da barra de sonda.O microprocessador processa o sinal e reconhece o eco gerado pelo pulso de microondas na superfície do materialA distância D da superfície do material é proporcional ao tempo de viagem T do pulso:D=C×T/2 (onde C é a velocidade da luz)Uma vez que a distância E do tanque vazio é conhecida, o nível é: L=E-D

Output:
Ao introduzir a altura do reservatório vazio E ((= zero), a altura do reservatório completo F ((= gama completa) e alguns parâmetros de aplicação, os parâmetros de aplicação adaptam automaticamente o medidor ao ambiente de medição,correspondente a uma potência de saída de 4 a 20 mA.

10,8 GHzOndas guiadasÁreas de aplicação do transmissor de nível de radar

1Instalações eléctricas: Reservatórios, bombas de silos, vasos de vapor, armazenamento de cinzas, tanques de óleo, etc.

2Campo petrolífero: reservatórios de armazenamento de petróleo bruto, reservatórios de armazenamento de petróleo refinado, reservatórios de sedimentação, reservatórios de esgoto, reservatórios de lama de perfuração, etc.

3Química: torre de destilação de petróleo bruto, silo de matérias-primas, silo intermediário, tanque de reação, tanque de amônia, tanque de armazenamento de asfalto, etc.

4- Metalurgia: silos de matérias-primas, silos de matérias-primas auxiliares, reservatórios de celdas eletrolíticas, etc.

5Recursos hídricos: canais, reservatórios, irrigação de terras agrícolas, monitorização do nível das águas dos rios, alerta de inundações repentinas, inundações urbanas, etc.

6Produtos alimentícios: fábrica de sumos, fábrica de leite, tanque de armazenamento de cervejarias, etc.

7- Farmacêuticos: tanques de armazenagem, separadores, tanques de fermentação, etc.

8Tratamento de águas: Reservatórios, poços, reservatórios de tratamento de águas, reservatórios de sedimentação, poços profundos, redes de água potável, etc.

9Papel: torre de armazenamento, silo de armazenamento de materiais químicos, etc.

10Outras indústrias: pedreira, protecção do ambiente, construção naval e outras.

10,8 GHzOndas guiadasTransmissor de nível de radarParâmetros técnicos

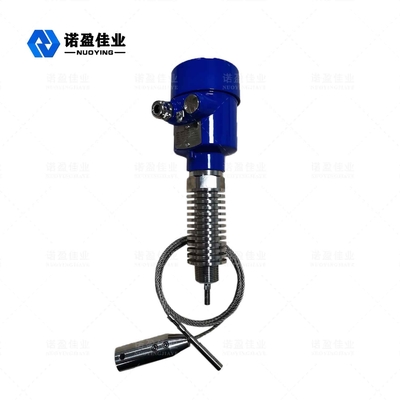

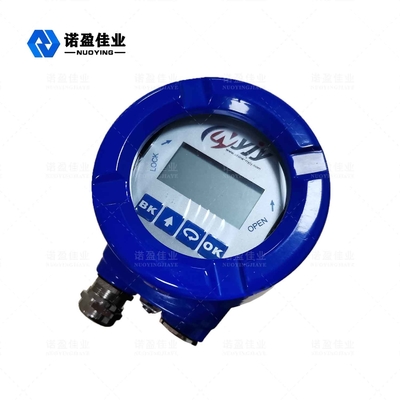

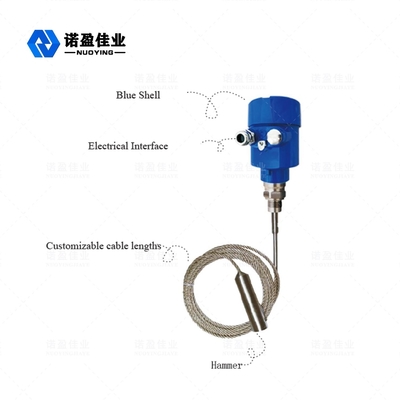

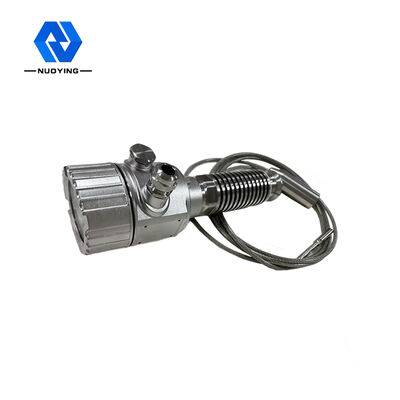

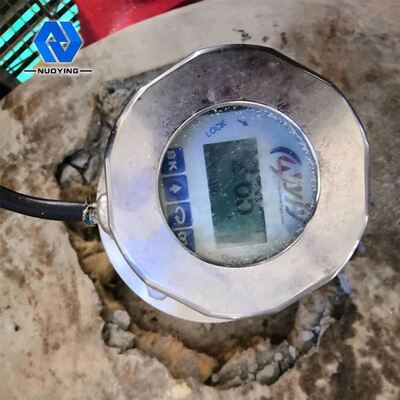

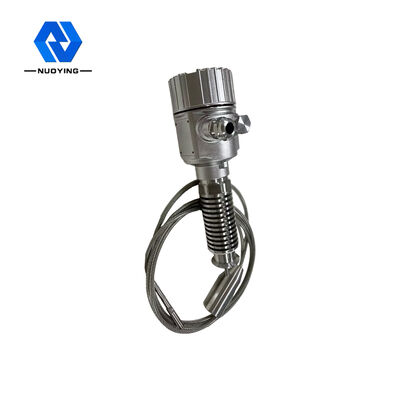

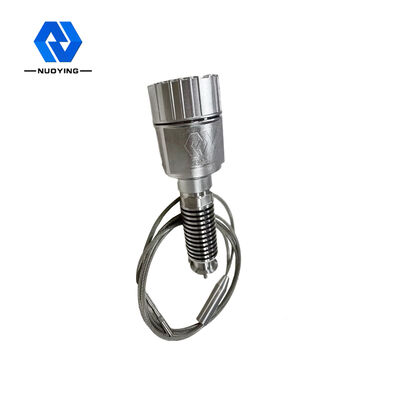

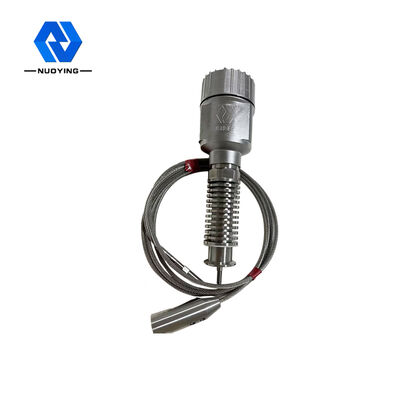

10,8 GHzOndas guiadasTransmissor de nível de radar Imagens relacionadas
