Fábrica chinesa 4-20mA Sensor de nível de líquido de radar resistente ao calor 26G RS485 Medidor de nível de radar de alta frequência OEM com IP67

Fábrica chinesa 4-20mA Sensor de nível de líquido de radar resistente ao calor 26G RS485 Medidor de nível de radar de alta frequência OEM com IP67

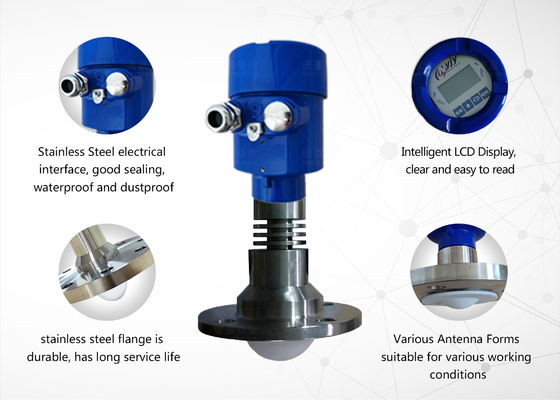

Medidor de nível de radar de 26 GHzDescrição do produto

O transmissor de nível de radar NYRD-TJ é um instrumento de medição de nível de radar de alta frequência de 26 GHz com uma distância máxima de medição de 40 metros.A antena em nível de radar emite um pulso de microondas extremamente estreito, que viaja pelo espaço à velocidade da luz e atinge a superfície do meio a ser medido.Parte da sua energia é refletida e recebida pela mesma antena.

O intervalo de tempo entre os pulsos emitidos e recebidos é proporcional à distância da antena até à superfície do meio de medição.Devido à velocidade de propagação extremamente alta das ondas eletromagnéticas, o intervalo de tempo entre os pulsos transmitidos e recebidos é muito pequeno (nível de nanossegundos) e difícil de determinar.Os transmissores de nível de radar 26G HF usam uma tecnologia especial de solução de correlação para identificar com precisão o intervalo de tempo entre os pulsos transmitidos e recebidos, que calcula a distância entre a antena e a superfície do meio medido.

Medidor de nível de radar de 26 GHz Requisitos de instalação

• O transmissor de nível de radar é instalado em 1/4 ou 1/6 do diâmetro do tanque.①data,②centro do recipiente ou eixo de simetria.
• A superfície superior do reservatório cónico pode ser colocada no meio da parte superior do reservatório para assegurar a medição do fundo do cone, tal como mostrado na figura 2.
• Quando há uma pilha, a antena deve ser alinhada perpendicularmente à superfície.O ângulo de empilhamento deve ser grande para ajustar o ângulo do chifre para que o chifre fique o mais próximo possível da superfície do material, conforme mostrado na Figura 3.
• Requisitos de altura de tomada: a antena deve ser inserida no reservatório com um comprimento mínimo de 10 mm, tal como mostrado na figura 4.

Parâmetros técnicos do medidor de nível de radar de 26 GHz

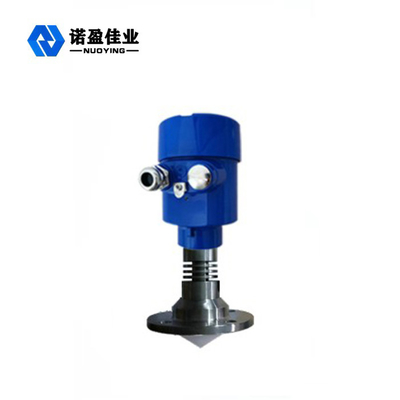

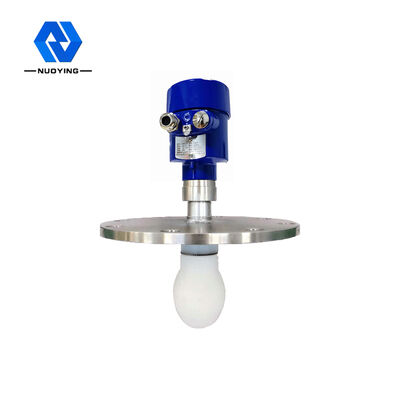

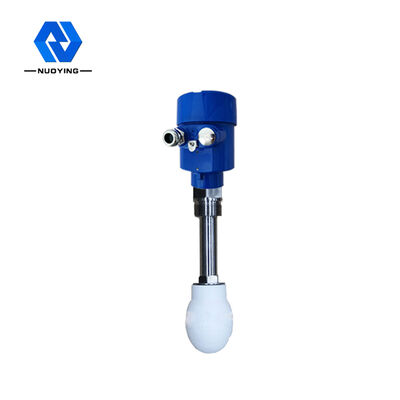

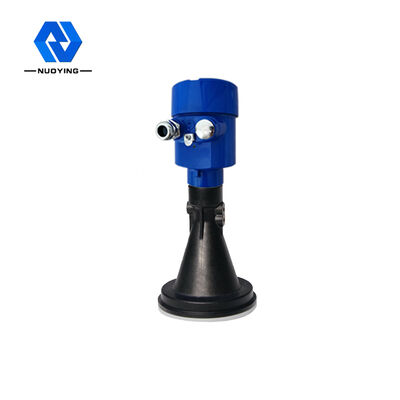

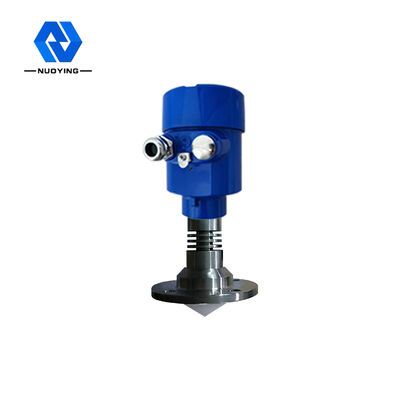

Métro de nível de radar de 26 GHz relacionado Imagens
