| Nome da marca: | NUOYING |
| Número do modelo: | NYRD-SL |
| MOQ: | 1 PC |
| preço: | $128~$860/pc |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 1000 peças por mês |

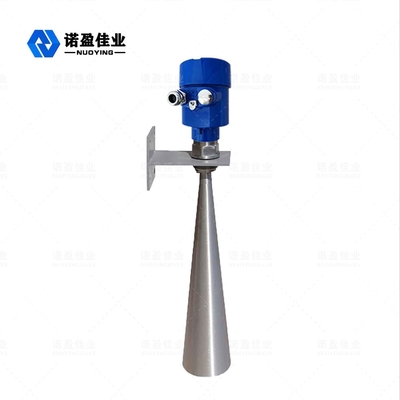

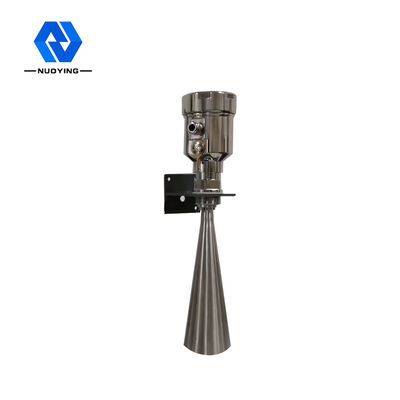

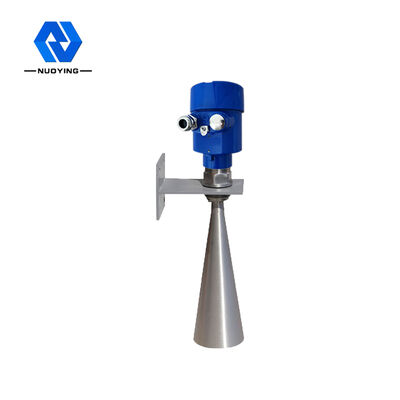

Transmissor de nível de radar de fábrica 4-20mA Sensor de nível de líquido de aço inoxidável de alta precisão 26GHz com saída de 4-20mA
Transmissor de nível de radar de 26 GHzPrincípio de funcionamento
A antena de posicionamento do objeto de radar emite um pulso de microondas estreito que é transmitido para baixo através da antena.é refletido de volta e recebido pelo sistema de antena novamenteO sinal é transmitido para a parte do circuito electrónico e automaticamente convertido em sinal de nível de objeto (porque os pulsos viajam tão rápido,o tempo que leva para uma onda eletromagnética atingir seu alvo e voltar ao receptor é quase instantâneo).
Data de medição: superfície inferior do fio ou superfície de vedação da flange.
Nota: Ao utilizar o transmissor de nível de radar, certifique-se de que o O nível mais elevado não entra na zona cega de medição (área D na figura).

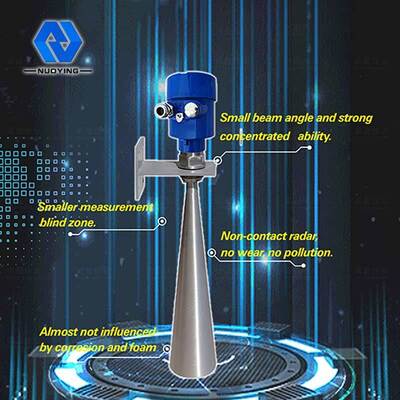

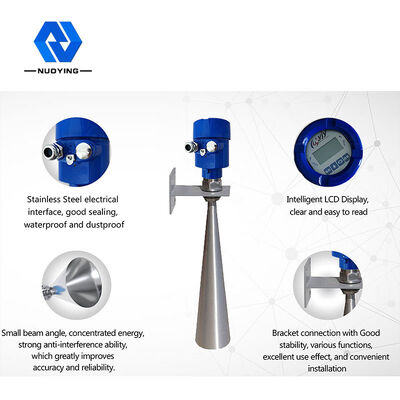

Características de projeto do transmissor de nível de radar de 26 GHz
Transmissor de nível de radar de 26 GHzParâmetros técnicos
| Modelo de produto | NYRD-SL |

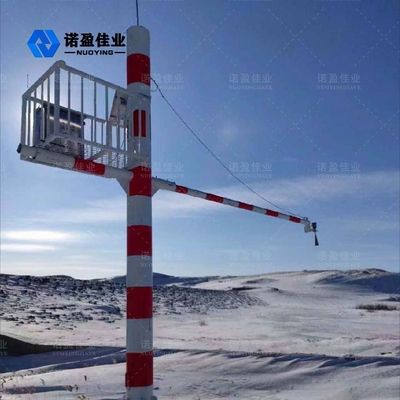

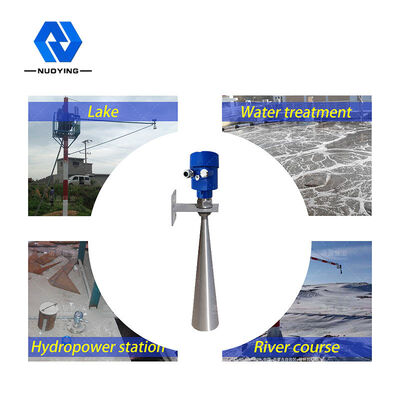

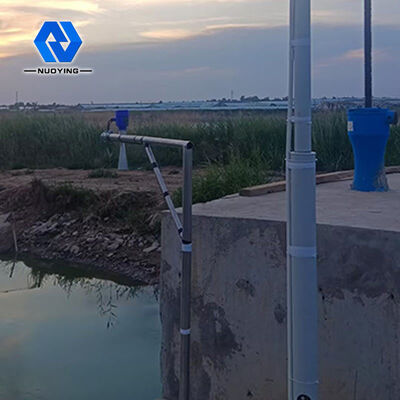

| Aplicação típica | Esgotos, reservatórios, rios, lagos, bacias, etc. |
| Material de antena | PTFE, 304, 316, PP, PFA |
| Tipo de antena | Antenna de chifre |
| Faixa de medição | 30 m, 80 m (opcional) |
| Precisão de medição | ± 3 mm |
| Fornecimento de energia | 24VDC (2 fios, 4 fios) |
| Temperatura média | -40°C a +80°C |
| Conexão de processo | Fio, flange (facultativo) |
| Pressão de processo | -0,1 a 2,0 MPa |
| Classe de protecção | IP67 |
| Grau à prova de explosão | Exia II CT6 (facultativo) |
| Saída de sinal | 4...20mA/HART/RS485/Modbus... |
| Interface elétrica | M20*1.5, 1⁄2 ′′NPT |
Nota: Os produtos podem ser personalizados de acordo com os requisitos específicos dos utilizadores.
Transmissor de nível de radar de 26 GHz relacionado Imagens
