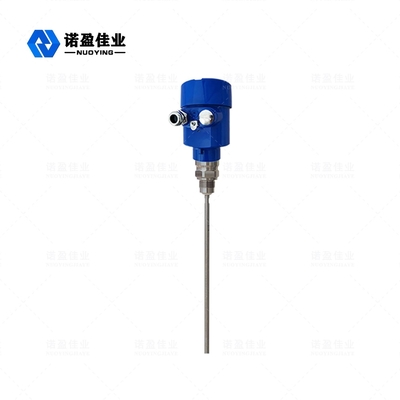

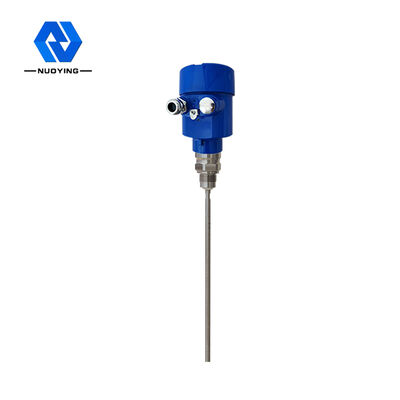

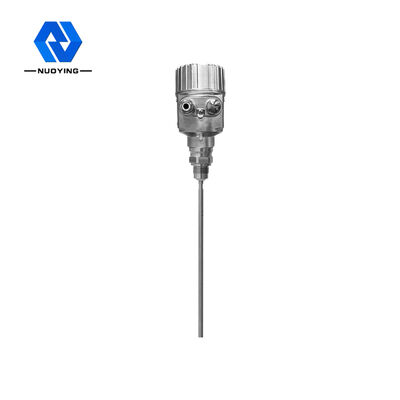

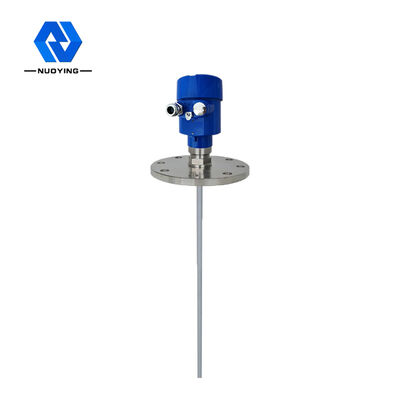

1.8GHz NYRD-702 Venda direta de fábrica Alta precisão de ondas guiadas Radar medidor de nível Transmissor com 4-20mA de saída

1.8GHz NYRD-702 Venda direta de fábrica Alta precisão de ondas guiadas Radar medidor de nível Transmissor com 4-20mA de saída

Nome da marca:	NUOYING
Número do modelo:	NYRD-702
MOQ:	1 PCS
preço:	$350 to $319/pcs
Condições de pagamento:	T/T
Capacidade de abastecimento:	1000 pcs por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Xi'an, Shaanxi, China

Certificação:

CE, SIL, ATEX

Nota:

Industrial

Garantia:

12 meses

Suporte personalizado:

OEM, ODM

Marca:

NUOYING

Aplicação típica:

Dispositivo de detecção de tanques de líquidos

Medindo precisão:

0,05%-0,1%FS

Fonte de energia:

24Vcc

Conexão de processo:

Filamento, flange (opcional)

Temperatura média:

-40~+130°C

Material:

inoxidável

Sinal de saída:

4-20mA/0-5V/0-10V/RS485

Detalhes da embalagem:

60*30*30cm

Habilidade da fonte:

1000 pcs por mês

Descrição do produto

1.8GHz NYRD-702 Venda Direta de Fábrica Transmissor de Nível de Radar de Onda Guiada de Alta Precisão com Saída 4-20mA

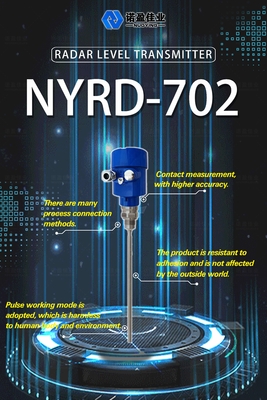

Transmissor de Nível de Radar NYRD-702Visão Geral

Descrição do Produto

Princípio de Funcionamento do Transmissor de Nível de Radar de Onda Guiada NYRD702

O pulso de micro-ondas de alta frequência emitido pelo radar de onda guiada viaja ao longo do conjunto de detecção (cabo de aço ou haste de aço). Ao encontrar o meio medido, a constante dielétrica muda, causando reflexão, e parte da energia do pulso é refletida de volta. O intervalo de tempo entre o pulso emitido e o pulso refletido é diretamente proporcional à distância do meio medido.

Entrada: O radar de onda guiada é um instrumento de medição baseado no princípio do tempo de trânsito. A onda de radar opera à velocidade da luz, e o tempo de operação pode ser convertido em um sinal de nível através de componentes eletrônicos. A sonda emite pulsos de alta frequência que se propagam ao longo da sonda de cabo ou haste. Quando os pulsos encontram a superfície do material, eles são refletidos de volta e recebidos pelo receptor no instrumento, e o sinal de distância é convertido no sinal de nível.

O sinal de pulso refletido é transmitido para o circuito eletrônico do instrumento ao longo da sonda de cabo ou haste. O
microprocessador processa o sinal e reconhece o eco gerado pelo pulso de micro-ondas na superfície do material. A identificação correta do sinal de eco é completada pelo software de pulso. A distância D da superfície do material é proporcional ao tempo de trânsito T do pulso: D=C×T/2 (Onde C é a velocidade da luz) Como a distância E do tanque vazio é conhecida, o nível é: L=E-D

Saída:Ao inserir a altura do tanque vazio E (= ponto zero), a altura do tanque cheio F= (escala completa) e alguns parâmetros de aplicação para configuração, os parâmetros de aplicação adaptarão automaticamente o instrumento ao ambiente de medição, correspondendo à saída 4-20mA.

Parâmetros do Produto

Aplicação Típica	líquido, pó, partícula sólida
modelo do produto	NYRD-702
Material da Antena	Haste/304/PTFE
faixa de medição	6m
precisão	±1mm
Fonte de Alimentação	24VDC (dois fios, quatro fios)
saída de sinal	4...20mA/HART/RS485/Modbus..
Temperatura do Meio	-40~+130 ℃, -40~+250 ℃
Pressão do Processo	-0.1~4.0 MPa,
conexão do procedimento	rosca, flange (opcional)

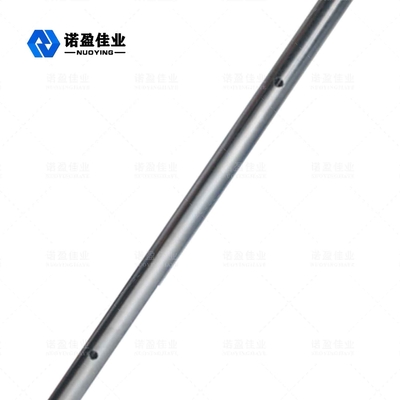

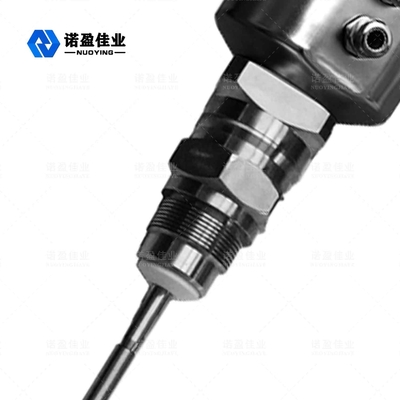

Imagens Detalhadas

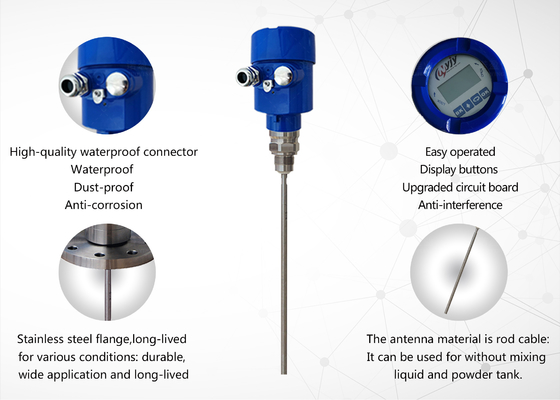

Característica do Produto

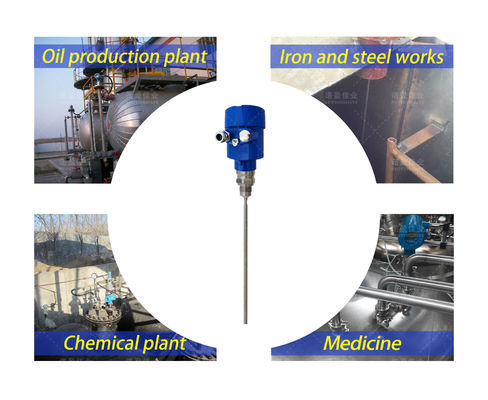

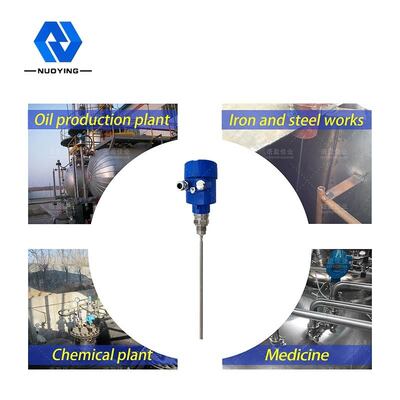

Várias Aplicações
