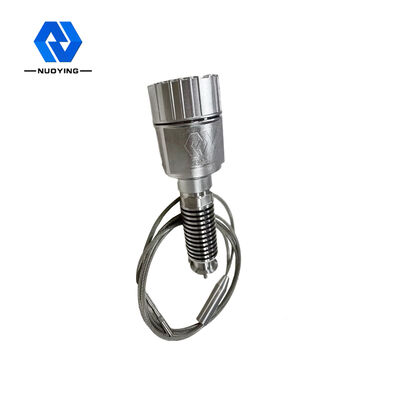

Medidor de nível de radar de ondas para líquido de corrosão forte

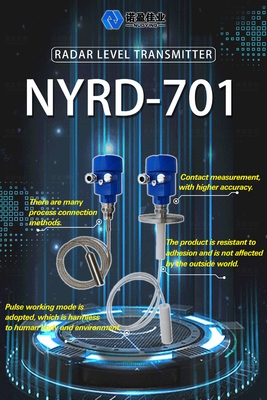

Transmissor de nível de radar NYRD-701Resumo
Princípio de funcionamento de 30m Contatable Guided Wave Radar Level Meter For Strong Corrosion Liquid NYRD 701
O pulso de microondas de alta frequência emitido pelo radar de ondas guiadas propaga-se ao longo do componente de detecção (cabo de aço ou haste de aço) e encontra o meio medido.Devido à mudança súbita da constante dielétrica, causa reflexão, e uma parte da energia do pulso é refletida de volta.O intervalo de tempo entre o pulso transmitido e o pulso refletido é proporcional à distância do meio medido.
Eu...Processo nput
O radar de ondas guiadas é um instrumento de medição baseado no princípio da viagem no tempo.e o tempo de execução pode ser convertido em sinal de nível de objeto por componentes eletrônicosA sonda emite um pulso de alta frequência e propaga-se ao longo do cabo ou da barra de sonda.
Oprocesso de saída
Ao introduzir a altura do reservatório vazio E ((= zero), a altura do reservatório completo F ((= gama completa) e alguns parâmetros de aplicação, os parâmetros de aplicação adaptam automaticamente o medidor ao ambiente de medição,correspondente a uma potência de saída de 4 a 20 mA.
Características do projetode30m Contato com ondas guiadas Radar Nível Meter para líquido de corrosão forte NYRD 701
O medidor de nível de objeto do radar de ondas guiadas adota tecnologia avançada de processamento de microondas e tecnologia exclusiva de processamento de Echo Discovery Echo, medição de contato, alta precisão de medição,medição mais precisaAo mesmo tempo, o radar de ondas guiadas não é afetado pelo ambiente externo, como temperatura média e adesão.
O medidor de nível de objeto do radar de ondas guiadas da série 70X é adequado para várias condições de trabalho e aplicações complexas devido aos vários modos de conexão de processo e tipos de módulos de detecção.:Meio de alta temperatura, alta pressão e baixa constante dielétrica.
Modo de trabalho de pulso, baixa potência de emissão, pode ser instalado em uma variedade de recipientes metálicos e não metálicos, sem dano ao corpo humano e ao meio ambiente.
Parâmetro técnicode30m Contato com ondas guiadas Radar Nível Meter para líquido de corrosão forte NYRD 701
Aplicação típica
Liquido (forte corrosão, baixa constante dielétrica, adesão, alta temperatura e alta pressão, bobina de aquecimento incorporada, escada, placa flutuante e outras ocasiões complexas)
Pó (cinzas de mosca, pó de calcário, pó de cimento, concreto e outros meios)
Sólido (pequenas partículas, grãos, cascalho, areia e outros meios)
Modelo de produto
NYRD701, NYRD702, NYRD703, NYRD704, NYRD705
Forma da antena

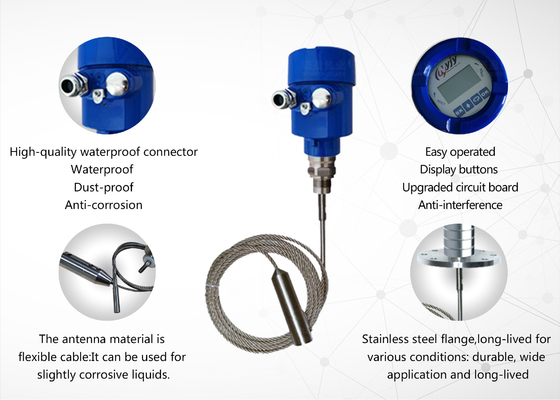

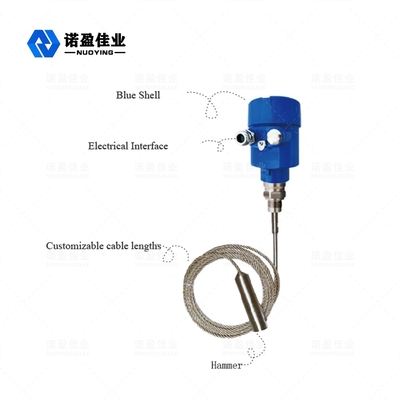

Tipo de cabo, tipo de vara, tipo de cabo duplo, tipo de vara dupla, tipo de tubo de guia de ondas
Material de antena
PTFE, 304, 316
Amostragem por eco
55 vezes/s
Faixa de medição
6 m, 30 m
Precisão de medição
00,05% ~ 0,1% F.S.
Fornecimento de energia
24VDC ((dois fios, quatro fios), 220VAC
Saída de sinal
4... 20mA/HART/RS485/Modbus...
Temperatura do processo
-40~ +130°C, -40~ +250 °C, -40~ +500 °C
Pressão de processo
-0,1 a 2,0 MPa, -0,1 a 4,0 MPa
Conexão de processo
Fios, suportes, brincos, pinças (facultativo)
Interface elétrica
M20 × 1,5 " NPT
Grau de protecção
IP 65, IP 67, IP 68 (facultativo)
Grau à prova de explosão
ExiaIICT6Ga, ExdIICT6Gb ((ver certificado para mais pormenores)
