Detalhes do produto:
|
| Aplicação típica: | líquido levemente corrosivo | Modelos de produtos: | NYRD701 |
|---|---|---|---|
| Tipo da antena: | Tipo de cabo | Material da antena: | PTFE, 304, 316 |
| Faixa de medição: | 0~30m | Precisão de Medição: | 0,05%~0,1% F. S |
| saída do sinal: | 4… 20mA/HART/RS485/Modbus | Relação elétrica: | M20 × 1,5, ½ "NPT |

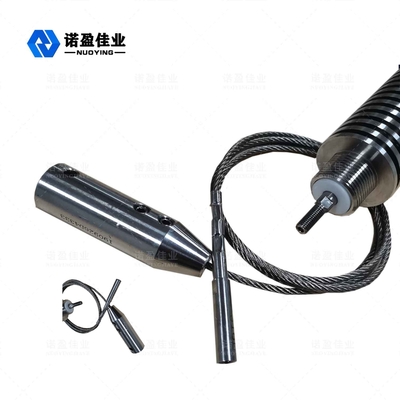

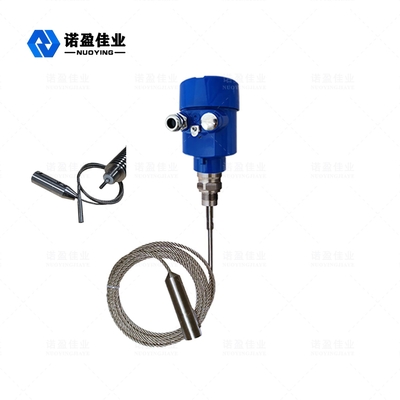

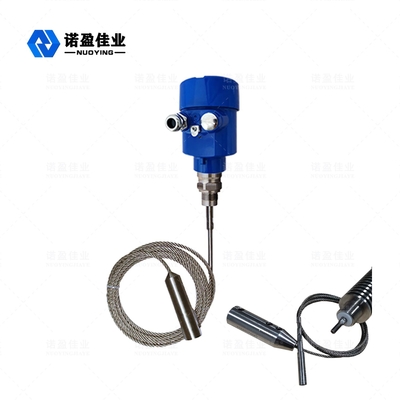

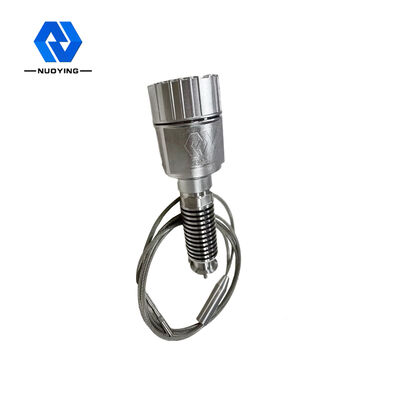

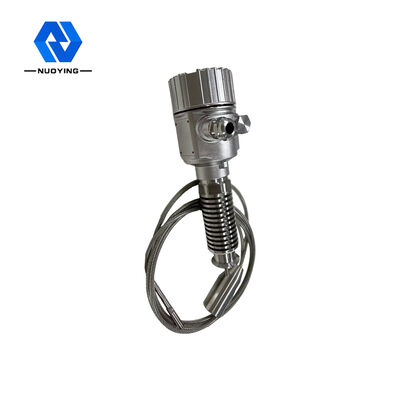

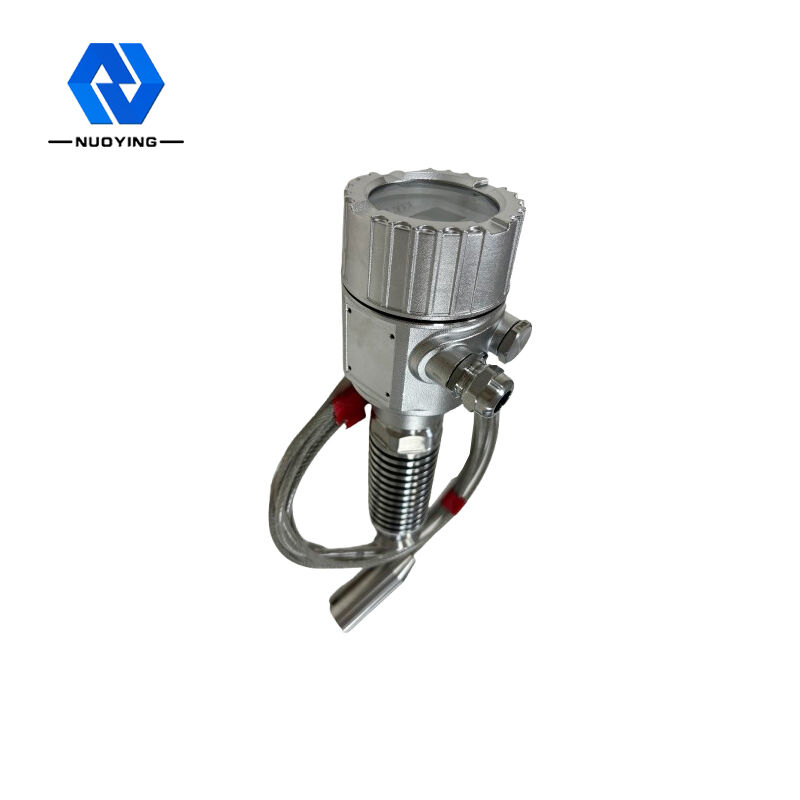

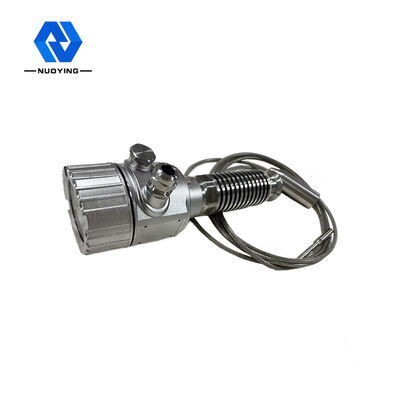

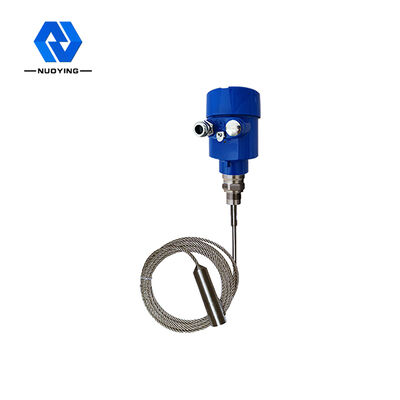

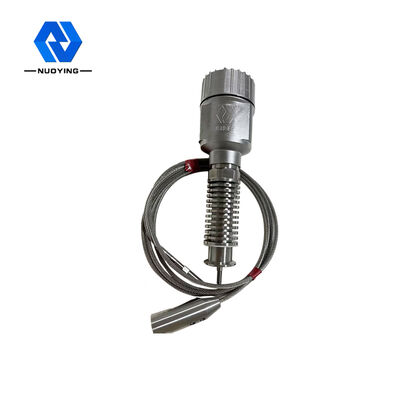

NYRD701 1.8G Cabo Antena Guiada Medidor de Nível Radar
NYRD701 1.8GPrincípio de Funcionamento do Medidor de Nível por Radar de Onda Guiada
O pulso de microondas de alta frequência enviado pelo radar de onda guiada se propaga ao longo do componente de detecção (cabo de aço ou barra de aço).Ao encontrar o meio medido, uma mudança repentina na constante dielétrica causa reflexão e parte da energia do pulso é refletida de volta.O intervalo de tempo entre o pulso transmitido e o pulso refletido é proporcional à distância do meio medido.
|
Aplicação típica |
Líquido ligeiramente corrosivo |
| Modelos de produtos | NYRD701 |
| Tipo de antena | Tipo de cabo |
| Material da Antena | PTFE, 304, 316 |
| Amostragem de eco | 55 vezes/s |
| Faixa de medição | 0~30m |
| Precisão de Medição | 0,05%~0,1%F.S |
| Fonte de energia | 24VCC (dois fios, quatro fios), 220VCA |
| Saída de sinal | 4...20mA/HART/RS485/Modbus... |
| Temperatura do processo | - 40~+130 ℃ |
| Pressão do Processo | - 0,1~2,0MPa |
| Conexão de processo | rosca, suporte, flange, braçadeira (opcional) |
| Interface Elétrica | M20 × 1,5, ½ "NPT |
| Grau de proteção | IP65, IP67, IP68 (opcional) |
| Grau à Prova de Explosão | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (consulte o certificado para obter detalhes) |
Nota: Os produtos podem ser personalizados e projetados de acordo com os requisitos específicos dos usuários!
NYRD701 1.8GRecursos de design do medidor de nível por radar de onda guiada
◎ O medidor de nível de material por radar de onda guiada adota tecnologia avançada de processamento de micro-ondas e tecnologia exclusiva de processamento de eco Echo Discovery.Com medição de contato, a precisão da medição é alta e a medição é mais precisa.Ao mesmo tempo, o radar de onda guiada resiste à adesão e não é afetado pelo ambiente externo, como temperatura média e adesão.
◎ Vários modos de conexão de processo e tipos de componentes de detecção tornam o medidor de nível por radar de onda guiada série 70X adequado para várias condições de trabalho e aplicações complexas.Tais como mídia de alta temperatura, alta pressão e baixa constante dielétrica.
◎ Adota o modo de trabalho de pulso, com potência de emissão extremamente baixa, e pode ser instalado em vários recipientes metálicos e não metálicos, sem prejudicar o corpo humano e o meio ambiente.
