Detalhes do produto:
|
| Modelo do produto: | NYRD809 | Tipo da antena: | tipo do chifre |
|---|---|---|---|
| Material da antena: | 304 | Aplicação típica: | Vários sólidos |
| Faixa de medição: | 0-30m | Precisão de medição: | 0,05%~0,1% F. S |
| Temperatura do processo: | - 40~+1200 ℃ | Pressão do processo: | -0.1~2.0MPa |

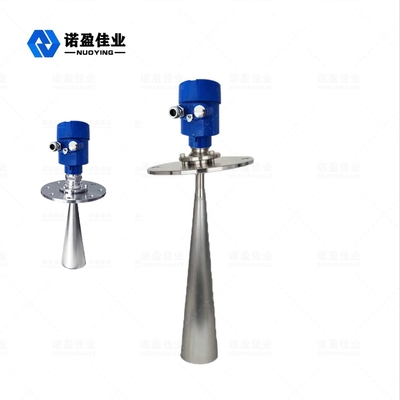

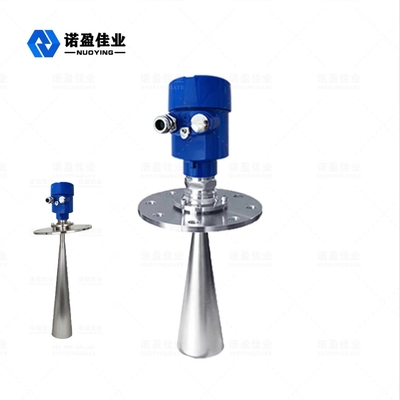

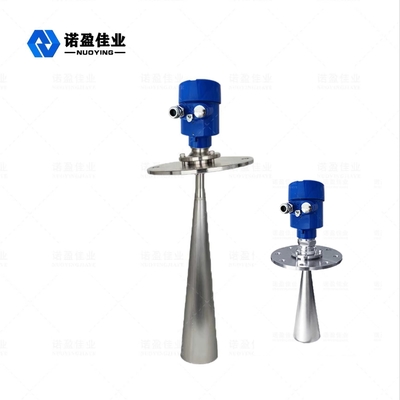

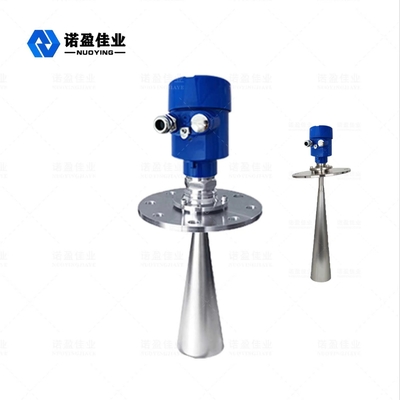

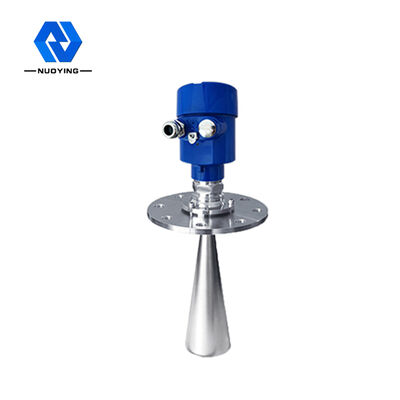

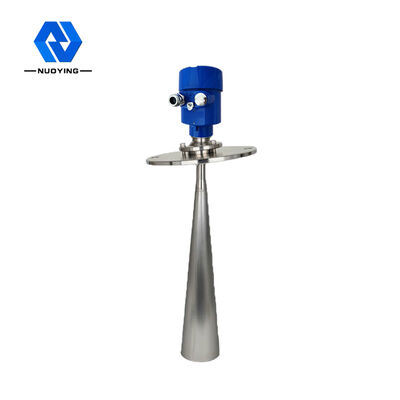

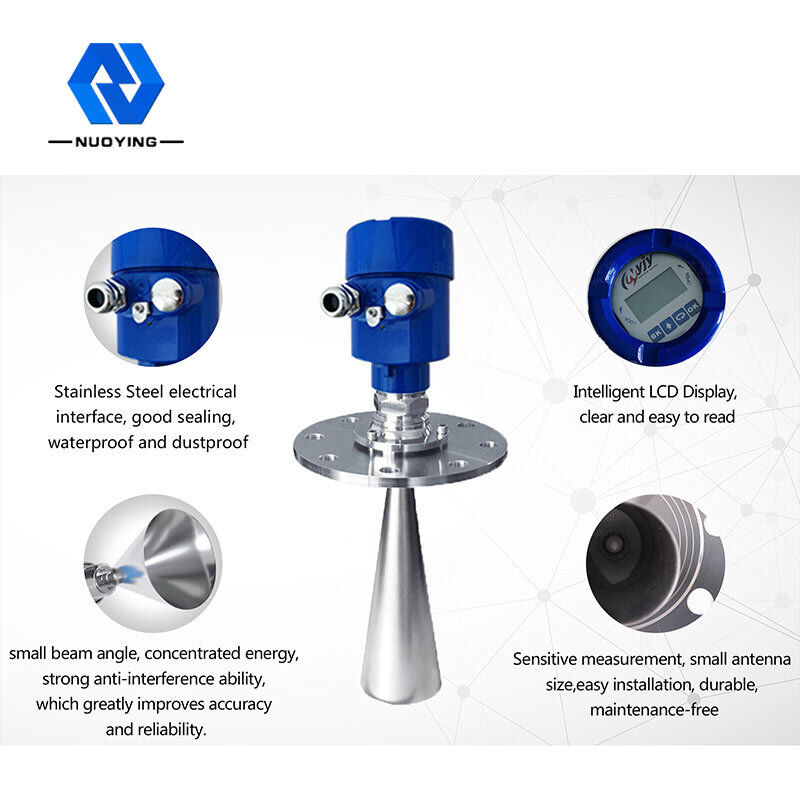

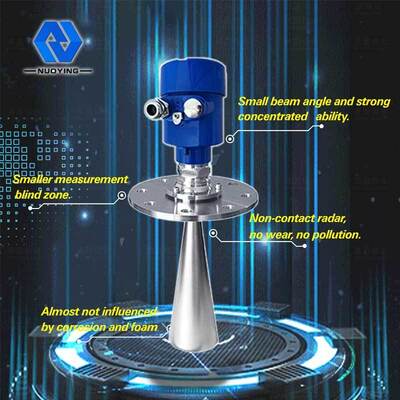

Medidor de nível de radar 26G NYRD809 pequena zona cega de alta frequência
Princípio de funcionamento do medidor de nível de radar 26G
A antena de nível de radar transmite pulsos de microondas estreitos, que são transmitidos para baixo através da antena.Quando a onda de pulso toca a superfície do meio medido, ela é refletida de volta e recebida pelo sistema de antena novamente.O sinal é transmitido para a parte do circuito eletrônico e automaticamente convertido em um sinal de nível (porque a velocidade de propagação do pulso é extremamente rápida, o tempo que a onda eletromagnética leva para atingir o alvo e retornar ao receptor após a reflexão é quase instantâneo).
Plano de referência de medição: a superfície inferior da rosca ou a superfície de vedação do flange.
Nota: Ao usar o temporizador de nível de radar, deve-se garantir que o nível mais alto não possa entrar na área cega (área mostrada em D na figura).
Medidor de nível de radar 26G Parâmetros técnicos
|
Aplicações Típicas |

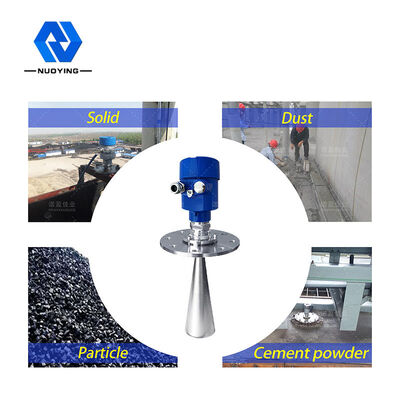

Vários sólidos (grãos, seixos, minério de ferro, carvão, etc.) |
| Modelo do produto | NYRD809 |
|
Tipo de Antena |
tipo de haste, tipo de gota de água, tipo de placa plana, tipo de chifre, tipo de superfície polida, tipo de lente |
| Material da Antena | PTFE, 304, 316, PP, PFA |
| Faixa de medição | 10m, 20m, 30m, 35m, 40m, 80m |
| Precisão de Medição | 0,05%~0,1% F.S |
| Fonte de energia | 24VCC (dois fios, quatro fios), 220VCA |
| Saída de sinal | 4... 20mA/HART/RS485/Modbus |
| Temperatura do processo | - 40~+1200 ℃ |
| Pressão do processo | - 0,1~2,0MPa |
| conexão de processo | rosca, suporte, flange, braçadeira sanitária (opcional) |
| Interface Elétrica | M20 × 1,5, 1/2" NPT |
| Grau de proteção | IP65, IP67, IP68 (opcional) |
| Grau à Prova de Explosão | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (consulte o certificado para obter detalhes) |
Observação: Os produtos personalizados podem ser projetados de acordo com os requisitos específicos dos usuários!
