Detalhes do produto:
|
| Material da antena: | PTFE, 304+PTFE | Faixa de medição: | 0.08-150m |
|---|---|---|---|
| Precisão da medida: | 0.05%-0.1%F.S | Tensão de alimentação: | 24VDC, 220VAC |
| saída do sinal: | 4… 20mA/HART/RS485/Modbus… | Temperatura do processo: | -40~+130℃, - 40~+260℃ (≥260℃ pode ser personalizado) |
| Pressão do processo: | -0.1~2.0MPa | níveis de proteção: | IP65, IP67, IP68 (opcionais) |
| Realçar: | Medidor de nível de radar de medição 80g,medidor de nível de radar depuração remota,transmissor de nível de radar 150m |
||

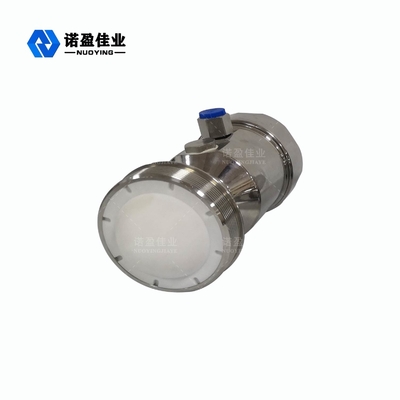

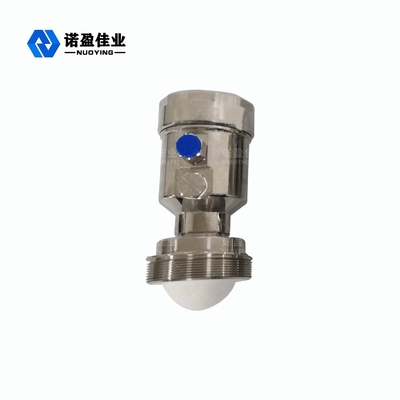

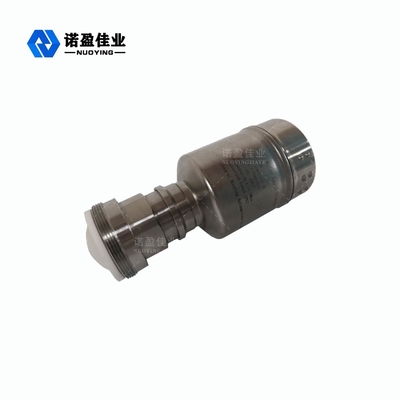

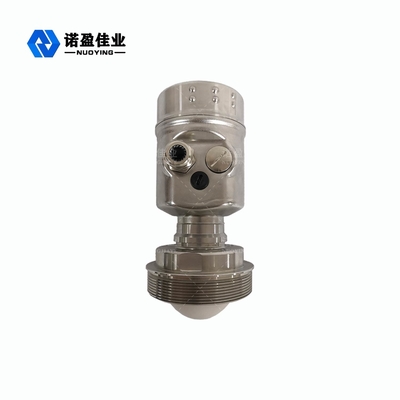

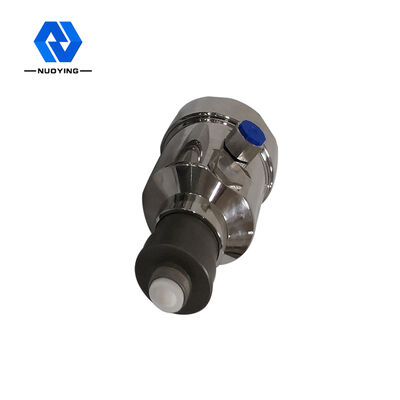

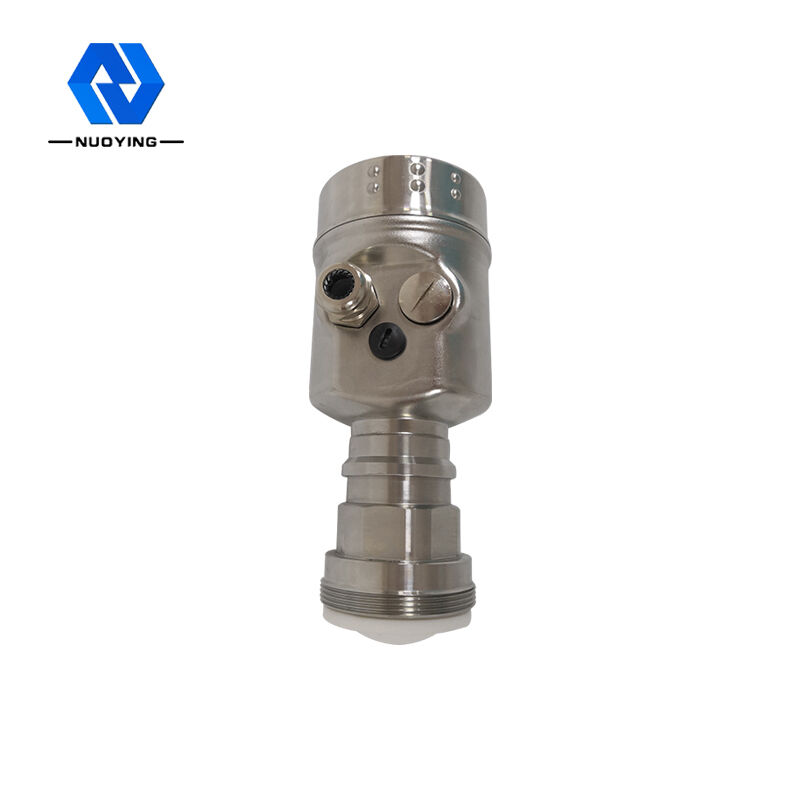

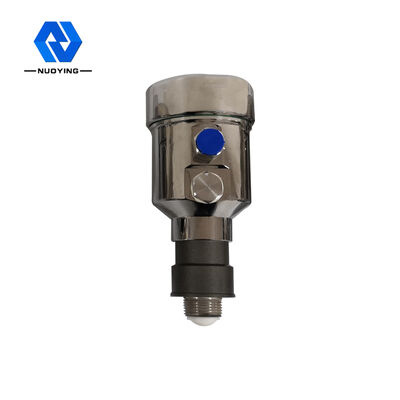

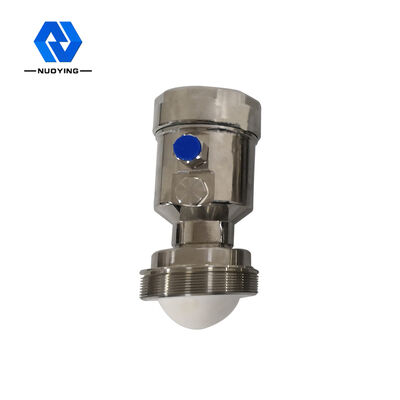

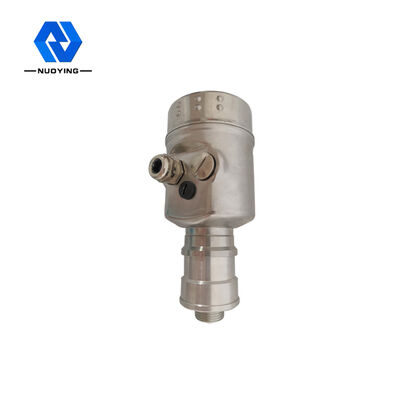

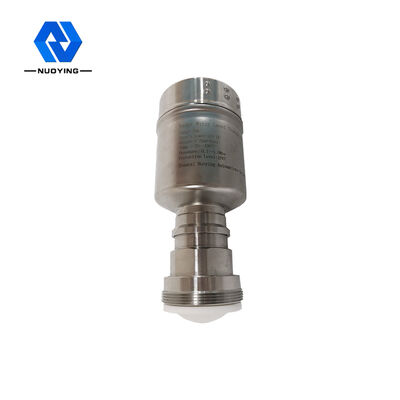

NYRD900 80G Medidor de Nível de Medição de Radar de Alta Precisão Suporte Depuração Remota
Medidor de Nível de Radar de Medição de Alta Precisão 80G Suporte Depuração RemotaPrincípio de trabalho
Os produtos de radar NYRD900 FMCW (também conhecidos como radares de ondas milimétricas), devido ao uso de bandas de ondas milimétricas com frequência mais alta do que os radares de banda Ku, podem ser usados em detecção de alvos de longo alcance, fumaça forte e ambientes livres de poeira , imagem de longa distância, imagem multi-espectral e outros aspectos.Aplicações importantes, podendo detectar alvos menores que o radar de micro-ondas e obter um posicionamento mais preciso, com maior resolução e maior confidencialidade.
Medidor de Nível de Radar de Medição de Alta Precisão 80G Suporte Depuração RemotaRecurso de design
1.Bom desempenho transitório: Com base no chip RF de ondas milimétricas CMOS auto-desenvolvido, para obter uma estrutura de RF mais compacta, maior relação ruído-sinal.
2. A largura de banda de trabalho de 5 GHz faz com que o produto tenha uma maior taxa de resolução de medição e precisão de medição
3. Coerência: uma geração de choque dipolo acionado por corrente coerente ou um efeito de frequência diferencial não linear de uma geração de pulso de laser coerente
4.Baixa energia: a energia do fóton de onda milimétrica tem apenas alguns milielétron volts, não haverá ionização de raios-X e destruição da substância a ser detectada, por isso não é fácil destruir a substância a ser detectada
5. Forte penetração: Forte penetração para substâncias não polares.Muitos materiais apolares não metálicos absorvem menos raios nesta banda e, portanto, podem ser usados para sondar a estrutura interna do material.Por exemplo, cerâmica/papelão/produtos plásticos/espuma são transparentes a esta faixa de radiação eletromagnética, e também podem ser usados para monitoramento de segurança de aeroportos/estações, como exploração de máquinas/explosivos e drogas, ou para detecção de soldagem de placas de circuito.
6. Fácil de ser absorvida por moléculas polares: esta banda tem menos dispersão em substâncias não homogêneas, podendo detectar e medir o teor de vapor d'água.Você também pode estudar a composição do material ou realizar o controle de qualidade analisando seus perfis característicos.
7.Grande faixa de medição, pequena área cega.O alcance máximo pode chegar a 120m, e a área cega pode chegar a 8cm.
Medidor de Nível de Radar de Medição de Alta Precisão 80G Suporte Depuração RemotaParâmetros técnicos
|
Aplicação típica |
O ângulo de emissão de ondas eletromagnéticas é inferior a 3 graus, adequado para espaço estreito ou medição de tubo de onda guia |
| Adequado para tanques de armazenamento de grandes dimensões (150m) e pequenos tanques de armazenamento (pequena área cega) | |
| Alta precisão, alto nível de higiene e outras ocasiões de medição | |
| Condições de processo complexas (agitação, haste de aquecimento, escada, teto flutuante, poeira forte, vapor forte, etc.) | |
| modelo do produto | NYRD900 |
| frequência de emissão | 76GHz-81GHz, a largura da frequência de varredura FM é de 5GHz |
| Forma de antena | Antena com lente, tipo anticorrosivo, antena com lente |
| Material da antena | PTFE,304+PTFE |
| faixa de medição | 0,08-150m |
| precisão de medição | 0,05%-0,1%FS |
| Tensão da fonte de alimentação | 24 VCC, 220 VCA |
| saída de sinal | 4...20mA/HART/RS485/Modbus... |
| Temperatura do processo | -40~+130℃,-40~+260℃(≥260℃ pode ser personalizado) |
| Pressão do processo | -0,1~2,0MPa |
| ligação de procedimento | rosca de parafuso, suporte, flange, braçadeiras (opcional) |
| níveis de proteção | IP65,IP67,IP68(opcional) |
| classificação à prova de explosão | Exia II CT6 Ga, Exd II CT6 Gb (Consulte o certificado para obter detalhes) |
※Nota: O produto pode ser personalizado de acordo com os requisitos específicos dos usuários.
