Detalhes do produto:
|
| Aplicação típica: | canal de água, reservatórios, rios, lagos, bancos de areia, etc. | Material da antena: | 316L (opcional) |
|---|---|---|---|
| Faixa de medição: | 30m, 80m (opcionais) | Precisão: | ±3mm |
| Fonte de energia: | 24VDC (dois linha, linha quatro) | Temperatura do processo: | -40~+80℃ |
| Pressão do processo: | -0.1~3.0MPa | enlace do procedimento: | flange, suporte (opcional) |
| Realçar: | Transmissor de nível de radar sem contato 26G,SL transmissor de nível de radar inteligente,medidor de nível de radar NYRD |
||

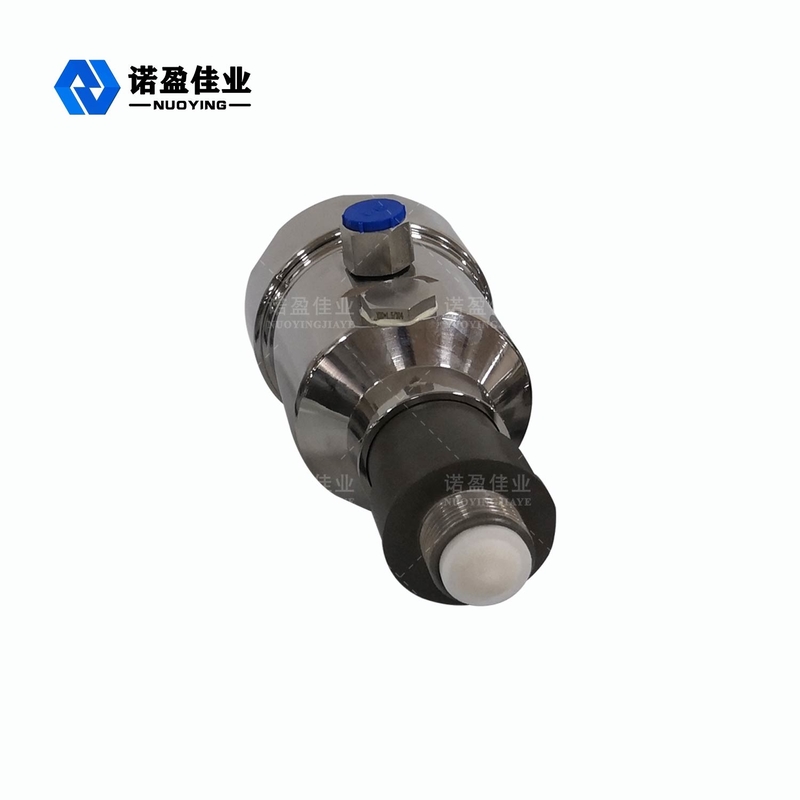

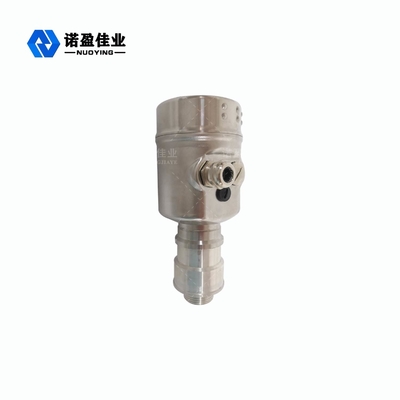

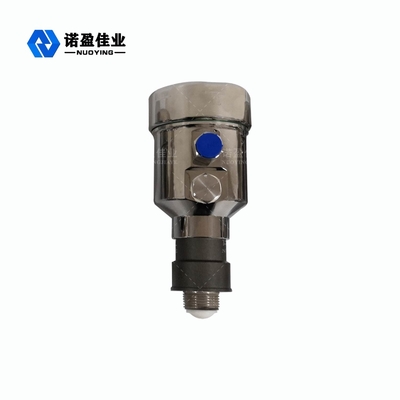

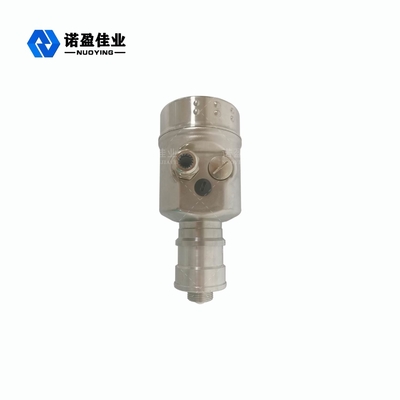

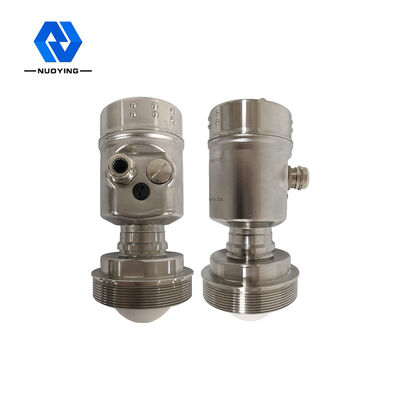

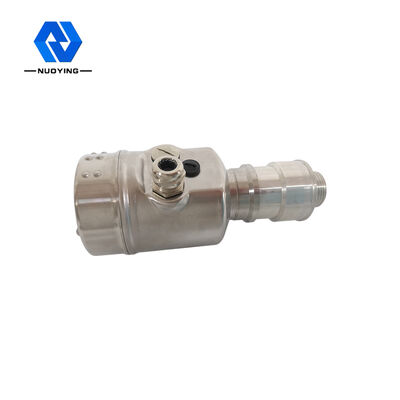

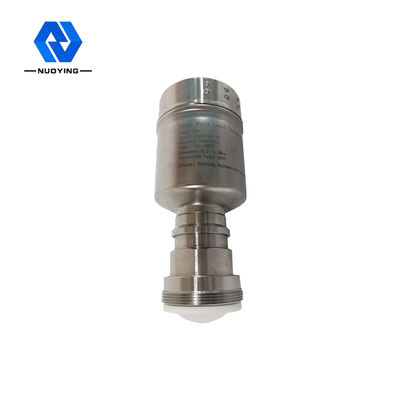

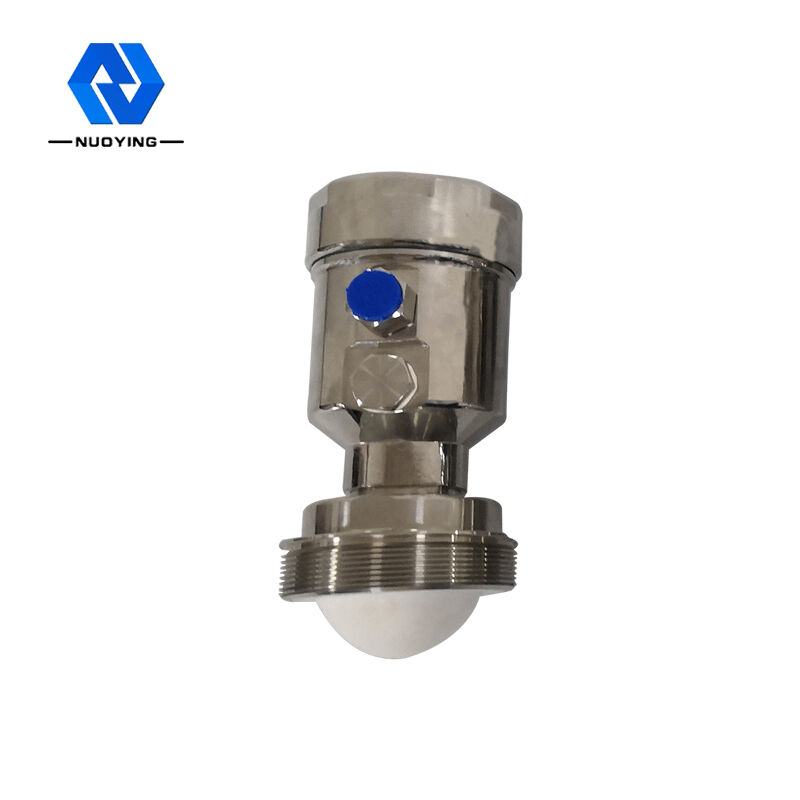

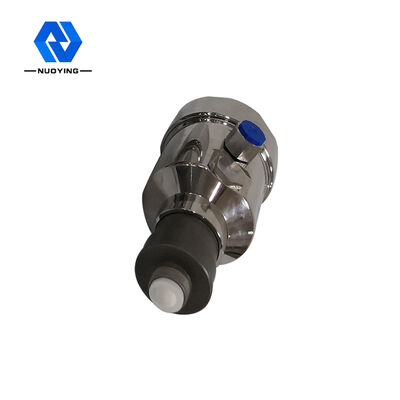

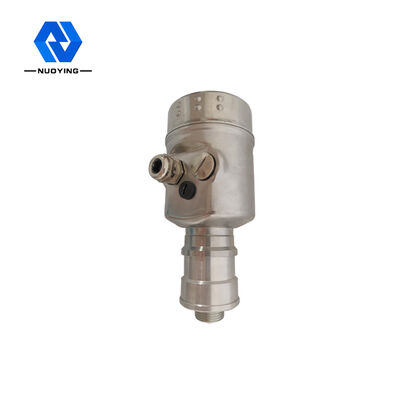

Transmissor de nível de radar inteligente sem contato 26G NYRD SL com alta frequência
O princípio de funcionamento do transmissor de nível de radar inteligente sem contato 26G NYRD SL com alta frequência
A antena de nível de radar emite pulsos de microondas estreitos, que são transmitidos para baixo através da antena.Depois que a onda de pulso toca a superfície do meio medido, ela é refletida de volta e recebida pelo sistema de antena novamente, e o sinal é transmitido para a parte do circuito eletrônico e automaticamente convertido em um sinal de nível (porque a velocidade de propagação do pulso é extremamente rápida , a onda eletromagnética atinge o alvo e é refletida de volta para o receptor. O tempo que leva para ir e voltar é quase instantâneo)
Datum de medição: superfície de vedação do fundo da rosca ou flange.
Observação: Ao usar a temporização do nível do radar, certifique-se de que o nível de material mais alto não possa entrar na área cega de medição (a área mostrada em D na figura).
Características de projeto deTransmissor de nível de radar inteligente sem contato 26G NYRD SL com alta frequência
◎ quase imune à corrosão e espuma;Não é afetado por mudanças de densidade média, temperatura e pressão.
◎ Comprimento de onda mais curto, melhor reflexão em superfícies sólidas inclinadas.
◎ O ângulo do feixe é pequeno, a energia é concentrada, o que aumenta a capacidade de eco e é propício para evitar objetos de interferência.
◎ A medição da área cega é menor, pois a medição de tanques pequenos também obterá bons resultados.
◎ Alta relação sinal-ruído, mesmo no caso de flutuações também pode obter melhor desempenho.
caso de flutuações também pode obter melhor desempenho.
◎ Alta frequência, é a melhor escolha para medir sólido e baixo dielétrico constante médio. Alta frequência, é a melhor escolha para medir sólido e baixo dielétrico constante médio.
◎O tamanho da antena é pequeno, fácil de instalar;Radar sem contato, sem desgaste, sem poluição.
◎ O ambiente de poeira grave tem pouca influência no trabalho do medidor de nível de alta frequência.
Parâmetros técnicosdoTransmissor de nível de radar inteligente sem contato 26G NYRD SL com alta frequência
| Parâmetros técnicos | |
| saída de sinal | 4...20mA/HART/RS485/Modbus.. |
| A temperatura do processo | -40~+260"C |
| A pressão do processo |
-0.1~2,0MPa |
| A conexão do processo | flange (opcional) |
| interface elétrica | M20X1,5, % ~NPT |
| Grau de proteção/Grau IP |
IP67 (Opcional) |
|
grau à prova de explosivos |
ExialICT6 (ver certificado para detalhes) |
※Nota: O produto pode ser personalizado de acordo com os requisitos específicos dos usuários.
