Detalhes do produto:
|
Aplicação típica: | Líquido (corrosão forte, baixa constante dielétrica, adesão, alta temperatura e alta pressão) | Modelo do produto: | NYRD701 |
---|---|---|---|
Tipo da antena: | tipo do polo, tipo de cabo dobro, tipo dobro do polo, tubo da onda guiada | Material da antena: | 304, 316, PTFE |
Escala de medição: | 6m, 30m | Temperatura do processo: | - ℃ 40~+130, - ℃ 40~+250, - 40~+500℃ (personalizou) |
Pressão do processo: | - 0.1~2.0MPa, - 0.1~4.0MPa (personalizou) | Precisão da medida: | 0.05%~0.1% F.S |
Realçar: | Tipo médio transmissor do contato do nível de Gwr,Medidor nivelado do radar NYRD701,Constant Radar Level Transmitter dielétrico |

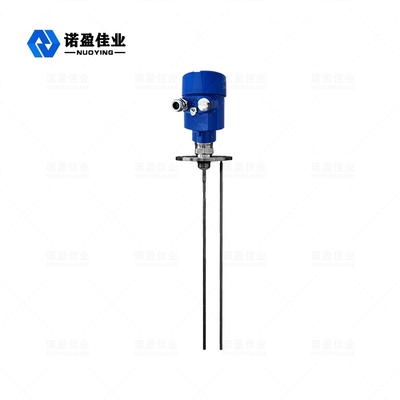

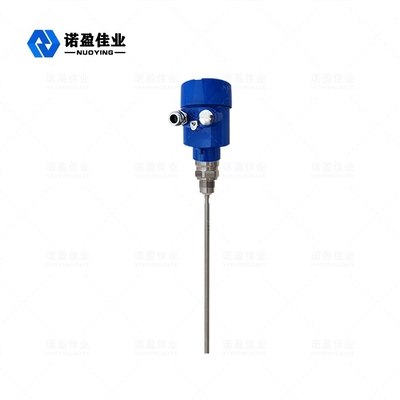

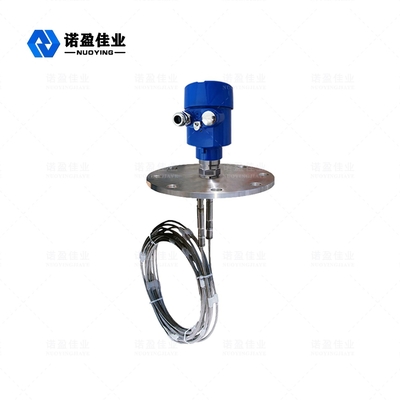

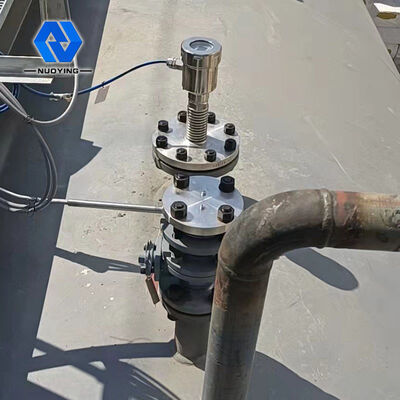

O nível do radar da onda guiada de precisão alta mede o tipo de contato médio apropriado para a constante dielétrica
Princípio de funcionamento nivelado do medidor do radar de alta temperatura e de alta pressão da onda guiada da resistência
O pulso de alta frequência da micro-ondas enviado pelo radar da onda guiada transmite ao longo do componente da detecção (o cabo de aço ou haste de aço). Quando a onda encontra o meio medido, devido à mudança repentina da constante dielétrica, alguma do pulso da onda estará refletido imediatamente de volta ao transmissor. O intervalo de tempo entre o pulso transmitido e o pulso refletido é proporcional à distância do meio medido.
entrada
O radar da onda guiada é um instrumento de medição baseado no princípio de curso do tempo. A onda de radar corre na velocidade da luz, e o tempo de funcionamento pode ser convertido em um sinal nivelado através dos componentes eletrônicos. A ponta de prova manda o pulso e propagações de alta frequência ao longo da ponta de prova do cabo ou da haste. Quando o pulso encontra a superfície material, reflete-se para trás e está recebido pelo receptor no instrumento, e o sinal da distância é convertido no sinal nivelado material.
O sinal de pulso refletido é transmitido ao circuito eletrônico do instrumento ao longo da ponta de prova do cabo ou da haste, e aos processos do microprocessador o sinal identificar o eco gerado pelo pulso da micro-ondas na superfície material. O reconhecimento de sinal correto do eco é terminado pelo software do pulso. A distância D da superfície material é proporcional ao curso T do tempo do pulso.
saída
Ajuste entrando a altura vazia E do tanque (ponto do =zero), a altura completa F do tanque (escala do =full) e os alguns parâmetros da aplicação. Os parâmetros da aplicação adaptarão automaticamente o instrumento ao ambiente da medida, correspondendo à saída 4-20mA.

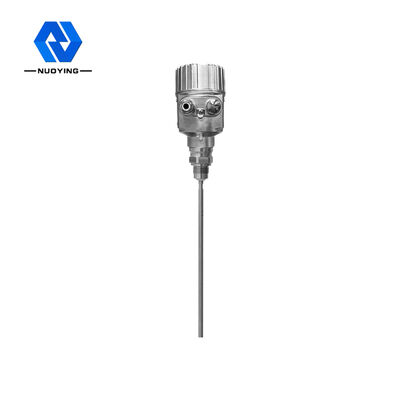

Característica do produto nivelada do medidor do radar da onda guiada
O medidor nivelado do radar da onda guiada adota tecnologia de processamento avançada da micro-ondas e Echo Discovery original ecoa a tecnologia de processamento. Com medida do contato, a precisão da medida é alta e a medida é mais exata. Ao mesmo tempo, o radar da onda guiada resiste a adesão e não é afetado pelo ambiente externo tal como a temperatura e a adesão médias.
Uma variedade de modos de conexão do processo e tipos de componentes da detecção fazem a série 70X guiaram o medidor do nível do radar da onda apropriado para várias condições de trabalho e aplicações complexas. Por exemplo: ; Meios constantes dielétricos de alta temperatura, de alta pressão e baixos.
Adota o modo do funcionamento do pulso, com extremamente - baixo poder da emissão, e pode ser instalado no vário metal e em uns recipientes não metálicos, sem dano ao corpo humano e ao ambiente.
Parâmetro nivelado do produto do medidor do radar da onda guiada

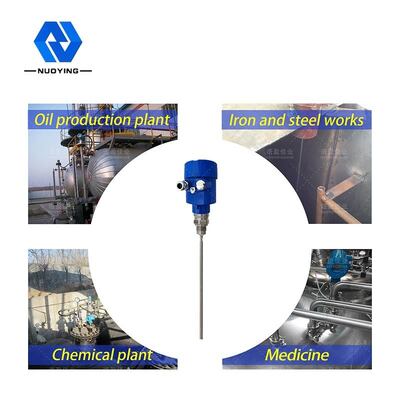

Aplicação típica |
Líquido (corrosão forte, baixa constante dielétrica, adesão, alta temperatura e alta pressão, serpentina de aquecimento incorporado, escada, placa de flutuação e outras ocasiões complexas) poeira (cinza de mosca, pó da pedra calcária, pó do cimento, concreto e outros meios) Contínuo (partículas pequenas, grão, pedras pequenas, areia, etc.) |
Modelo do produto |
NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |
Tipo da antena |
tipo do polo, tipo de cabo dobro, tipo dobro do polo, tubo da onda guiada |
Material da antena |
304, 316, PTFE |
Echo Sampling |
55 por segundo das épocas |
Escala de medição |
6m, 30m |
Precisão de medição |
0.05%~0.1% F.S |
Temperatura do processo |
-40~+130 ℃, - ℃ 40~+250, - 40~+500℃ |
Processo Presure |
-0.1~2.0MPa, - 0.1~4.0MPa |
Conexão do processo |
linha, suporte, flange, braçadeira sanitária (opcional) |
Relação elétrica |
M20 x 1,5, NPT de 1/2 " |
Poder da fonte |
24VDC (dois fio, de quatro fios), 220VAC |
Saída do sinal |
4-20 miliampère /HART/RS485/Modbus.. |
Categoria da proteção |
IP67, IP68 (opcionais) |
Categoria à prova de explosões |
Exia II CT6 GA, Exd II CT6 Gb (detalhes no certificado) |

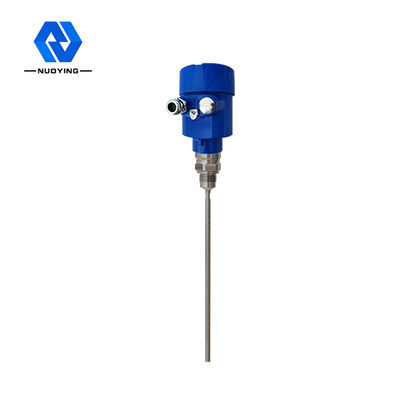

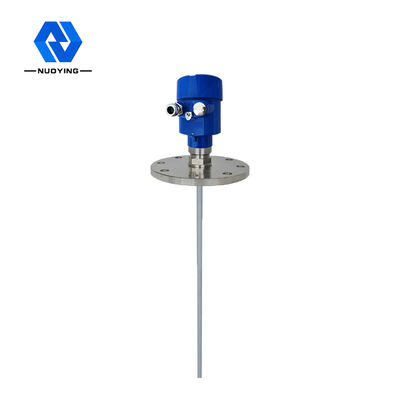

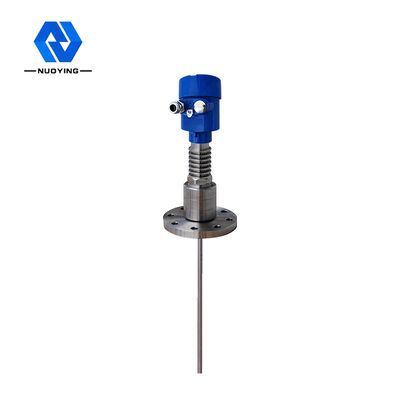

Medidor nivelado do radar da onda guiada
