Detalhes do produto:
|
Aplicação: | líquidos, poeira, sólidos | Artigo não.: | NYRD808 |
---|---|---|---|
Formulário da antena: | Tipo da barra, tipo da gota da água | Material da antena: | 、 316 do、 304 de PTFE |
Escala de medição: | 35m, 40m, 80m | Precisão da medida: | 0.05%~0.1%F.S |
Realçar: | medidor nivelado do radar de 70m,transmissor nivelado do radar da fonte de alimentação 24V,Tipo contínuo transmissor do radar da flange do nível |

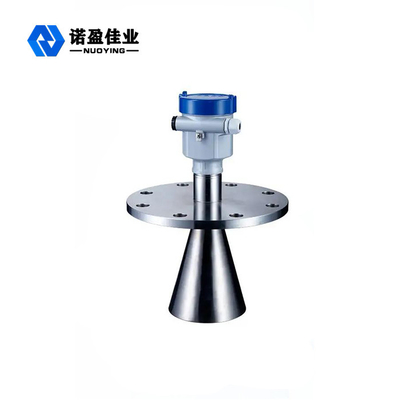

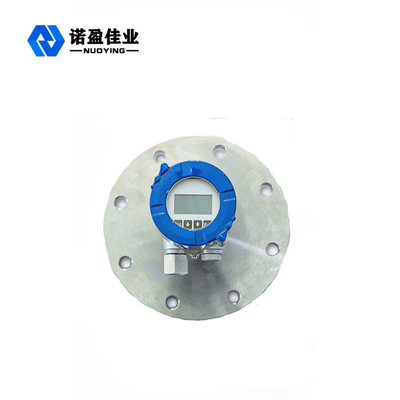

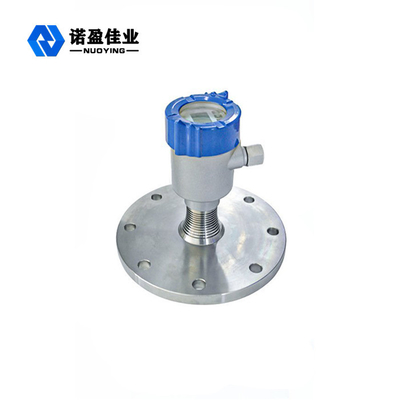

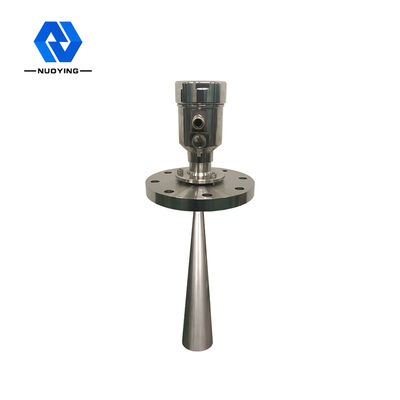

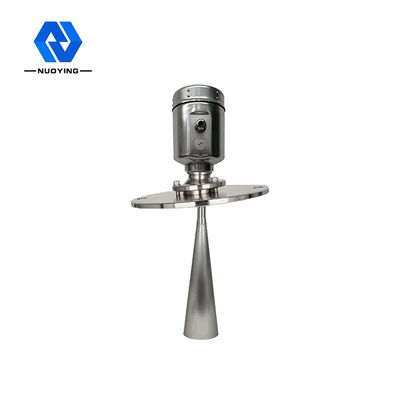

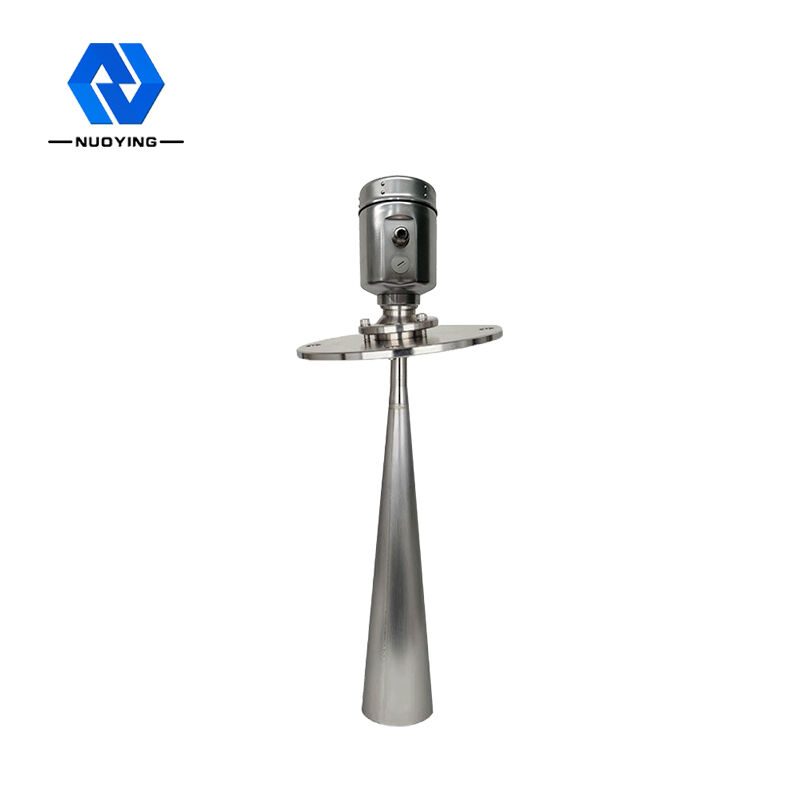

Transmissor nivelado do nível do radar do cervo do medidor do radar do escaninho da grão do radar do sensor nivelado do cimento
Descrição
Esta série de radar que o medidor nivelado adotou o sensor de radar 26G de alta frequência, a escala máxima da medida pode alcançar até 70 medidores. A antena é transformação mais ulterior aperfeiçoada,
os microprocessadores rápidos novos têm uma velocidade mais alta e a eficiência pode ser análise feita do sinal, a instrumentação pode ser usada para o reator, o silo contínuo e o ambiente muito complexo da medida.
Especificação
70 medidores variam radar que o medidor nivelado adotou o sensor de radar 26G de alta frequência | |
Aplicação | Material contínuo, poeira forte |
Escala de medição | 70 medidores |
Conexão do processo | Flange universal |
Temperatura média | -40℃ ~ +250℃ |
Pressão do processo | -0,1 ~ 0,1 Mpa |
Precisão | ± 15mm |
Categoria da proteção | IP67 |
Escala de frequência | 26GHz |
Saída do sinal | 4~20mA/Hart (Dois-fio/quatro) RS485/Modbus |
Categoria à prova de explosões | Exia II C T6 GA |
Princípio
O pulso nivelado da micro-ondas da antena de transmissor do radar é estreito, a antena descendente da transmissão. A exposição da micro-ondas à superfície média é refletida para trás outra vez pelo sistema da antena recebe, envia o sinal ao circuito eletrônico convertido automaticamente em sinais nivelados (porque a velocidade da propagação da micro-ondas, onda eletromagnética para alcançar o alvo e refletidos de volta ao receptor esta vez é quase instantânea).
Medida da referência: Parte inferior da linha de parafuso ou a superfície de selagem da flange.
Nota: Certifique-se que o medidor nivelado do radar o mais de nível elevado não pode entrar nas cortinas de medição
área (figura D mostrada abaixo).

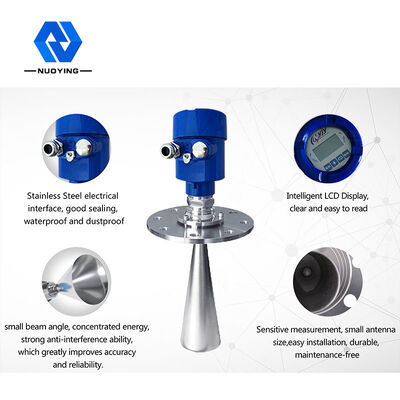

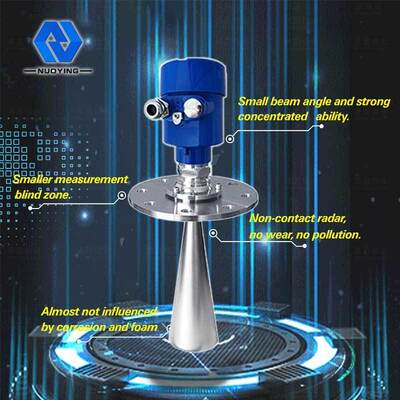

Características
Tamanho pequeno da antena do Ø, fácil instalar; radar do Não-contato, nenhum desgaste, nenhuma poluição.
Ø quase nenhuma corrosão, efeito da bolha; quase não afetado pelo vapor de água na atmosfera, na temperatura e em mudanças da pressão.
O ambiente sério da poeira do Ø no trabalho de nível elevado do medidor tem pouco efeito.
O Ø um comprimento de onda mais curto, a reflexão da inclinação de superfície contínua é melhor.
O ângulo de feixe do Ø é pequeno, a energia é concentrado, pode aumentar a capacidade do eco e evitar a interferência.
O Ø a escala de medição é menor, para uma medida renderá bons resultados.
A relação de relação sinal-ruído alta do Ø, o estado da flutuação nivelada pode obter o melhor desempenho.
Alta frequência do Ø, medida da constante dielétrica contínua e baixa da melhor escolha.
As exigências da instalação
Seja instalado no diâmetro do 1/4 ou do 1/6. Nota: a distância entre a distância mínima da parede do tanque deve ser o tanque 1/10. altos.
Nota: 1. referência
centro do recipiente 2.The ou linha central da simetria
O nível cônico superior do tanque, pode ser instalado em
a parte superior do tanque é intermediária, pode garantir a medida à parte inferior cônica.
Uma antena da alimentação à superfície vertical do alinhamento. Se a superfície é áspera, o ângulo da pilha deve ser usado para ajustar o ângulo da flange do cardan da antena à superfície do alinhamento.
(Devido à inclinação de superfície contínua causará a atenuação do eco, mesmo a perda de sinal.)
O tanque cônico do Ø não pode ser instalado acima do porto da alimentação.
Nota: a instalação exterior deve adotar o para-sol.
1. correto
2. medidas impermeáveis do erro
O Ø o instrumento não pode ser instalado no intermediário arqueado ou abobadado do telhado. Além do que o produto o eco indireto é afetado igualmente pelos ecos. O eco múltiplo pode ser maior do que o valor real do eco do sinal, porque através da parte superior pode concentrar o eco múltiplo. Assim não pode ser instalado em um lugar central.
1. Correto
2. Erro
O Ø lá é obstáculos que afetam a placa necessário da reflexão da medida.
1. Correto
2. Erro
A conexão elétrica
A tensão de fonte de alimentação:
(4~20) mA/HART (sistema de dois fios)
A fonte de alimentação e o sinal da corrente de saída
compartilhando de um cabo do protetor de dois núcleos. A escala da tensão de fonte para ver dados técnicos. Para o tipo intrinsecamente seguro deve ser uma barreira de segurança entre a fonte de alimentação e o instrumento.
(4~20) mA/HART (sistema de quatro fios)
Fonte de alimentação separada e o sinal atual,
respectivamente usando um cabo distribuidor de corrente. A escala da tensão de fonte para ver dados técnicos.
RS485/Modbus
Fonte de alimentação e de sinal de Modbus linha separada drespectively usando um cabo protegido, a escala da tensão de fonte de alimentação para ver dados técnicos.
FAQ
Q: Quanto tempo você me responderá?
: Nós contactá-lo-emos o mais cedo possível mas dentro de 12 horas
Q: Posso eu obter algumas amostras?
: Sim, a ordem da amostra está disponível para a verificação da qualidade e o teste do mercado. Mas você tem que pagar o custo expresso.
Q: Como possa logo você arranjam sua produção?
: Uma vez que obtendo sua confirmação do produto e recebendo o pagamento adiantado, a produção será começada imediatamente.
Q: Que é prazo de entrega?
: Toma geralmente aproximadamente 3-5 dias de trabalho para a ordem pequena e 10-15 dias para a ordem grande.
Q: Como você controla sua qualidade?
: Três etapas da inspeção (do original, da produção, e de bens terminados) + bom serviço da garantia (1 ano livre mudar um novo sem alguns fatores humanos de dano).
Q: Que certificados você tem?
: ISO9000, CE, certificação à prova de explosões, RoHs pronto. E antes do delievry dos bens, a certificação da inspeção da qualidade e da segurança emitida pelas terceiras peças igualmente pode ser oferecida.
Q: Poderia eu visitar sua fábrica?
: Muito bem-vindo! Mosca ao porto do ar de Xian Yang. Era um prazer grande para nós.
Q: Que é seus termos de garantia?
: Nós oferecemos 12 meses de tempo da garantia.
Q: pode você proporcionar o OEM & o serviço personalizado?
: Sim, o OEM e o ODM estão ambo o disponíveis, nós têm o departamento profissional do R&D que pode fornecer soluções profissionais para você.
Embalagem & envio
Parâmetro técnico
Aplicação | Todos os tipos dos líquidos (corrosão forte, baixa constante dielétrica, agitação, vapor, cristalização, condensação, pasta, alta temperatura e alta pressão, etc.) |
Todos os tipos da poeira (poeira forte, poeira de flutuação, pó do cimento, pó de cal, cinza de mosca, cristalização e outras ocasiões) | |
Vários sólidos (grão, pedras pequenas, minério de ferro, carvão, etc.) | |
Número do artigo | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD- SL | |
Formulário da antena | Tipo da barra, tipo da gota da água, tipo da placa, tipo do chifre, tipo da superfície, tipo da lente |
O material da antena | PTFE, 304.316, PP, PFA |
Escala de medição | 10m, 20m, 30m, 35m, 40m, 80m |
Precisão da medida | 0.05%~0.1%F.S |
Fonte de alimentação | 24VDC (dois fio, de quatro fios), 220VAC |
Saída do sinal | 4-20mA/HART/RS485/Modbus… |
A temperatura do processo | -40~+130℃, - 40~+150℃, - 40~+2600℃, - 40~+1200℃ |
Pressão do processo | -0.1~0.3Mpa, - 0.1~2.0Mpa, - 0.1~4.0Mpa, |
Conexão do processo | Linha, suporte, flange, braçadeira da saúde (opcional) |
Relação elétrica | M20x1.5, 1/2” NPT |
Categoria da proteção | IP65, IP67, IP68 (opcionais) |
Categoria à prova de explosões | ExiaIICT6 GA, ExdIICT6 Gb (segundo as indicações do certificado) |
