Detalhes do produto:
|
| Aplicação típica: | Alta precisão, ocasiões de alta higiene | Item número.: | NYRD900-1 |
|---|---|---|---|
| Frequência: | 76GHz~81GHz | Variar: | 0,08~150m |
| Saída de sinal: | 4-20mA/HART/RS485/Modbus... | A temperatura do processo: | -40~130℃,-40~260℃(≥260℃personalizável) |
| Pressão do processo: | -0,1~2,0Mpa | Grau de proteção: | IP65, IP67, IP68 (opcional) |
| Realçar: | Medidor nivelado 80G do radar de alta temperatura,Transmissor nivelado do radar do vapor do gás,Medidor nivelado 81GHz do radar |
||

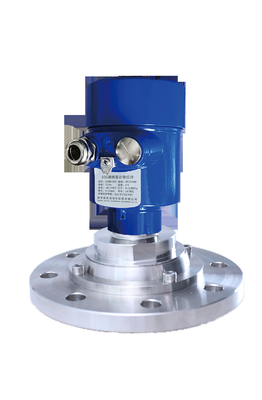

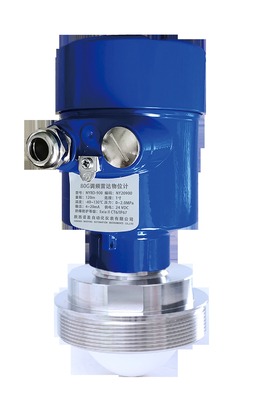

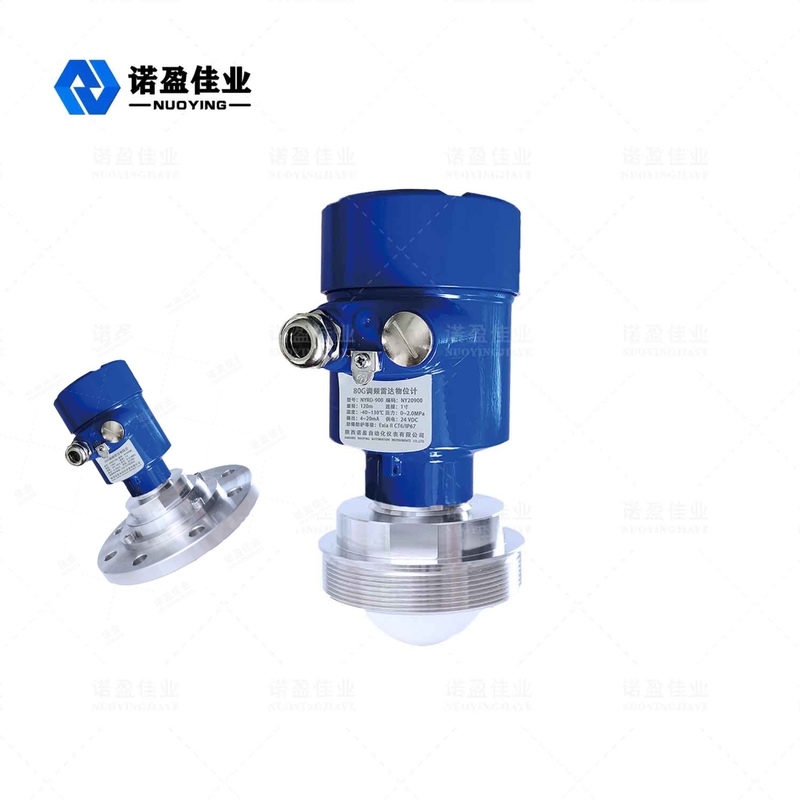

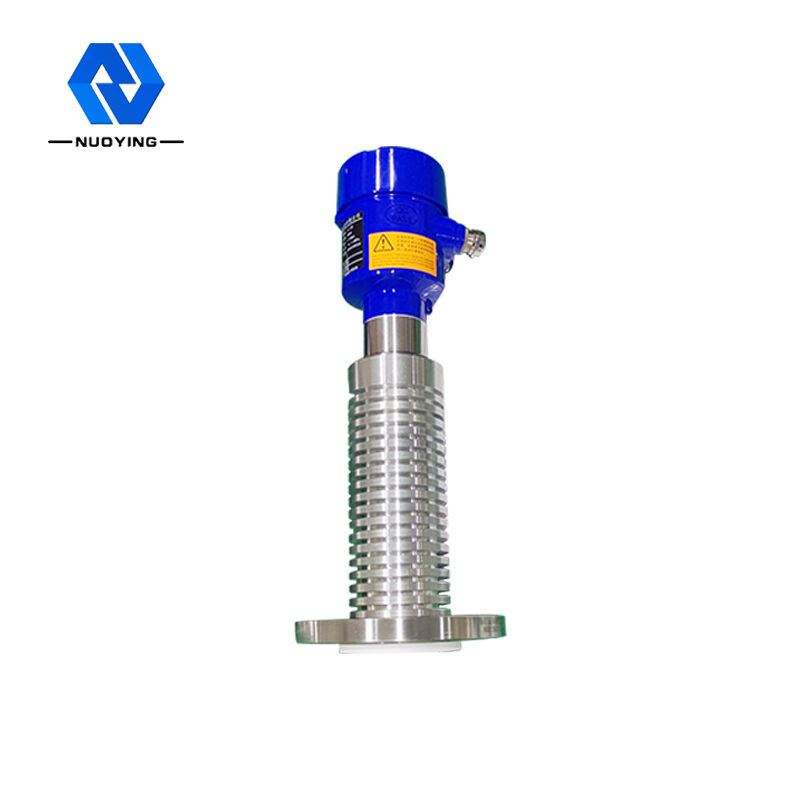

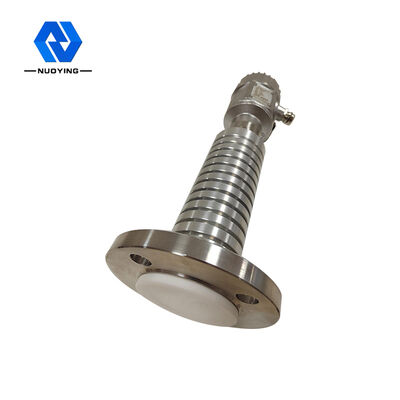

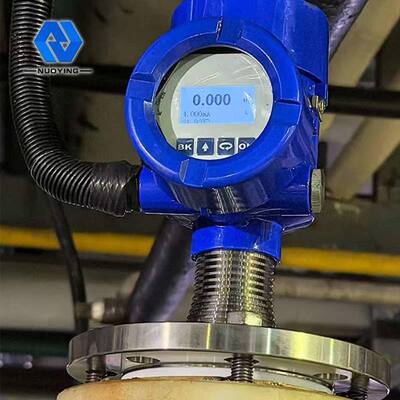

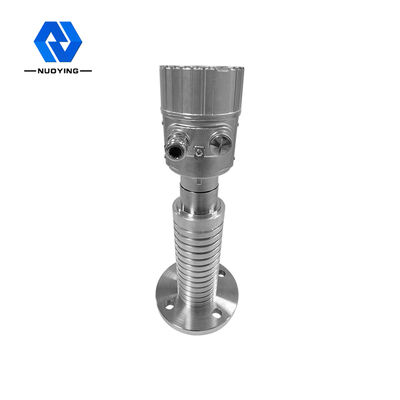

Medindo vapor de gás de alta temperatura 80G Medidor de nível de radar 76GHz~81GHz 0,08~150m
Princípio de trabalho
Produtos de radar FMCW de ondas FM NYRD900 <também chamados de radar de ondas milimétricas), como resultado do uso que é maior do que a banda de ondas milimétricas de frequência de radar de banda Ku, a detecção de alvo remoto, forte ambiente de poeira de fumaça, imagens remotas, o respeito como multi -a imagem espectral tem aplicações importantes e pode detectar mais do que um pequeno objetivo de radar de micro-ondas e obter um posicionamento mais preciso, tem resolução mais alta e segurança mais forte.
Recurso de design
* Grande alcance, pequena área cega.O alcance máximo pode chegar a 120m e a área de fala pode chegar a 8cm.
* Ângulo de feixe pequeno, tamanho de antena pequeno, fácil de instalar.É pouco afetado pelo tamanho do bocal e pela interferência da barreira.
* O comprimento de onda é menor e a reflexão na superfície do corpo é melhor, portanto não há necessidade especial de usar o flange universal para apontar.
* Suporta depuração remota e atualização remota, facilitando a manutenção no local.
* Como o radar de banda de 80 GHz usado no campo de medição industrial, alta precisão, nível sem contato e medição de nível de líquido, com outro radar de pulso de microondas comum, vantagens incomparáveis de radar de onda guiada, feixe extremamente estreito e capacidade de penetração, pode se adaptar ao condições de trabalho ultracomplexas, sem enfraquecer o desempenho da medição.
Parâmetro técnico
| Inscrição | Ângulo de emissão de onda eletromagnética é inferior a 3°, adequado para espaço estreito ou medição de tubo de onda guiada |
| Adequado para grande tolerância de armazenamento (150m) e armazenamento de pequenos cilindros “pequena área cega” | |
| Alta precisão, alto nível de higiene e outros locais de medição | |
| As condições do processo são complexas (agitação, haste de aquecimento, escada, teto flutuante, poeira forte, vapor forte, etc.) | |
| Número de item | NYRD900 |
| frequência de transmissão | 76 GHz ~ 81 GHz, largura de frequência de varredura FM 5 GHz |

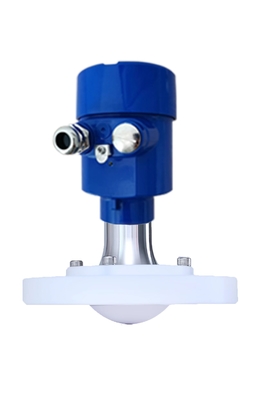

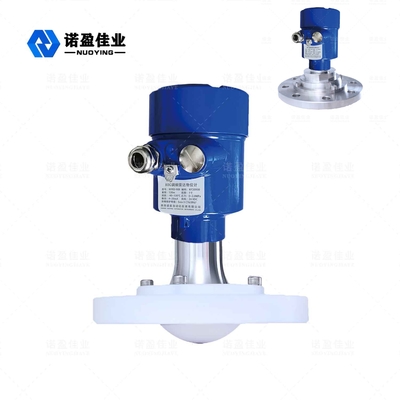

| forma de antena | Antena de lente, antena de lente anticorrosiva |
| material da antena | PTFE,304+PTFE |
| Faixa de medição | 0,08~150m |
| Precisão de medição | 0,05%~0,1%FS |
| Fonte de energia | 24VCC, 220VCA |
| Saída de sinal | 4-20mA/HART/RS485/Modbus... |
| A temperatura do processo | -40~130℃,-40~260℃(≥260℃Customizável) |
| Pressão do processo | -0,1~2,0Mpa |
| conexão de processo | Rosca, suporte, flange, braçadeira sanitária (opcional) |
| Grau de proteção | IP65,IP67,IP68 (opcional) |
| Grau à prova de explosão | ExiaIICT6 Ga,ExdIICT6 Gb (conforme mostrado no certificado) |
Se você tiver outras dúvidas, entre em contato conosco.Processaremos suas solicitações o mais rápido possível.
