Detalhes do produto:
|
| Modelo do produto: | NYRD704, | Precisão de medição: | 0,05% ~ 0,1% F.S |
|---|---|---|---|
| Aplicação típica: | Poeira (cinza de mosca, pó da pedra calcária, pó do cimento | saída do sinal: | 4… 20mA/HART/RS485/Modbus… |
| Material da antena: | 316 | Categoria à prova de explosões: | ExiaIICT6Ga |
| Realçar: | Medidor de nível de radar de fio de conexão coaxial,medidor de nível de radar de onda guiada 704,transmissor de nível de radar 6m |
||

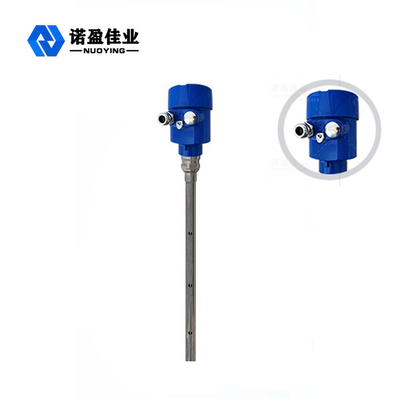

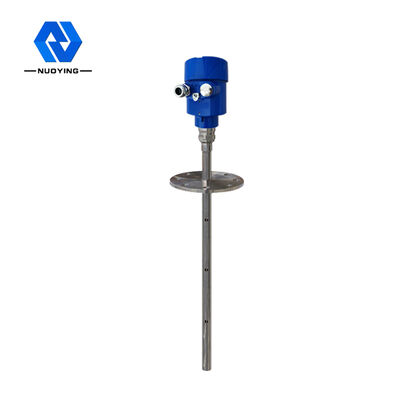

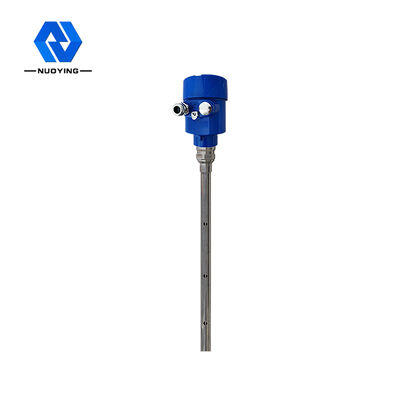

conexão coaxial de 6m NYRD 704 & medidor nivelado do radar sábio da onda guiada
Princípio de funcionamento de conexão coaxial de 30m & de medidor nivelado do radar sábio da onda guiada de NYRD 704 no local de trabalho
A conexão coaxial & o pulso sábio emissores pelo radar da onda guiada propagam ao longo do componente da detecção (o cabo de aço ou haste de aço), e encontram os meios testados. Devido à mudança repentina da constante dielétrica, causa a reflexão, e uma parte da energia de pulso é refletida para trás. O intervalo de tempo entre o pulso transmitido e o pulso refletido é proporcional à distância do meio medido.
Processamento entrado
O radartool da onda guiada é um equipamento de medição baseado no princípio de curso do tempo. A onda de radar corre na velocidade da luz, e o tempo de funcionamento pode ser convertido no sinal nivelado do alvo por componentes eletrônicos. A ponta de prova emite-se o pulso e propagações de alta frequência ao longo da ponta de prova do cabo ou da haste.
Processamento de saída
Incorporando a altura vazia E do tanque (= zero), a altura completa F do tanque (= série completa) e alguns parâmetros da aplicação, os parâmetros da aplicação adaptarão automaticamente o medidor às condições de medição, correspondendo à saída 4-20mA.

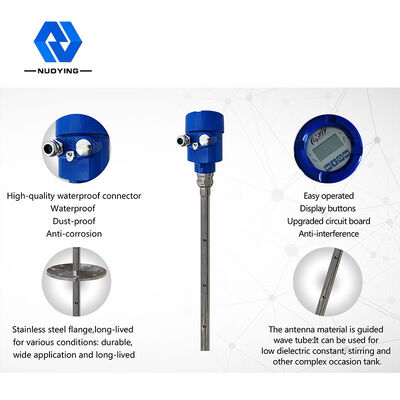

Características de projeto de 30m anti-Corrtsion & da onda guiada de PTFE NYRD 701 medidor nivelado do radar na alta temperatura & na pressão

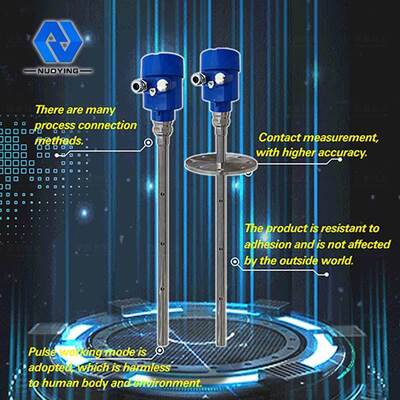

◎O medidor do nível do objeto do radar da onda guiada adota tecnologia de processamento avançada da micro-ondas e a tecnologia de processamento original de Echo Discovery Echo, medida do contato, precisão alta da medida, uma medida mais exata. Recentemente, o radar da onda guiada não é afetado pelo ambiente externo tal como a temperatura e a adesão médias.
◎A série 70-X guiou o medidor do nível do objeto do radar da onda que é apropriado para condições de trabalho versáteis e as aplicações complicadas devido aos modos de conexão dos versprocess e aos tipos do módulo da detecção. Como: meio constante dielétrico de alta temperatura, alto-exercido pressão sobre e baixo.
◎O modo de trabalho do pulso, baixo poder da emissão, pode ser instalado em uma variedade de corrosivo, em recipientes do metaloide, em nenhum dano ao corpo humano e no ambiente.
Parâmetro técnico do medidor nivelado do radar da onda guiada de precisão contatável & alta NYRD 701 de 30m na alta temperatura, pressão

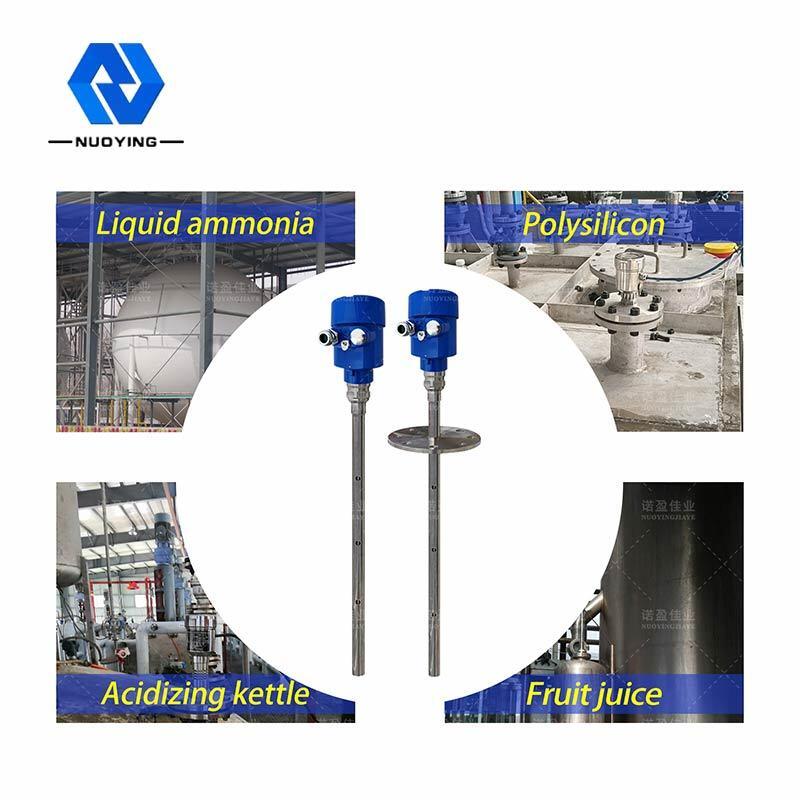

| Aplicação típica | Líquido (corrosão forte, baixa constante dielétrica, adesão, alta temperatura e alta pressão) |
| Poeira (cinza de mosca, pó da pedra calcária, pó do cimento) | |
| Contínuo (partículas pequenas) | |
| Modelo do produto | NYRD704, |
| Formulário da antena | Tipo de cabo, tipo da haste |
| Material da antena | PTFE |
| Amostra do eco | 55 vezes /s |
| Escala de medição | 6m |
| Precisão da medida | 0,05% ~ 0,1% F.S |
| Fonte de alimentação | 24VDC |
| Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura do processo | -40~ °C +500 |
| Pressão do processo | -0.1~2.0MPa, - 0.1~4.0MPa |
| Conexão do processo | flange |
| Relação elétrica | M20×1.5, ½ “NPT |
| Categoria da proteção | IP 65, IP 67 |
| Categoria à prova de explosões | ExiaIICT6Ga |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
