Detalhes do produto:
|
| MODELO DO PRODUTO: | NYRD702 | Formulário da antena: | Tipo de cabo, Rod Type |
|---|---|---|---|
| Escala de medição: | 6M | Fonte de alimentação: | 24VDC (dois fio, de quatro fios), 220VAC |
| Material da antena: | PTFE/304/316 | A amostra do eco: | 55 vezes/s |
| Precisão da medida: | 0.05%~0.1% F.S | Temperatura do processo: | -40~+130℃, - 40~+250℃, - 40~+500℃ |
| Realçar: | transmissor do radar da onda guiada de 6m,Transmissor nivelado do radar contatável da onda guiada,Sensor nivelado guiado micro-ondas do radar |
||

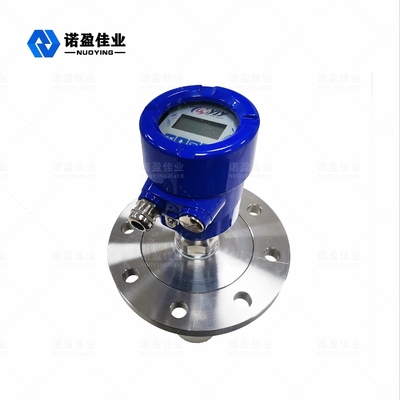

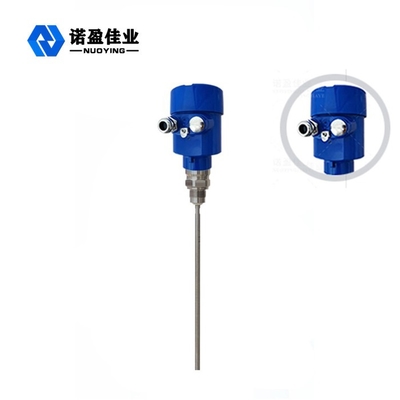

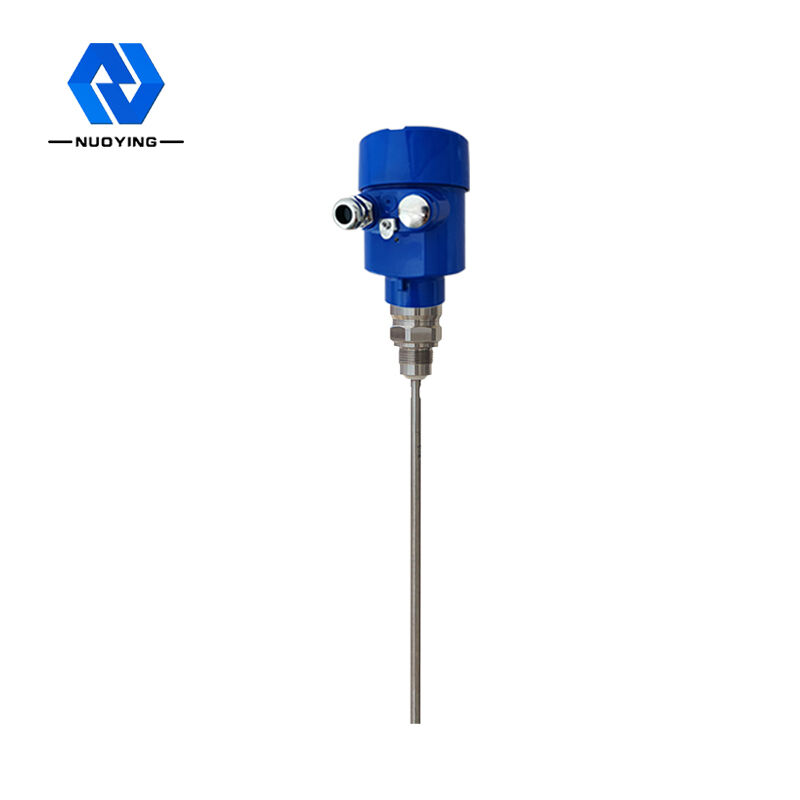

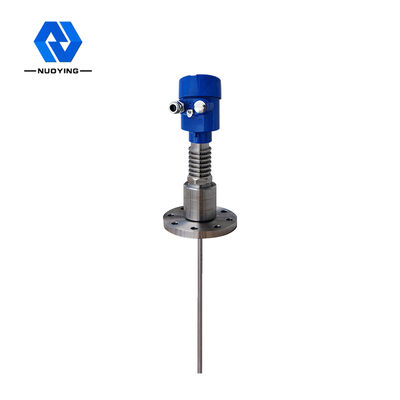

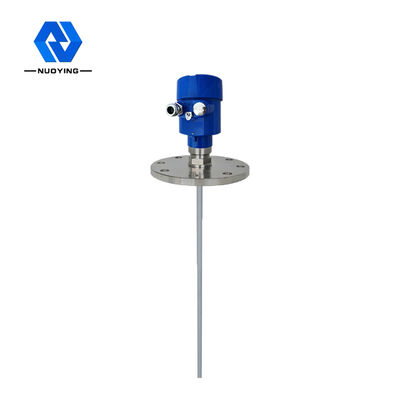

Precisão alta contatável nivelada do transmissor 6m do radar da onda guiada de NYRD 702
Princípio de funcionamento de precisão alta contatável nivelada do transmissor 6m do radar da onda guiada de NYRD 702
O pulso de alta frequência da micro-ondas emissor pelo radar da onda guiada propaga ao longo do componente da detecção (orrod de aço do cabo), e encontra o meio medido. Beacause da mudança repentina da constante dielétrica, causa a reflexão, e uma parte da energia de pulso é refletida para trás. O intervalo de tempo entre o pulso transmitido e o pulso refletido é relação à distância do meio medido certamente.
Processo entrado
O radar da onda guiada é uma ferramenta de medição baseada no princípio de curso do tempo. A onda de radar corre na velocidade da luz, e o tempo de funcionamento pode ser convertido no sinal do nível do objeto por componentes eletrônicos. A ponta de prova emite-se o pulso e propagações de alta frequência ao longo da ponta de prova do cabo ou da haste.
Processo de saída
Incorporando a altura vazia E do tanque (= zero), a altura completa F do tanque (= série completa) e alguns parâmetros da aplicação, os parâmetros da aplicação adaptarão automaticamente o medidor ao ambiente de medição, correspondendo à saída 4-20mA.
Características de projeto da precisão alta contatável nivelada do transmissor 6m do radar da onda guiada de NYRD 702
◎O medidor do nível do objeto do radar da onda guiada adota tecnologia de processamento avançada da micro-ondas e a tecnologia de processamento original de Echo Discovery Echo, medida do contato, precisão alta da medida, uma medida mais exata. Ao mesmo tempo, o radar da onda guiada não é afetado pelo ambiente externo tal como a temperatura e a adesão médias.
◎A série 70X guiou o medidor do nível do objeto do radar da onda é apropriada para várias condições de trabalho e as aplicações complexas devido aos vários modos de conexão do processo e tipos do módulo da detecção. Como: meio constante dielétrico de alta temperatura, de alta pressão e baixo.
◎O modo de trabalho do pulso, baixo poder da emissão, pode ser instalado em uma variedade de metal, em recipientes do metaloide, em nenhum dano ao corpo humano e no ambiente.
Parâmetro técnico do medidor nivelado do radar da onda guiada de precisão contatável & alta NYRD 701 de 30m na alta temperatura, pressão
| Aplicação típica | Líquido (baixas serpentina de aquecimento, escada incorporados dielétricas,) |
| Poeira (cinza de mosca, pó da pedra calcária,) | |
| Contínuo (grão, cascalho) | |
| Modelo do produto | NYRD702 |
| Formulário da antena | Tipo de cabo, tipo da haste, |
| Material da antena | PTFE, 304, 316 |
| Amostra do eco | 55 vezes /s |
| Escala de medição | 6m, 30 m |
| Precisão da medida | 0,05% ~ 0,1% F.S |
| Fonte de alimentação | 24VDC (dois fio, de quatro fios), 220VAC |
| Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura do processo | -40~ +130°C, °C -40~ +250, - °C 40~ +500 |
| Pressão do processo | -0.1~2.0MPa, - 0.1~4.0MPa |
| Conexão do processo | Linha, suporte, flange, braçadeira (opcional) |
| Relação elétrica | M20×1.5, ½ “NPT |
| Categoria da proteção | IP 65, IP 67, IP 68 |
| Categoria à prova de explosões | ExdIICT6Gb |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
