Detalhes do produto:
|
| MODELO DO PRODUTO: | NYRD900 | Aplicação típica: | Apropriado para os grandes tanques (150m) e os tanques pequenos (área cega pequena) |
|---|---|---|---|
| Frequência da transmissão: | 76Hz-81Hz, largura 5GHz da frequência de exploração de FM | Formulário da antena: | Antena de lente; Antena de lente antisséptica |
| Material da antena: | PTFE, 304+PTFE | Precisão de medição: | 0.05%-0.1%F.S |
| Escala de medição: | 0.08-150m | ||
| Realçar: | Medidor nivelado do radar dos tanques,Medidor nivelado 150m do radar,Transmissor nivelado do radar inteligente |
||

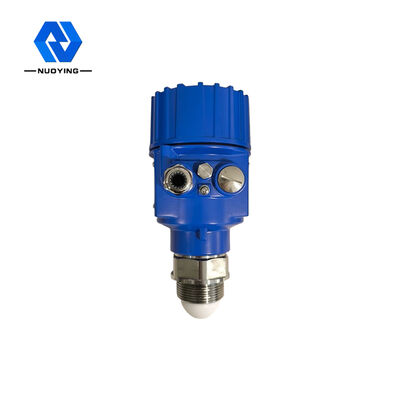

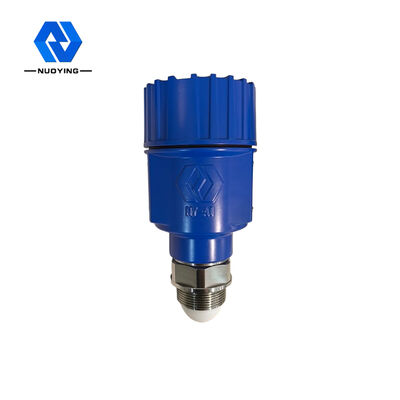

o grande nível do radar da escala de medição 80G mede a penetração forte
Princípio de funcionamento de medidor nivelado do radar 80G
O produto do radar de NYRD900 FMCW, igualmente conhecido como o milímetro - radar da onda, devido à faixa de onda do milímetro com frequência mais alta do que o radar da faixa do ku é adotado, na detecção remota do alvo, fumo forte e ambiente da poeira, ainda tem a aplicação importante na imagem latente remota e na imagem latente multispectral.
E pode detectar alvos menores e conseguir um posicionamento mais exato do que o radar de micro-ondas, com segurança mais de alta resolução e mais forte.
Característica de projeto do medidor nivelado do radar 80G
desempenho 1.Good transiente: Baseado na microplaqueta auto-em desenvolvimento da milímetro-onda de COMS. É investigação e desenvolvimento independente, e tem o software independente, microplaqueta independente.
ângulo de feixe 2.Small, tamanho pequeno da antena e a instalação fácil: menor o ângulo de feixe, menor a influência no projeto medido, que melhora extremamente a confiança e a precisão da medida.
energia 3.Low: Não fácil destruir a substância a ser testada. Grande escala de medição e área cega pequena: Os bons resultados podem igualmente ser obtidos para a medida pequena da lata.
penetração 4.Strong: Pode ser usada para detectar a estrutura interna do material.
5.It apoia a eliminação de erros remota e o melhoramento remoto para facilitar a manutenção de pessoais do campo.
Parâmetros técnicos do medidor nivelado do radar 80G
|
Aplicação típica |
O ângulo da emissão da onda eletromagnética é menos de 3 graus, apropriado para a medida estreita do tubo da onda do espaço ou do guia |
| Apropriado para os tanques de armazenamento desproporcionados (150m) e os tanques de armazenamento pequenos (área cega pequena) | |
| Elevada precisão, nível alto da higiene e outras ocasiões da medida | |
| Condições de processo complexas (que agitam, barra do calefator, escada, telhado de flutuação, poeira forte, vapor forte, etc.) | |
|
modelo do produto |
NYRD900 |
| frequência da emissão | 76GHz-81GHz, a largura da frequência de exploração de FM é 5GHz |
|
Formulário da antena |
Antena de Lensed, tipo da anticorrosão, antena lensed |
|
Material da antena |
PTFE, 304+PTFE |
| escala de medição |
0.08-150m |
| precisão da medida | 0.05%-0.1%F.S |
| Tensão de fonte de alimentação | 24VDC, 220VAC |
|
saída do sinal |
4… 20mA/HART/RS485/Modbus… |
| Temperatura do processo | -40~+130℃, - 40~+260℃ (≥260℃ pode ser personalizado) |
| Pressão do processo |
-0.1~2.0MPa |
| enlace do procedimento |
a linha de parafuso, suporte, a flange, aperta (opcional) |
| níveis de proteção | IP65, IP67, IP68 (opcionais) |
| classificação à prova de explosões | Exia II CT6 GA, Exd II CT6 Gb (veja o certificado para detalhes) |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
