Detalhes do produto:
|
Escala de medição: | 6m | Material da antena: | 304 (opcional) |
---|---|---|---|
Relação elétrica: | M20×1.5, 1/2 NPT | Amostra do eco: | 55 times/s |
Temperatura média: | -40~+130℃ | Pressão do processo: | -0.1~0.3MPa |
Aplicação típica: | Líquidos, constante dielétrica especialmente baixa, agitação e outras aplicações complexas | ||
Realçar: | Transmissor nivelado líquido 6m da onda guiada,Transdutor nivelado do radar da onda guiada,Calibre nivelado do radar dos líquidos |

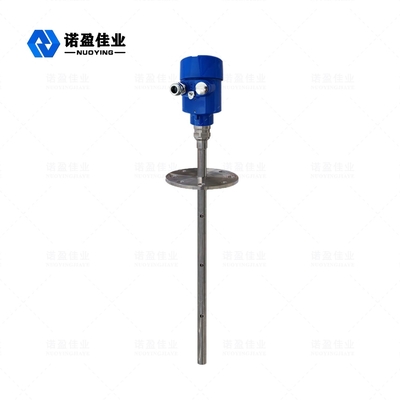

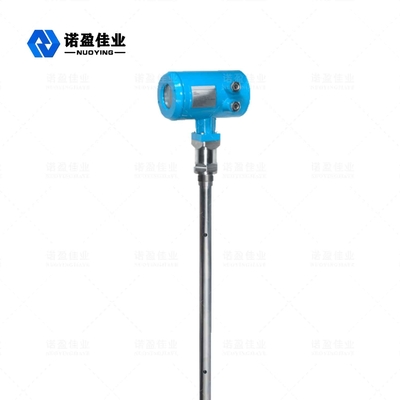

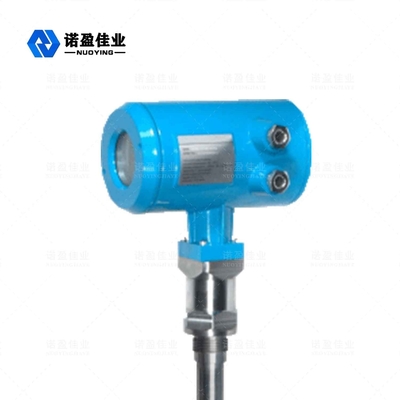

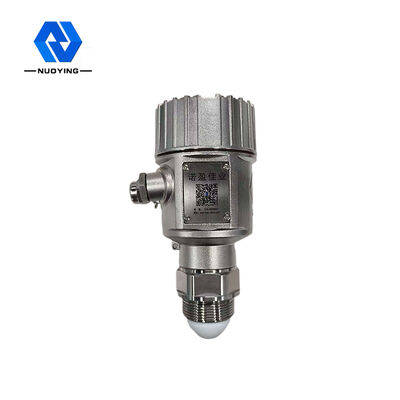

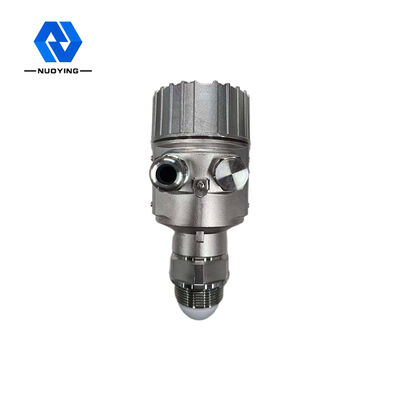

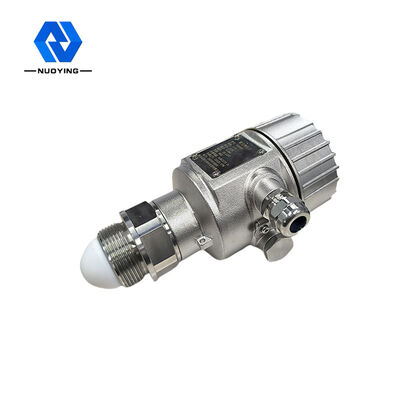

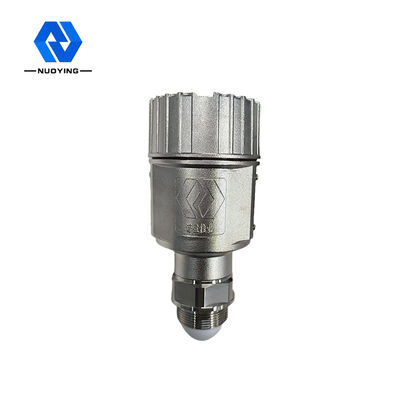

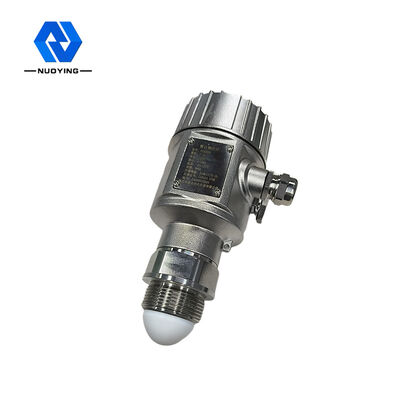

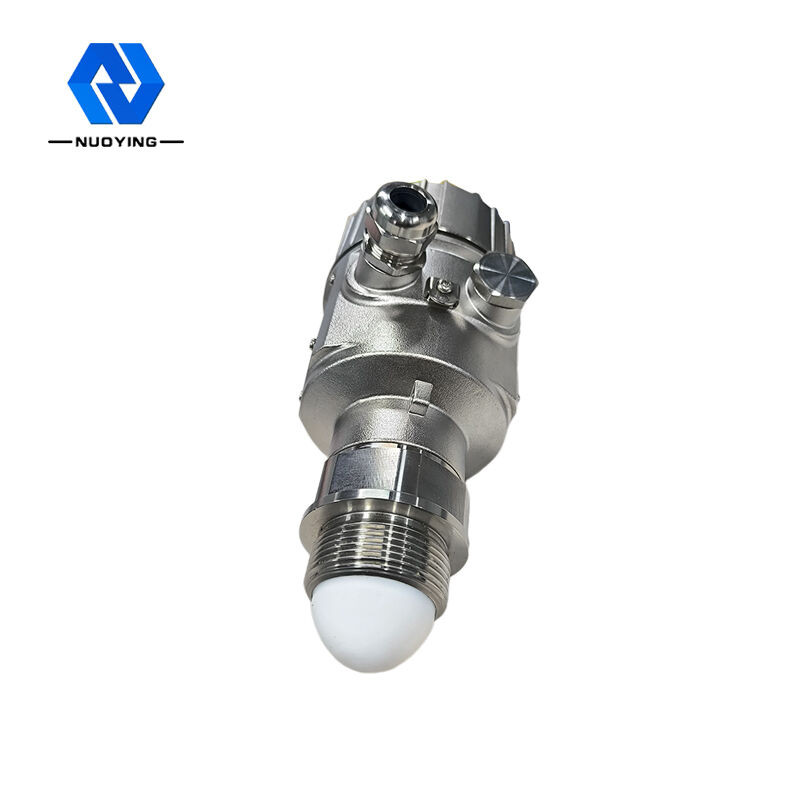

Não-prejudicial do radar líquido da onda guiada NYRD704 de corpo humano 6m ao transmissor nivelado
Princípio de funcionamento nivelado do transmissor do radar NYRD704

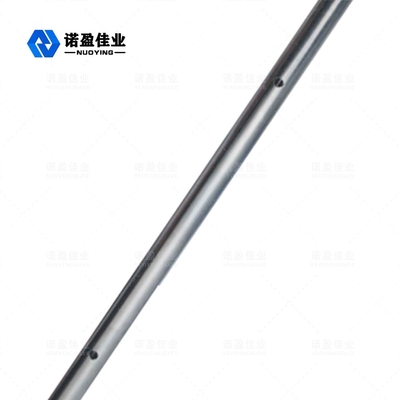

O radar da onda guiada emite-se os pulsos de alta frequência da micro-ondas que viajam ao longo do componente da detecção (o cabo de aço ou haste de aço). Ao encontrar o meio medido, a parte da energia de pulso é para trás refletido devido à mudança repentina da reflexão de causa constante dielétrica. O intervalo de tempo entre o pulso emissor e o pulso refletido é proporcional à distância do meio medido.
Entrada:
O radar da onda guiada é um instrumento de medição baseado no princípio de curso do tempo. A onda de radar viaja na velocidade da luz e o tempo de viagem pode ser convertido em um sinal nivelado pela eletrônica. A ponta de prova emite-se um pulso de alta frequência e propaga-se o ao longo de uma ponta de prova do cabo ou da haste. Quando o pulso encontra a superfície material, reflete-se para trás e está recebido pelo receptor no instrumento, que converte o sinal da distância em um sinal nivelado.
O sinal refletido é transmitido ao longo da ponta de prova do cabo ou da haste aos circuitos eletrônicos do instrumento. O microprocessador processa o sinal e identifica os ecos gerados pelo pulso da micro-ondas na superfície material.
A identificação correta do sinal do eco é feita pelo software do pulso. A distância D à superfície material é proporcional ao curso T do tempo de pulso:
× T/2 de D = de C (C está a uma velocidade da luz).
Desde que a distância E do tanque vazio é sabida, o nível material L é:
L = E - D
Saída:
É ajustado incorporando a altura vazia E do tanque (= o ponto zero), a altura completa F do tanque (= completo) e alguns parâmetros da aplicação. Os parâmetros da aplicação adaptam automaticamente o instrumento ao ambiente da medida e correspondem à saída 4-20mA.
Característica de projeto nivelada do transmissor do radar NYRD704
o medidor nivelado do radar 1.Intelligent adota tecnologia de processamento avançada da micro-ondas e a tecnologia de processamento original do eco da descoberta do eco. Medida do contato, precisão alta da medida, medida mais exata. Entrementes, o radar da onda guiada é antiadesivo e não afetado pela temperatura externo tal como a temperatura e a adesão médias.
2. uma variedade de métodos da conexão do processo e tipos de elemento da detecção fazem as séries 70X guiaram o medidor do nível do radar da onda apropriado para várias condições de trabalho e aplicações complexas. Como a alta temperatura, alta pressão, baixo meio constante dielétrico.
o modo do funcionamento do pulso 3.Adopting, o produto emite-se extremamente - baixa potência e pode-se ser instalado em uns vários recipientes do metal e do metaloide, que é inofensivo ao corpo humano e ao ambiente.
Parâmetros técnicos do transmissor nivelado do radar NYRD704
Aplicação típica | Líquidos, constante dielétrica especialmente baixa, agitação e outras aplicações complexas |
Material da antena | 304 (opcional) |
Escala de medição | 6m |
Precisão de medição | 0.05%-0.1%F.S |
Fonte de alimentação | 24VDC (duas linhas, quatro linhas) |
Temperatura média | -40~+130℃ |
Pressão do processo | -0.1~0.3MPa |
Conexão do processo | Linha, flange (opcional) |
Nível da proteção | IP67 |
Categoria à prova de explosões | Exia II CT6 (opcional) |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Nota: De acordo com as exigências específicas dos usuários podem ser os produtos personalizados do projeto.
