Detalhes do produto:
|
Os produtos modelam: | NYRD704 | Tipo da antena: | Tipo de Rod; Coaxial |
---|---|---|---|
Material da antena: | 304.316 (opcional) | Amostra do eco: | 55 times/s |
Escala de medição: | 6M | Precisão de medição: | ±1mm |
Temperatura do processo: | -40~130℃ | Pressão do processo: | -0.1~2.0MPa |
Realçar: | Medidor do radar da onda guiada,Medidor nivelado do radar coaxial,medidor nivelado de medição do radar de 6m |

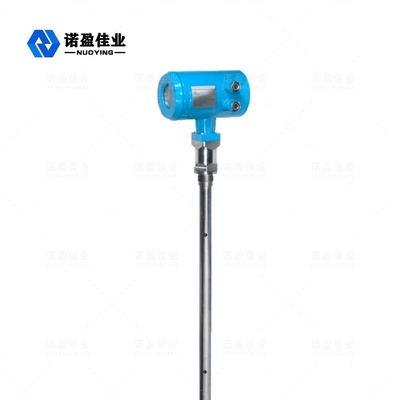

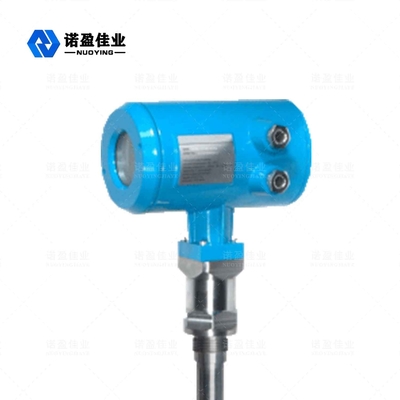

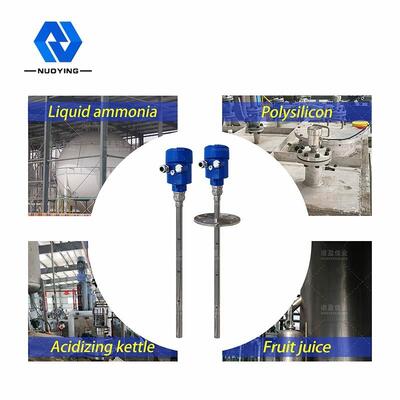

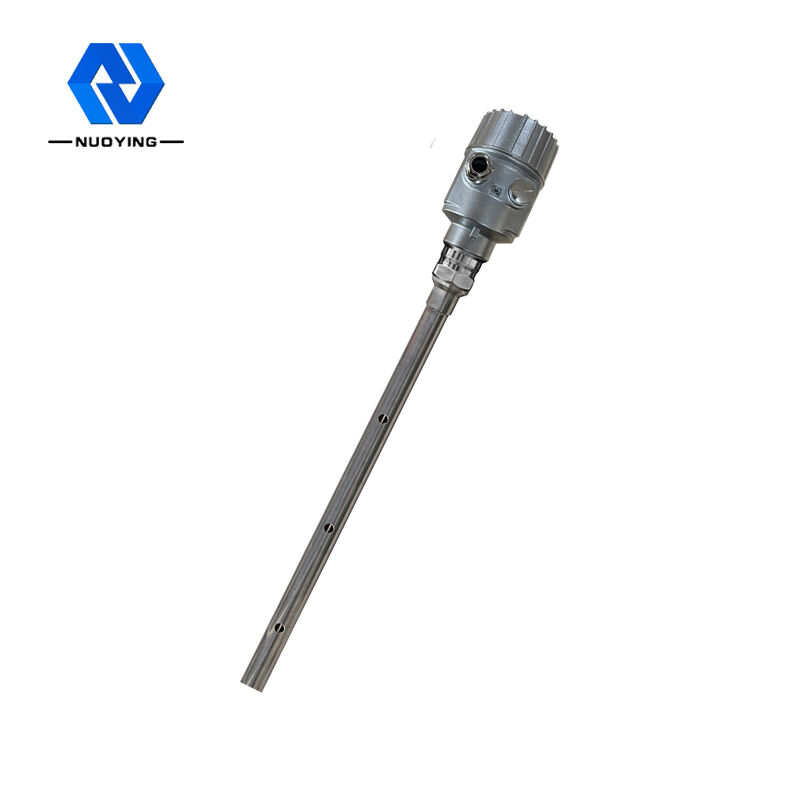

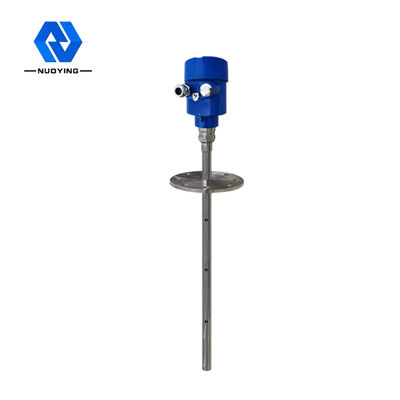

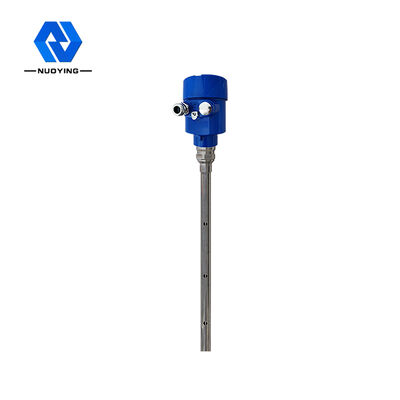

Escala de medição azul do caso 6m do medidor nivelado coaxial do radar da onda guiada de NYRD704 1.8GHz grande
Princípio de funcionamento nivelado do medidor do radar da onda guiada de NYRD704 1.8GHz
O medidor nivelado do radar da onda guiada é um medidor nivelado baseado no princípio da reflexão do domínio de tempo (TDR). O pulso eletromagnético das propagações do calibre nivelado do radar ao longo do cabo ou da ponta de prova de aço na velocidade da luz. A parte do pulso de medidor nivelado é refletida para formar um eco e para retornar ao transmissor do pulso ao longo do mesmo trajeto. A distância entre o transmissor e a superfície do meio medido é proporcional à época de propagação do pulso durante esse período, e a altura nivelada líquida é calculada.
Parâmetro técnico do medidor nivelado do radar da onda guiada de NYRD704 1.8GHz
Aplicação típica | Líquidos, especialmente aqueles com baixas constantes dielétricas |
Transmita a frequência | 1.8GHz |
Os produtos modelam | NYRD704 |

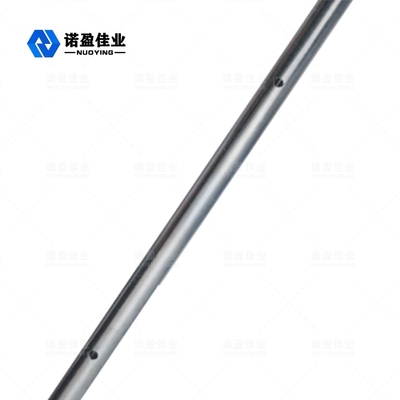

Tipo da antena | Tipo de Rod; Coaxial |
Material da antena | 304.316 (opcional) |
Amostra do eco | 55 times/s |
Escala de medição | 6m |
Precisão de medição | ±1mm |
Fonte de alimentação | 24VDC, 220VAC (opcionais) |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Temperatura do processo | -40~130℃ |
Pressão do processo | -0.1~2.0MPa |
Conexão do procedimento | Flange, passo (opcional) |
Nível da proteção | IP67 |
Categoria à prova de explosões | Exia II CT6 GA |
Nota: Os produtos podem ser personalizados de acordo com a exigência específica dos usuários!

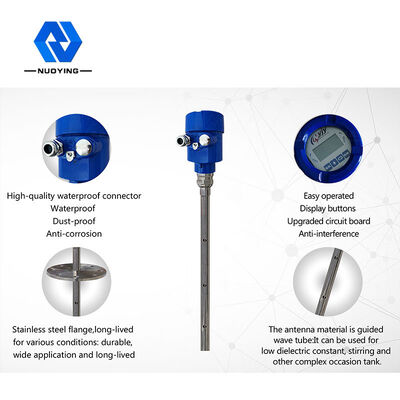

Características de projeto niveladas do medidor do radar da onda guiada de NYRD704 1.8GHz

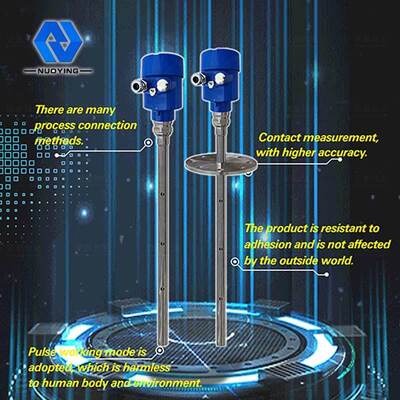

1. Usando o modo de trabalho do pulso, o produto tem extremamente - o baixo poder da emissão, e pode ser instalado em uns vários recipientes do metal e do metaloide, sem dano ao corpo humano e ao ambiente.
2. Uma variedade de métodos da conexão do processo e tipos de componentes da detecção fazem as séries 70X guiaram os calibres de nível do radar da onda apropriados para várias condições de trabalho e aplicações complexas. Como: meio constante dielétrico de alta temperatura, de alta pressão e baixo.
3. O medidor do nível do radar da onda guiada adota tecnologia de processamento avançada da micro-ondas e Echo Discovery original ecoa a tecnologia de processamento, a medida do contato, a precisão alta da medida e uma medida mais exata. Ao mesmo tempo, o radar da onda guiada é resistente à adesão e não é afetado pelo ambiente externo tal como a temperatura e a adesão médias.
Guia de instalação nivelado do medidor do radar da onda guiada de NYRD704 1.8GHz
O seguinte guia de instalação é apropriado para aquele de pontas de prova do cabo e da haste para a medida de partículas e do líquido contínuos. A ponta de prova tubular coaxial é aplicada somente ao objeto líquido.
Posição de instalação nivelada do medidor do radar da onda guiada de NYRD704 1.8GHz
Tente ficar longe da tomada e da entrada.
O medidor não deve tocar na parede interna do tanque para os tanques do metal e os tanques plásticos. Se é um tanque do metal, o medidor nivelado material não deve ser instalado no centro do tanque.
Propõe-se instalar em 1/4 do diâmetro do silo.
As pontas de prova de tipos do cabo ou da haste devem manter uma distância longe da parede do tanque não menos de 30cm.
A parte inferior da ponta de prova deve ser aproximadamente 30mm à parte inferior do tanque.
A ponta de prova deve manter uma distância não menos de 200mm dos obstáculos dentro do tanque.
O sensor pode ser instalado no centro da camiseta de alças, se a parte inferior do recipiente é um cone, assim que a medida pode ser tomada à parte inferior do tanque.
