Detalhes do produto:
|
Escala de medição: | 0.05-150m | Fonte de alimentação: | 24VDC, 220VAC |
---|---|---|---|
Saída do sinal: | 4… 20mA/HART/RS485/Modbus… | Pressão do processo: | -0.1~2.0MPa |
Conexão do processo: | Linha, suporte, flange, braçadeira sanitária (opcional) | Temperatura do processo: | -40~+130℃, - 40~+260℃ (≥260℃ pode ser personalizado) |
Aplicação típica: | Ocasiões com condições de processo complexas; Elevada precisão e medida nivelada sanitária alta | ||
Realçar: | Medidor nivelado do radar líquido da elevada precisão,transmissor nivelado do radar 20mA,transmissor de pressão 80GHz líquido |

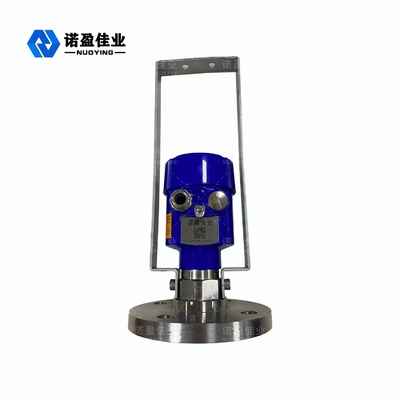

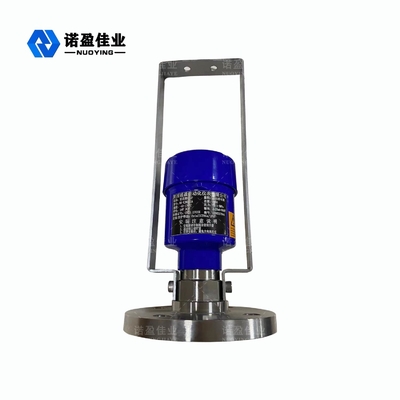

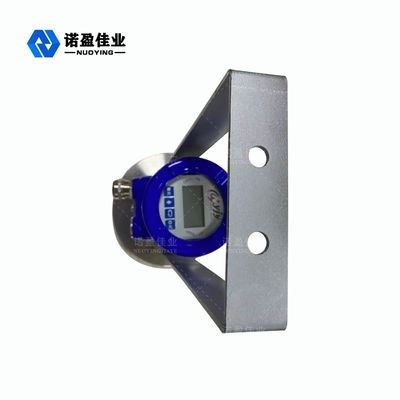

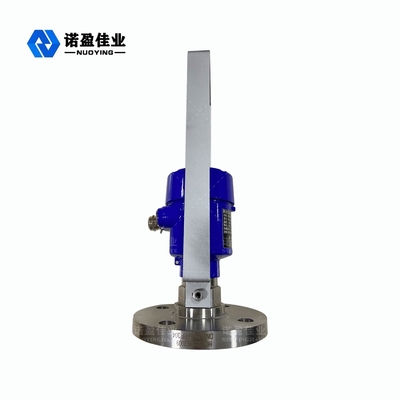

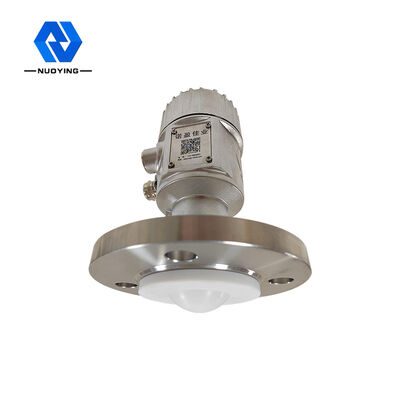

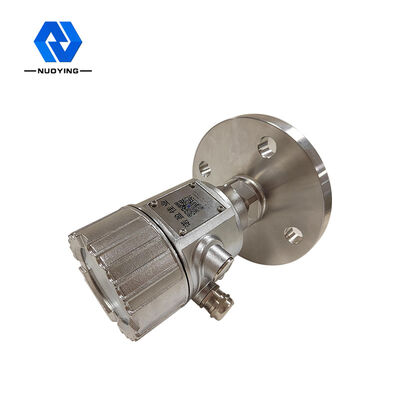

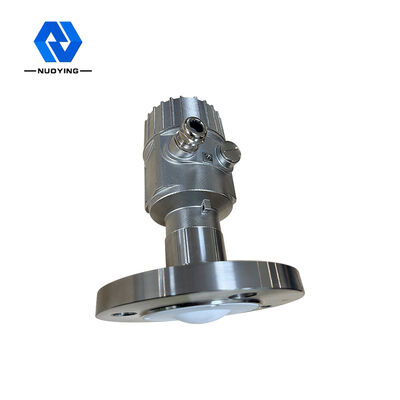

Medidor nivelado 80GHz NYRD900 4 do radar líquido da elevada precisão - 20mA
princípio de funcionamento nivelado do medidor do radar de 80GHz NYRD900
Onda eletromagnética de onda de milímetro: A onda eletromagnética no domínio de frequência de 30-300 gigahertz (comprimento de onda 1-10mm) é chamada geralmente onda de milímetro, ele é ficada situada na escala de comprimento de onda de sobreposição da micro-ondas e da onda infravermelha distante, assim que tem as características de dois tipos do espectro. A faixa do gigahertz 76-81 é menos região até agora compreendida e aplicada.
O produto do radar de NYRD900 FMCW (igualmente conhecido como o radar da centímetro-onda), devido à faixa de onda do milímetro com frequência mais alta do que o radar da faixa do ku é adotado, na detecção remota do alvo, fumo forte e ambiente da poeira, tem a aplicação importante na imagem latente remota e na imagem latente multispectral. E pode detectar alvos menores e conseguir um posicionamento mais exato do que o radar de micro-ondas, com segurança mais de alta resolução e mais forte.
característica de projeto nivelada do medidor do radar de 80GHz NYRD900
desempenho 1.Good transiente: Baseado na microplaqueta auto-em desenvolvimento do RF da onda de milímetro de COMS. É investigação e desenvolvimento independente, e tem o software independente, microplaqueta independente.
ângulo de feixe 2.Small, tamanho pequeno da antena e a instalação fácil: menor o ângulo de feixe, menor a influência no projeto medido, que melhora extremamente a confiança e a precisão da medida.
energia 3.Low: Não fácil destruir a substância a ser testada.
escala de medição 4.Large e área cega pequena: Os bons resultados podem igualmente ser obtidos para a medida pequena da lata.
penetração 5.Strong: Pode ser usada para detectar a estrutura interna do material.
parâmetros técnicos do medidor nivelado do radar de 80GHz NYRD900
Aplicação típica |
o ângulo da emissão da onda 1.The eletromagnética é menos de 3 graus, apropriado para a medida estreita do tubo do espaço ou do medidor de ondas; 2.Suitable para os grandes tanques (150m) e os tanques pequenos (área cega pequena); precisão 3.High e medida nivelada sanitária alta; 4.Occasions com as condições de processo complexas (que misturam, a barra do calefator, a escada, o telhado de flutuação, poeira forte, vapor forte, etc.) |
Frequência da transmissão | 76Hz-81Hz, largura 5GHz da frequência de exploração de FM |

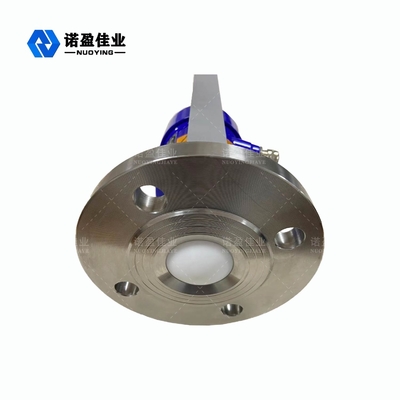

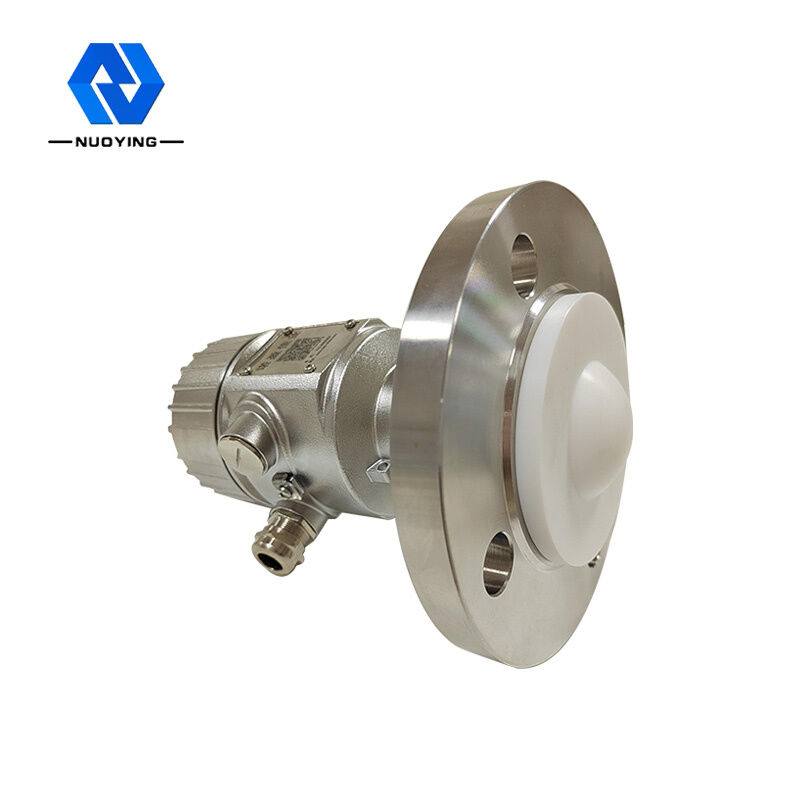

Formulário da antena | Antena de lente, antena de lente antisséptica |
Material da antena | PTFE, 304+PTFE |
Escala de medição | 0.08-150m |
Precisão de medição | 0.05%-0.1%F.S |
Fonte de alimentação | 24VDC, 220VAC |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Temperatura do processo | -40~+130℃, - 40~+260℃ (≥260℃ pode ser personalizado) |
Pressão do processo | -0.1~2.0MPa |
Conexão do processo | Linha, suporte, flange, braçadeira sanitária (opcional) |
Nível da proteção | IP65, IP67, IP68 (opcionais) |
Categoria à prova de explosões | Exia II CT6 GA, Exd II CT6 Gb |
Nota: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários.
