Detalhes do produto:
|
Material da antena: | 304 316L | 316L: | parabólico |
---|---|---|---|
Material do caso: | caixa do alumínio de molde | Amostra do eco: | 100 times/s |
Temperatura de funcionamento: | -40~80℃ | Escala de medição: | 80M |
Poder: | 3W | ||
Realçar: | Parabolic Antenna Radar Level Sensor,Cast Aluminum Radar Level Gauge,Tank Height Measurement Guided Wave Radar |

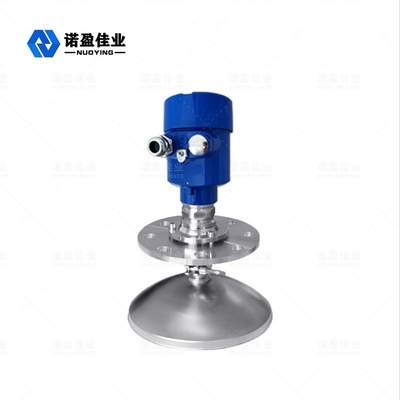

Antena parabólica do transmissor nivelado do radar do alumínio de molde para a medida da altura do tanque
Princípio de funcionamento nivelado do medidor do radar
O princípio de medida o medidor nivelado do radar transmite um sinal de pulso da micro-ondas com um J estreito e a energia muito baixa através de uma antena. Este sinal de pulso está transmitido no espaço na velocidade da luz e refletido quando encontra o meio medido. O sinal refletido é recebido pelo instrumento, e o sinal de pulso é transmitido e o sinal de pulso é recebido. O intervalo de tempo é proporcional à distância entre o plano de referência e a superfície do meio medido. A distância entre a antena e a superfície do meio pode ser medida medindo o intervalo de tempo entre a transmissão e a recepção.
Luz alta: |
Calibre nivelado do radar parabólico da antena Calibre nivelado do radar da medida da altura do tanque Calibre parabólico do tanque do radar da antena |
---|
Parâmetro técnico do medidor nivelado do radar
Aplicação típica | Sólidos da monitoração, poeira, partículas, etc. |
Transmita a frequência | 26GHz |
Precisão | 3mm |
Escala | 80m |
Material da antena | 304 316L (opcionais) |
Amostra do eco | 100 times/s |
Temperatura do processo | -40~130℃ |
Umidade ambiental | 0~90% |
Definição | 1mm |
Conexão do processo | A instalação da flange ou do suporte |
Relação elétrica | M20×1. 5, ½ “NPT |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Poder da fonte | C.C. 24V (opcional) |
Poder | 3W |
Categoria à prova de explosões | ExiaCT6Ⅱ (opcional) |
Classe da proteção | IP67 |
Nota do ※: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários!
