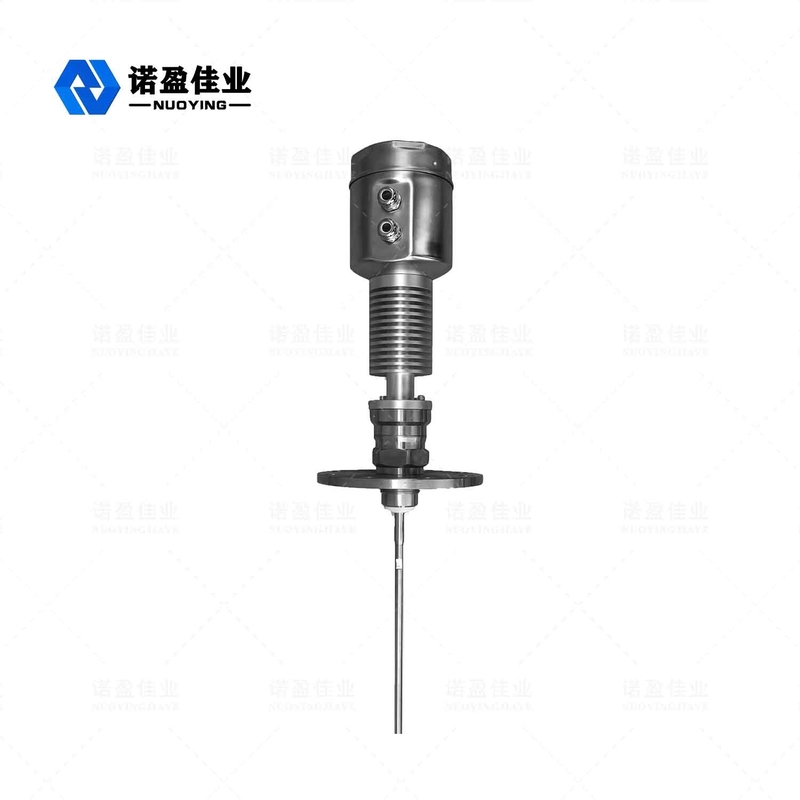

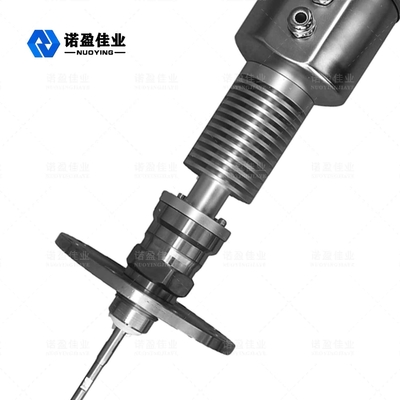

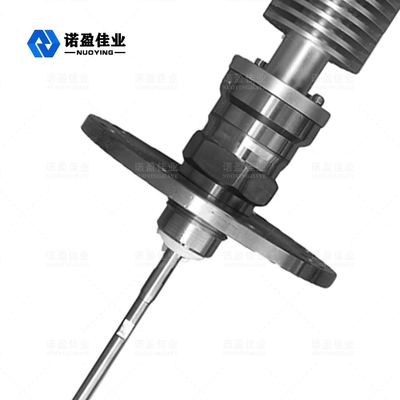

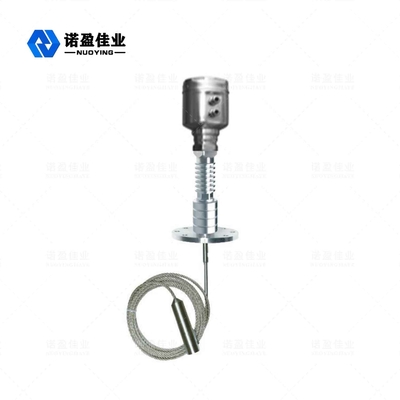

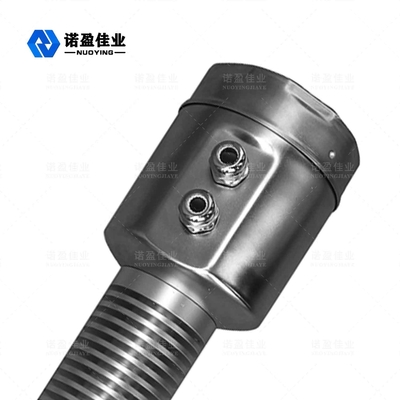

1.8GHz (de aço inoxidável) medidor nivelado do radar da onda NYRD705 guiada
Tipo de aço inoxidável transmissor nivelado da alta temperatura NYRD705 e da pressão do medidor nivelado do radar da onda guiada de 1.8GHz
O medidor nivelado do radar da onda guiada é um medidor nivelado baseado no princípio da reflexão do domínio de tempo (TDR). O pulso eletromagnético das propagações do calibre nivelado do radar ao longo do cabo ou da ponta de prova de aço na velocidade da luz. A parte do pulso do medidor nivelado é refletida para formar um eco e para retornar ao transmissor do pulso ao longo do mesmo trajeto. A distância entre o transmissor e a superfície do meio medido é proporcional à época de propagação do pulso durante esse período, e a altura nivelada líquida é calculada.
Parâmetro técnico do medidor nivelado do radar
| Parâmetros |
Frequência: 100MHZ-1.8GHZ Escala de medição: - cabo: 0-30m; haste, coaxial: 0-6m Repetibilidade: ± 3mm Definição: 1mm Amostra: amostras do eco 55/s Velocidade da resposta: 0.2S (segundo o uso real) Sinal da corrente de saída: 4-20mA Precisão: <0> |
| Relação de comunicação | Protocolo de comunicação do CERVO |
| Conexão do processo |
G1-1/2 Flange DN50, DN80, DN100, DN150 |
| Pressão do processo | -1 ~ 40bar |
| Poder |
Poder: 24VDC (± 10%), tensão de ondinha: 1Vpp Consumo de potência: 22.5mA máximo |
| Circunstâncias ambientais | ℃ da temperatura -40 ~ ℃ +80 |
| Abrigando a categoria da proteção | IP68 |
| Níveis da explosão | EXiaIICT6 |
| Conexão do fio da saída da fonte e do sinal de alimentação da instrumentação |
Compartilhando de um cabo protegido dois-núcleo Entrada do cabo: 2 M20 × 1,5 (o diâmetro dos cabos de 5 - 9mm) |
Nota do ※: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários!
Escala da medida
Explicação do símbolo:
H---- Escala da medida
L---- Distância vazia do tanque
B---- A área cega na parte superior
E---- A distância mínima entre a ponta de prova e a parede do tanque
A área cega refere a distância mínima entre o mais de nível elevado da superfície material e o ponto de referência da medida.
A área cega inferior refere a distância perto da parte inferior do cabo que não pode precisamente ser medida.
A distância eficaz é essa entre a área cega superior e a área cega inferior.
Nota: Somente quando o nível material está entre nas áreas cegas superiores e inferiores pode uma medida segura do nível material esteja garantida.
Guia de instalação
O seguinte guia de instalação é apropriado para aquele de pontas de prova do cabo e da haste para a medida de partículas e do líquido contínuos. A ponta de prova tubular coaxial é aplicada somente ao objeto líquido.
Posição de instalação:
Tente ficar longe da tomada e da entrada.
O medidor não deve tocar na parede interna do tanque para os tanques do metal e os tanques plásticos. Se é um tanque do metal, o medidor nivelado material não deve ser instalado no centro do tanque.
Propõe-se instalar em 1/4 do diâmetro do silo.
As pontas de prova de tipos do cabo ou da haste devem manter uma distância longe da parede do tanque não menos de 30cm.
A parte inferior da ponta de prova deve ser aproximadamente 30mm à parte inferior do tanque.
A ponta de prova deve manter uma distância não menos de 200mm dos obstáculos dentro do tanque.
O sensor pode ser instalado no centro da camiseta de alças, se a parte inferior do recipiente é um cone, assim que a medida pode ser tomada à parte inferior do tanque.
A imagem à direita mostra o haste-tipo diagrama da instalação do radar, usado principalmente para a medida nivelada líquida.
Medidor nivelado Electricalconnections do radar
◎Tensão de fonte
(4 ~20) mA/HART (Dois-fio)
A fonte de alimentação e a parte do sinal da corrente de saída um cabo protegido dois-núcleo. Refira os dados técnicos para a escala específica da tensão de fonte. Para o tipo intrinsecamente seguro, uma barreira de segurança deve ser adicionada entre a fonte de alimentação e o instrumento.
(4~20) mA/HART (de quatro fios)
A fonte de alimentação e o sinal atual são separados, e cada um usa um fio protegido dois-núcleo. Refira os dados técnicos para a escala específica da tensão de fonte.
RS485/Modbus
A fonte de alimentação e o sinal de Modbus são separados, e cada um usa um fio protegido dois-núcleo. Para a escala específica da tensão de fonte para ver dados técnicos.
