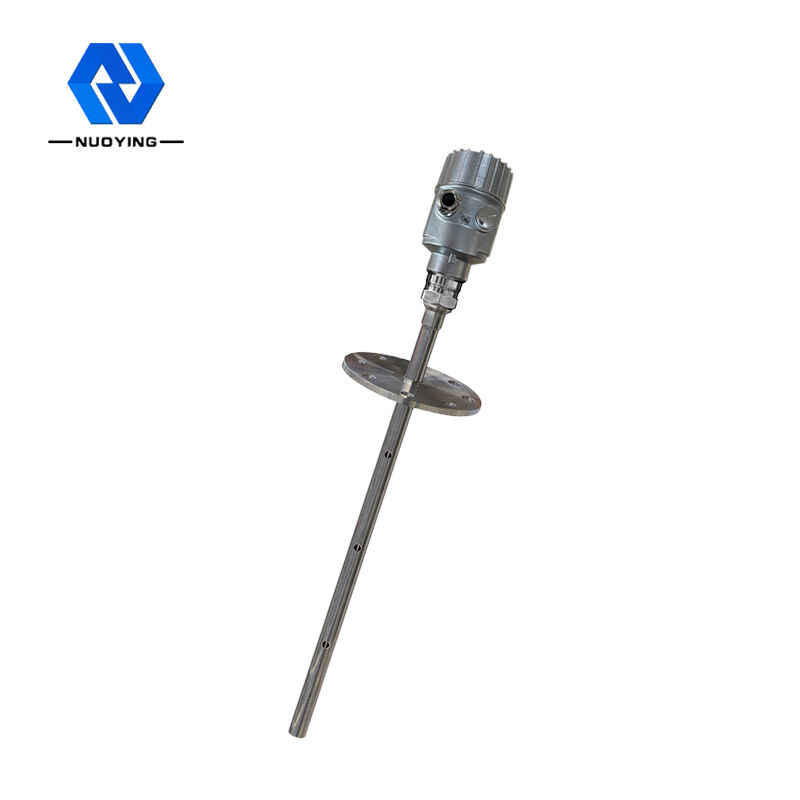

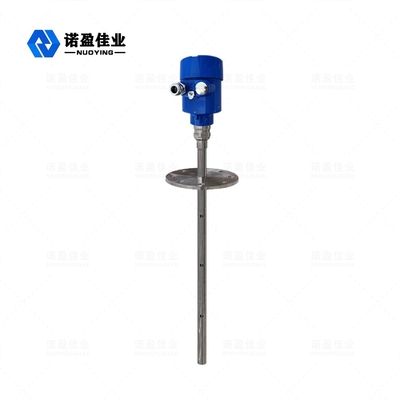

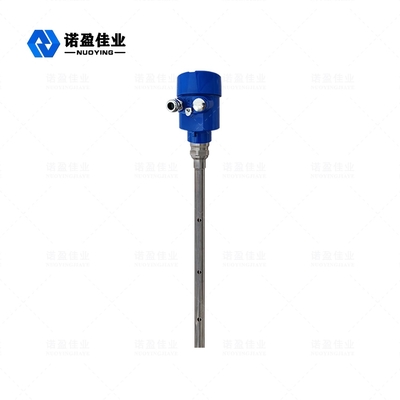

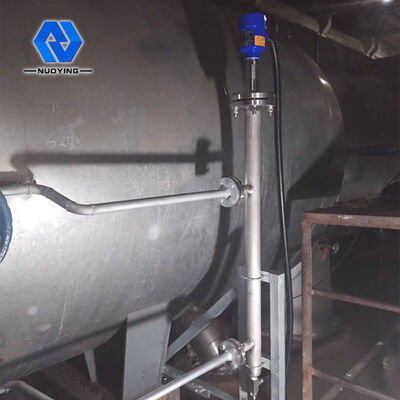

Transmissor nivelado 4-20mA/HART do medidor nivelado do radar da onda guiada de NYRD704 1.8GHz

Transmissor nivelado 4-20mA/HART do medidor nivelado do radar da onda guiada de NYRD704 1.8GHz

Nome da marca: NUOYINGJIAYE
Model Number: NYRD704
MOQ: 1
preço: $420 to $1900
Condições de pagamento: T/T
Capacidade de abastecimento: mês de 500 PCes pre
Informações detalhadas
Lugar de origem:
China
Certificação:
Explosion-proof certificate
Escala de medição:
6m
Fonte de alimentação:
24VDC (±Power 30%)
Tipo da antena:
Antena do tubo do medidor de ondas
Conexão do processo:
Parafuse a linha, flange (opcional),
Categoria da proteção:
Instrumento IP67 da exposição, IP67
Temperatura de funcionamento:
-40~130℃
Saída do sinal:
4-20mA, 4-20mA/HART (dois fios/de quatro fios)
Pressão do processo:
-10~40bar
Detalhes da embalagem:
Embalagem padrão da exportação
Habilidade da fonte:
mês de 500 PCes pre
Descrição do produto

Medidor nivelado do radar da onda guiada de NYRD704 1.8GHz

O medidor nivelado do radar da onda guiada é um medidor nivelado baseado no princípio da reflexão do domínio de tempo (TDR). O pulso eletromagnético das propagações do calibre nivelado do radar ao longo do cabo ou da ponta de prova de aço na velocidade da luz. A parte do pulso do medidor nivelado é refletida para formar um eco e para retornar ao transmissor do pulso ao longo do mesmo trajeto. A distância entre o transmissor e a superfície do meio medido é proporcional à época de propagação do pulso durante esse período, e a altura nivelada líquida é calculada.

Parâmetro técnico do medidor nivelado do radar

Aplicação típica Líquidos, pós, partículas contínuas, meios corrosivos
Material da antena Cable/304/PTFE flexíveis (opcionais)
Escala de medição 6 m
Precisão ±1mm
Fonte de alimentação 24 VDC (Dois-fio, de quatro fios)
Temperatura média -40~+130℃, - 40~+250℃
Pressão -0.1~4.0MPa
Conexão do processo Linha, flange (opcional)
Classe da proteção IP67
Categoria à prova de explosões ExiaCT6Ⅱ (opcional)
Saída do sinal 4… 20mA/HART/RS485/Modbus…

Nota do : Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários!

Princípio de funcionamento nivelado do medidor do radar

O pulso de alta frequência da micro-ondas emissor pelas propagações do radar da onda guiada ao longo do componente da detecção (o cabo de aço ou haste de aço), e quando encontra o meio medido, devido à mudança repentina da constante dielétrica, causa a reflexão, e uma parte da energia de pulso é refletida para trás. O intervalo de tempo entre o pulso transmitido e o pulso refletido é proporcional à distância do meio medido.

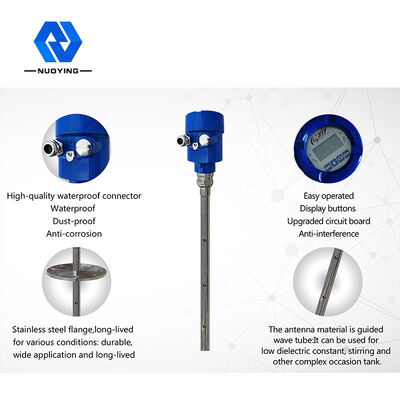

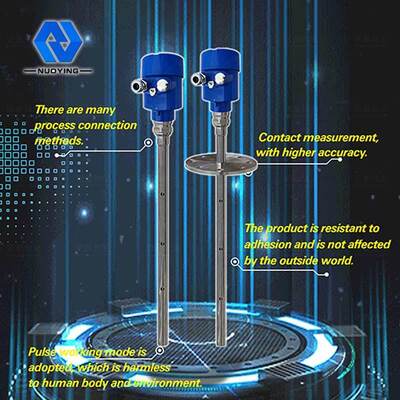

Características de projeto niveladas do medidor do radar

◎O medidor do nível do radar da onda guiada adota tecnologia de processamento avançada da micro-ondas e Echo Discovery original ecoa a tecnologia de processamento, a medida do contato, a precisão alta da medida e uma medida mais exata. Ao mesmo tempo, o radar da onda guiada é resistente à adesão e não é afetado pelo ambiente externo tal como a temperatura e a adesão médias.
◎Uma variedade de métodos da conexão do processo e tipos de componentes da detecção fazem as séries 70X guiaram os calibres de nível do radar da onda apropriados para várias condições de trabalho e aplicações complexas. Como: meio constante dielétrico de alta temperatura, de alta pressão e pequeno.
◎Usando o modo de trabalho do pulso, o produto tem extremamente - o baixo poder da emissão, e pode ser instalado no vários metal e metaloide
recipientes sem dano ao corpo humano e ao ambiente.

Transmissor nivelado 4-20mA/HART do medidor nivelado do radar da onda guiada de NYRD704 1.8GHz 0

Medidor nivelado Electricalconnections do radar

Tensão de fonte


(4 ~20) mA/HART (Dois-fio)
A fonte de alimentação e a parte do sinal da corrente de saída um cabo protegido dois-núcleo. Refira os dados técnicos para a escala específica da tensão de fonte. Para o tipo intrinsecamente seguro, uma barreira de segurança deve ser adicionada entre a fonte de alimentação e o instrumento.

(4~20) mA/HART (de quatro fios)
A fonte de alimentação e o sinal atual são separados, e cada um usa um fio protegido dois-núcleo. Refira os dados técnicos para a escala específica da tensão de fonte.

RS485/Modbus
A fonte de alimentação e o sinal de Modbus são separados, e cada um usa um fio protegido dois-núcleo. Para a escala específica da tensão de fonte para ver dados técnicos.

Método da conexão

Transmissor nivelado 4-20mA/HART do medidor nivelado do radar da onda guiada de NYRD704 1.8GHz 1
